Allgemein: Verkürzungshaken mit Gabelanschluss zum direkten Anbau an die Kette.

Norm: EN 1677, jedoch mit höherer Tragfähigkeit.

  • Material: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: CE-Kennzeichnung, Herstellercode, Nenngröße und Güteklasse.
  • Temperaturbereich: -40°C bis 380°C
  • Oberfläche: Lackiert.
  • Warnhinweis: Darf nicht wärmebehandelt werden!
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

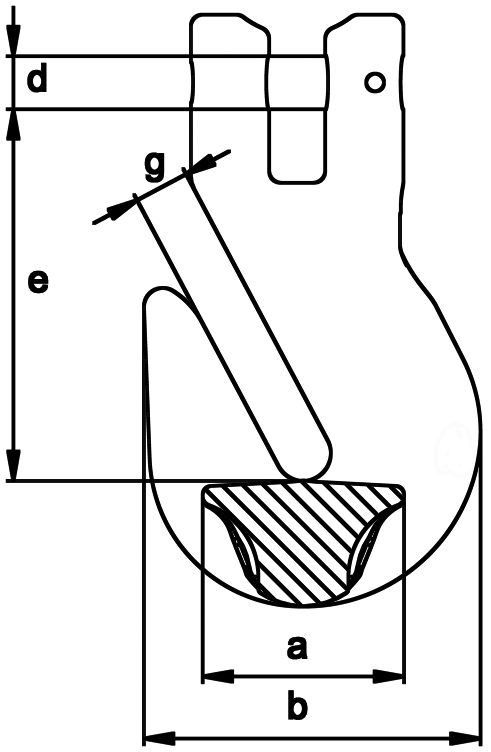

Artikel-Nr. Code WLL
t
Für Kettendurchmesser (mm) e (mm) b (mm) d
mm
g (mm) a (mm) Gewicht
kg
CAD
04.60PKS06 PK/S-6 1,4 6 47 42 7,4 7 26 0,17
04.60PKS07 PK/S-7 1,9 7 63 56 9 7 26 0,44
04.60PKS08 PK/S-8 2,5 8 63 56 10 9 35 0,44
04.60PKS10 PK/S-10 4 10 78 70 12,5 12 46 0,85
04.60PKS13 PK/S-13 6,7 13 93 92 16 15 60 1,75
04.60PKS16 PK/S-16 10 16 115 113 20 19 70 3,3
04.60PKS20 PK/S-19-20 16 19-20 141 150 24 25 84 6,15
04.60PKS22 PK/S-22 19 22 158 165 27 27 91 9
