KWB







WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Lackiert.
  • Werkstoff: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: nach Norm, Herstellercode, Nenngröße und Güteklasse.
  • Standard: EN 1677-3
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. Modell WLL
t

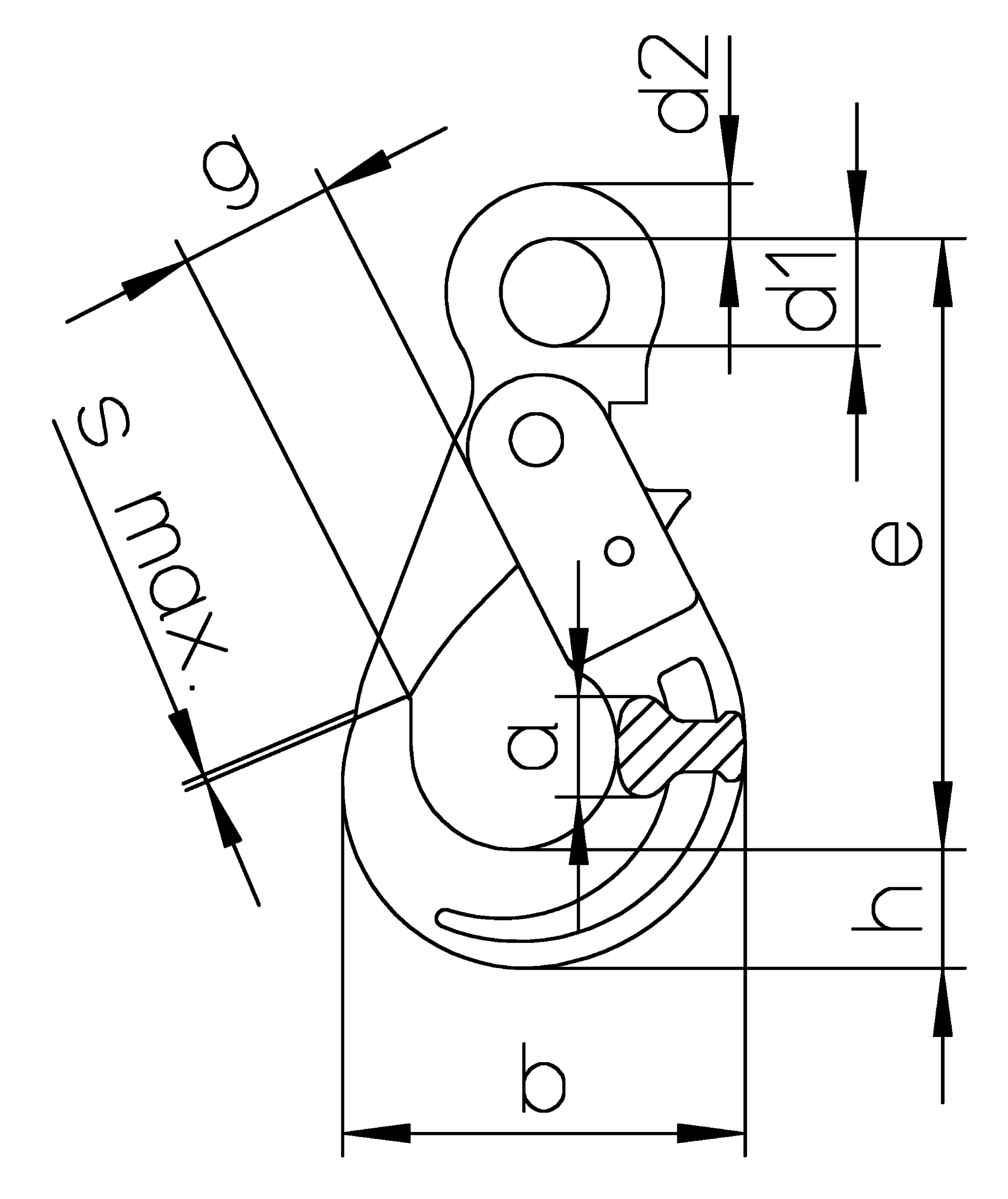

A (mm) B (mm) D1 (mm) D2 (mm) e (mm) g (mm) h (mm) Gewicht
kg
CAD
04.55HSBS06 HSB/S-6-10 1,4 17 71 21 11 110 28 20 0,5
04.55HSBS08 HSB/S-7/8-10 2,5 20 88 27 12 136 34 26 0,9
04.55HSBS10 HSB/S-10-10 4 29 107 34,5 15 169 45 30 1,5
04.55HSBS13 HSB/S-13-10 6,7 35 138 40 20 205 52 40 2,7
04.55HSBS16 HSB/S-16-10 10 41 168 50 27 251 60 50 5,7
04.55HSBS20 HSB/S-19/20-10 16 50 194 60 30 290 70 62 7,9
04.55HSBS22 HSB/S-22-10 19 52 211 70 32 322 81 65 11
