KWB





Norm: EN 1677, jedoch mit höherer Tragfähigkeit.

WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Lackiert.
  • Werkstoff: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Herstellercode, Nenngröße und Güteklasse.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. Modell WLL
t

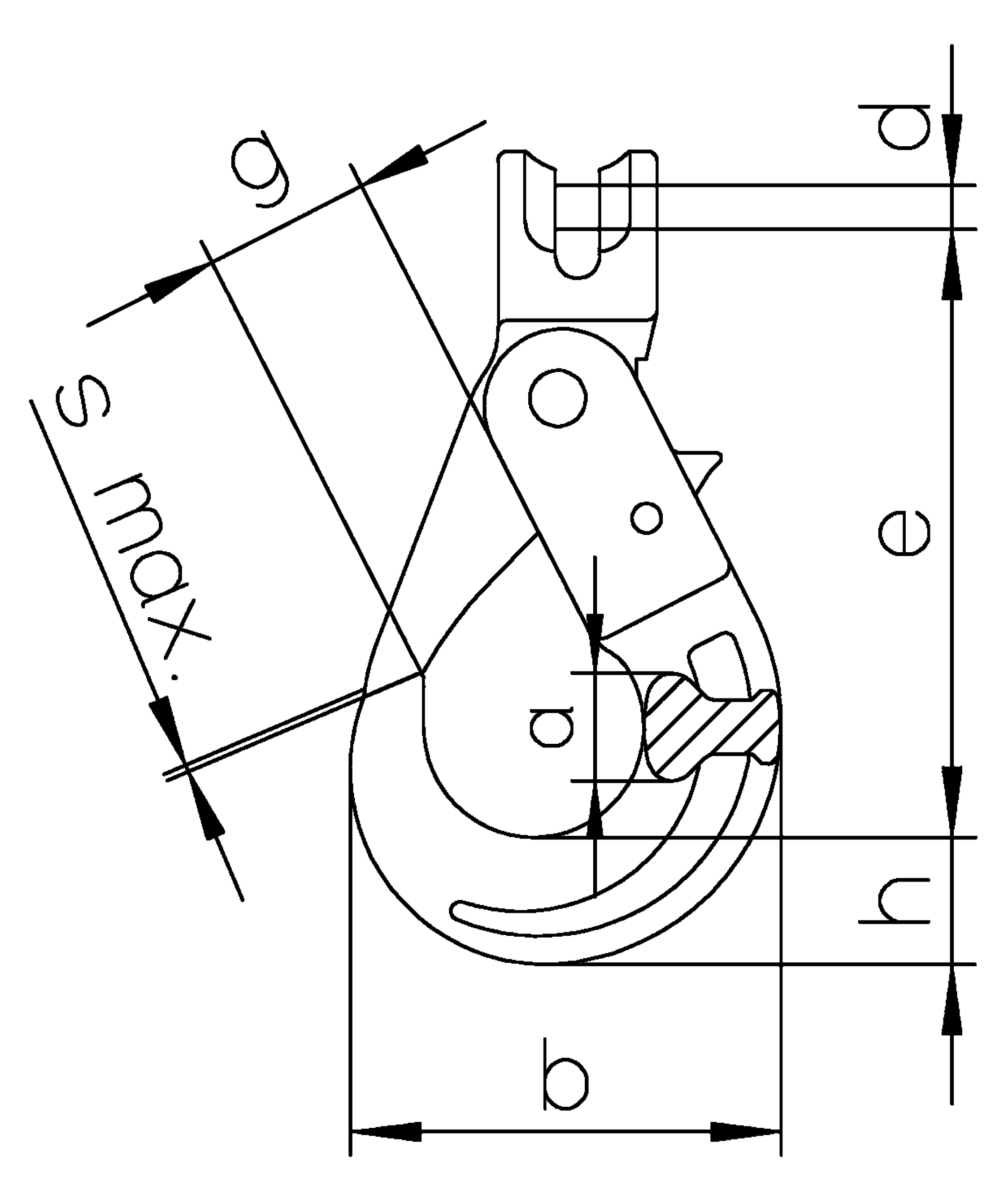

für Kette Güteklasse 10 Ø mm B (mm) D (mm) e (mm) g (mm) h (mm) Gewicht
kg
CAD
04.55HKSBS06 HKSB/S-6-10 1,4 6 71 7,5 94 28 20 0,5
04.55HKSBS07 HKSB/S-7-10 1,9 7 88 9 123 34 26 0,9
04.55HKSBS08 HKSB/S-8-10 2,5 8 88 10 123 34 26 0,9
04.55HKSBS10 HKSB/S-10-10 4 10 107 13 144 45 30 1,6
04.55HKSBS13 HKSB/S-13-10 6,7 13 138 16 180 52 40 2,9
04.55HKSBS16 HKSB/S-16-10 10 16 168 21 217 60 50 5,8
