KWB




Norm: EN 1677, jedoch mit höherer Tragfähigkeit.
  • Ausführung: Lackiert.
  • Werkstoff: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Herstellercode, Nenngröße und Güteklasse.
  • Warnhinweis: Darf nicht wärmebehandelt werden.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. Modell WLL
t

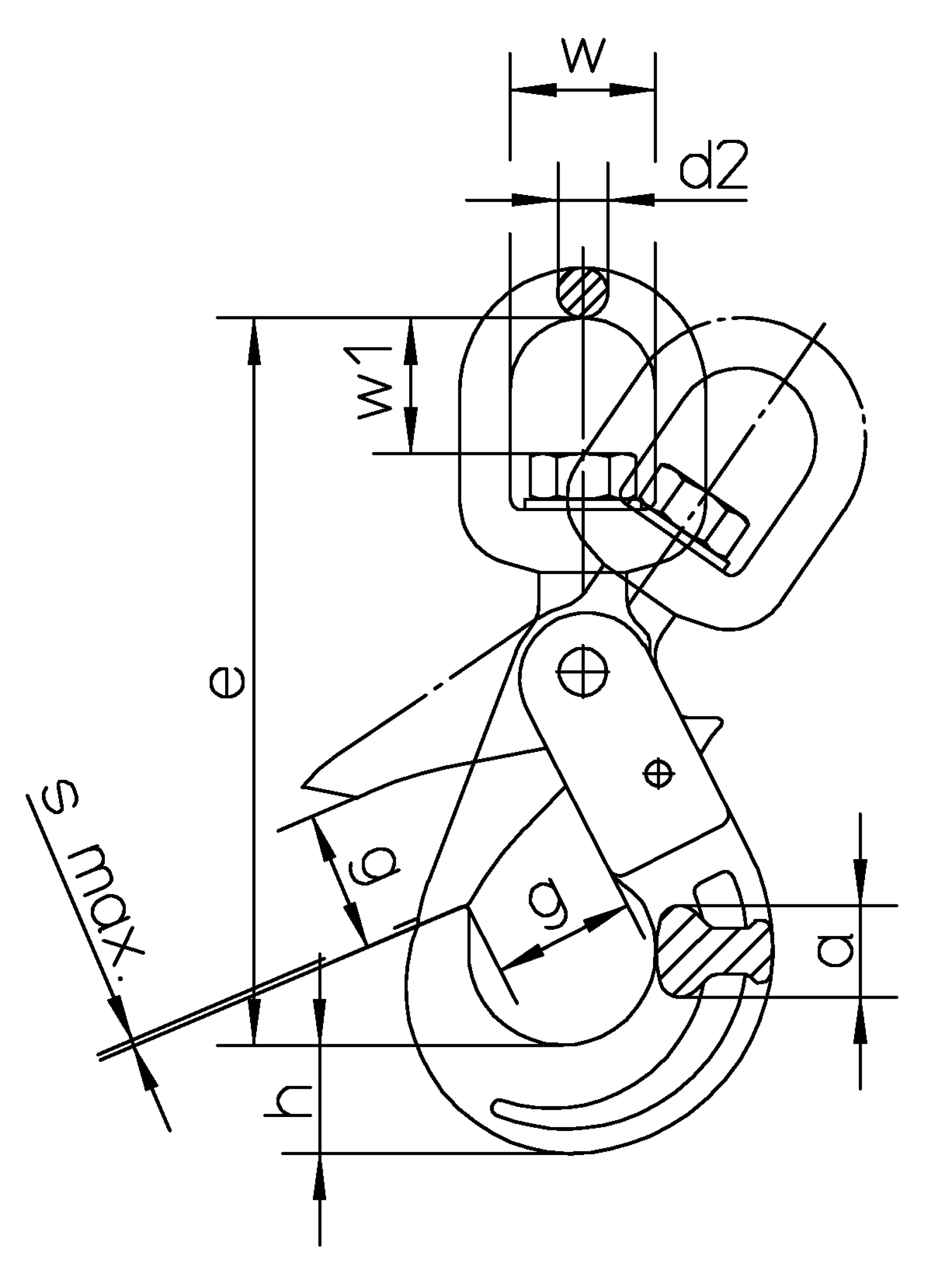

W (mm) w1 mm A (mm) D2 (mm) e (mm) g (mm) h (mm) s max (mm) Gewicht
kg
CAD
4.55WSBS06 WSB/S-5/6-10 1,4 35 35 16 13 160 28 20 1 0,6
4.55WSBS08 WSB/S-7/8-10 2,5 35 35 20 13 181 34 26 1 1,1
4.55WSBS10 WSB/S-10-10 4 42 40 25 16 218 45 30 1 2
04.55WSBS13 WSB/S-13-10 6,7 49 47 34 20 269 52 40 2 4
04.55WSBS16 WSB/S-16-10 10 60 60 35 24 319 60 50 2 6,8
