Allgemein: Selbstschließender Lasthaken mit Gabel HKSB/SUN.



WARNUNG! Darf nicht wärmebehandelt werden.

  • Material: Sondergüte 12 - Sun Alloy.
  • Kennzeichnung: nach Norm, Herstellerkennzeichen und Güte.
  • Temperaturbereich: -40ºC bis 200ºC.
  • Oberfläche: Lackiert.
  • Standard: EN 1677-3
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 12
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

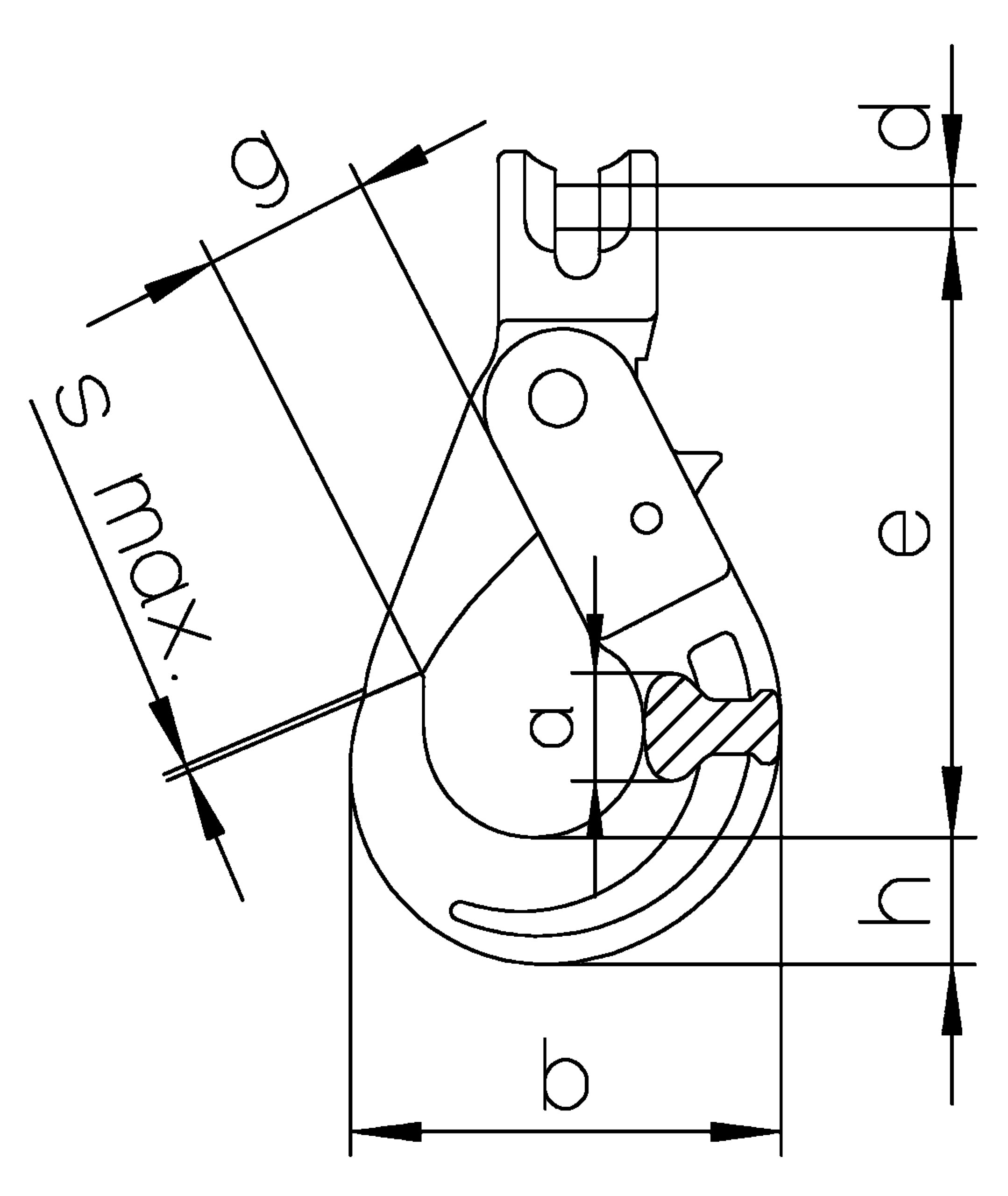

Artikel-Nr. Modell Kette Ø (mm) WLL (kg) Kette Ø (inch) e (mm) h (mm) a (mm) b (mm) d
mm
g
mm
s max Gewicht
kg
CAD
11.19HKSB/SUN7 HKSB/SUN7 7 2.360 9/32 125 26 21 92 9,5 32 1 0,93
11.19HKSB/SUN8 HKSB/SUN8 8 3,000 5/16 124 26 21 92 9,5 32 1 0,93
11.19HKSB/SUN10 HKSB/SUN10 10 5,000 3/8 143 31 26 115 14 45 1 1,6
11.19HKSB/SUN13 HKSB/SUN13 13 8,000 1/2 183 42 35 145 17,5 54 2 3,5
11.19HKSB/SUN16 HKSB/SUN16 16 12,000 5/8 218 51 41 169 21 60 2 6,5
