Allgemein: Geeignet zum Anschlagen von Blechen und Blechpaketen, die sich nicht durchbiegen.



WARNUNG! Darf nicht wärmebehandelt werden!

  • Ausführung: Lackiert.
  • Werkstoff: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Herstellercode und Güteklasse.
  • Hinweis: CERTEX empfiehlt beim Einsatz einen Neigungswinkel β von 15°-30° sowie die Verwendung eines 3- oder 4-strängigen Kettengehänges.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. Modell WLL
t

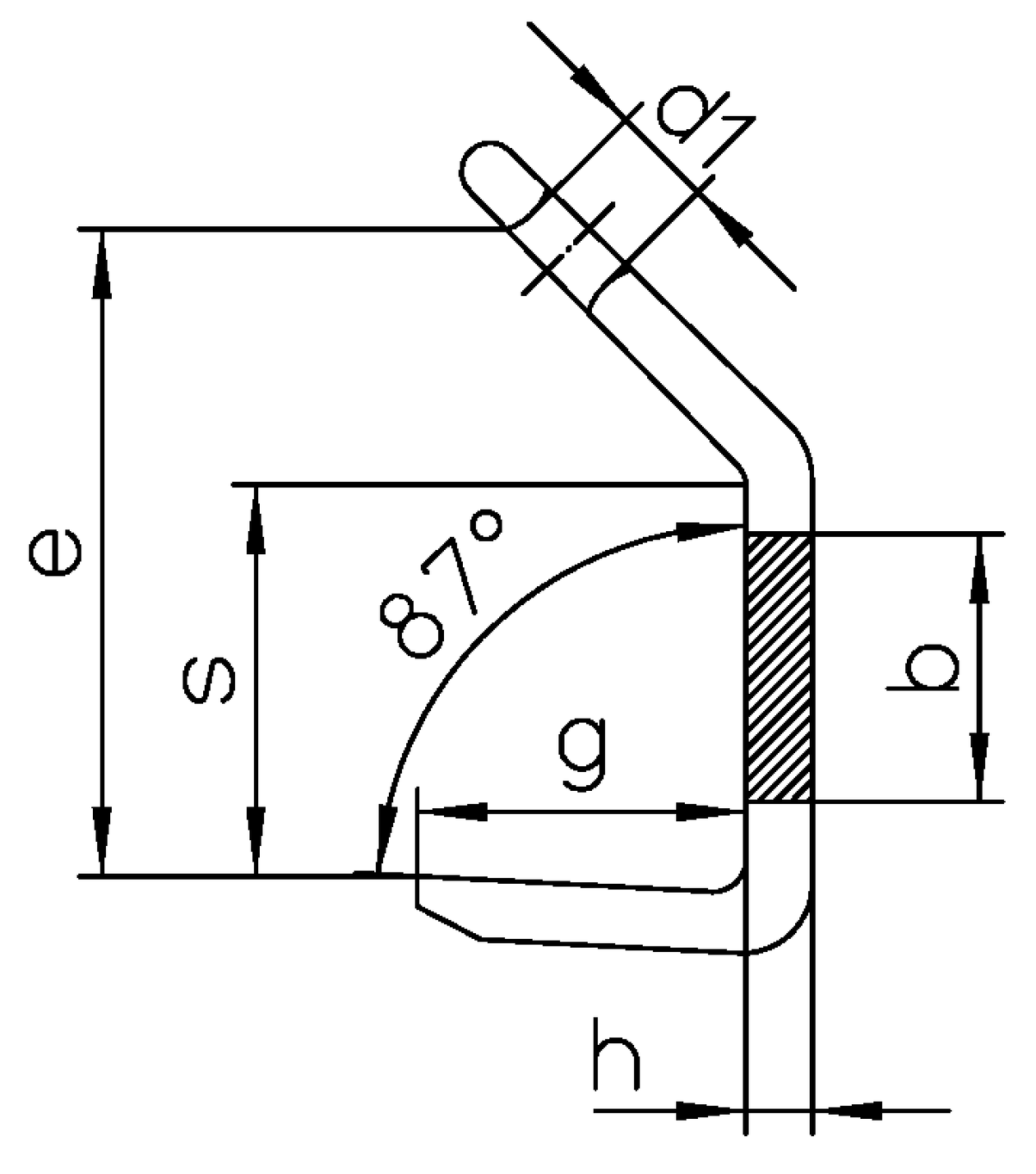

G (mm) s (mm) h (mm) e (mm) D1 (mm) B (mm) Gewicht
kg
CAD
04.64BHS08 BH/S-8-10 2,5 55 80 18 131 28 50 1,1
04.64BHS10 BH/S-10-10 4 65 100 20 157 32 70 2,6
04.64BHS13 BH/S-13-10 6,7 90 130 26 207 40 80 5,9
04.64BHS16 BH/S-16-10 10 110 160 33 261 50 100 11
04.64BHS19 BH/S-19-10 16 130 185 40 302 60 120 17
04.64BHS22 BH/S-22-10 19 150 220 50 363 75 140 31

Download CAD
