KWB






WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Lackiert.
  • Material: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Herstellercode, Nenngröße und Güteklasse.
  • Standard: EN 1677-1
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Code WLL
t

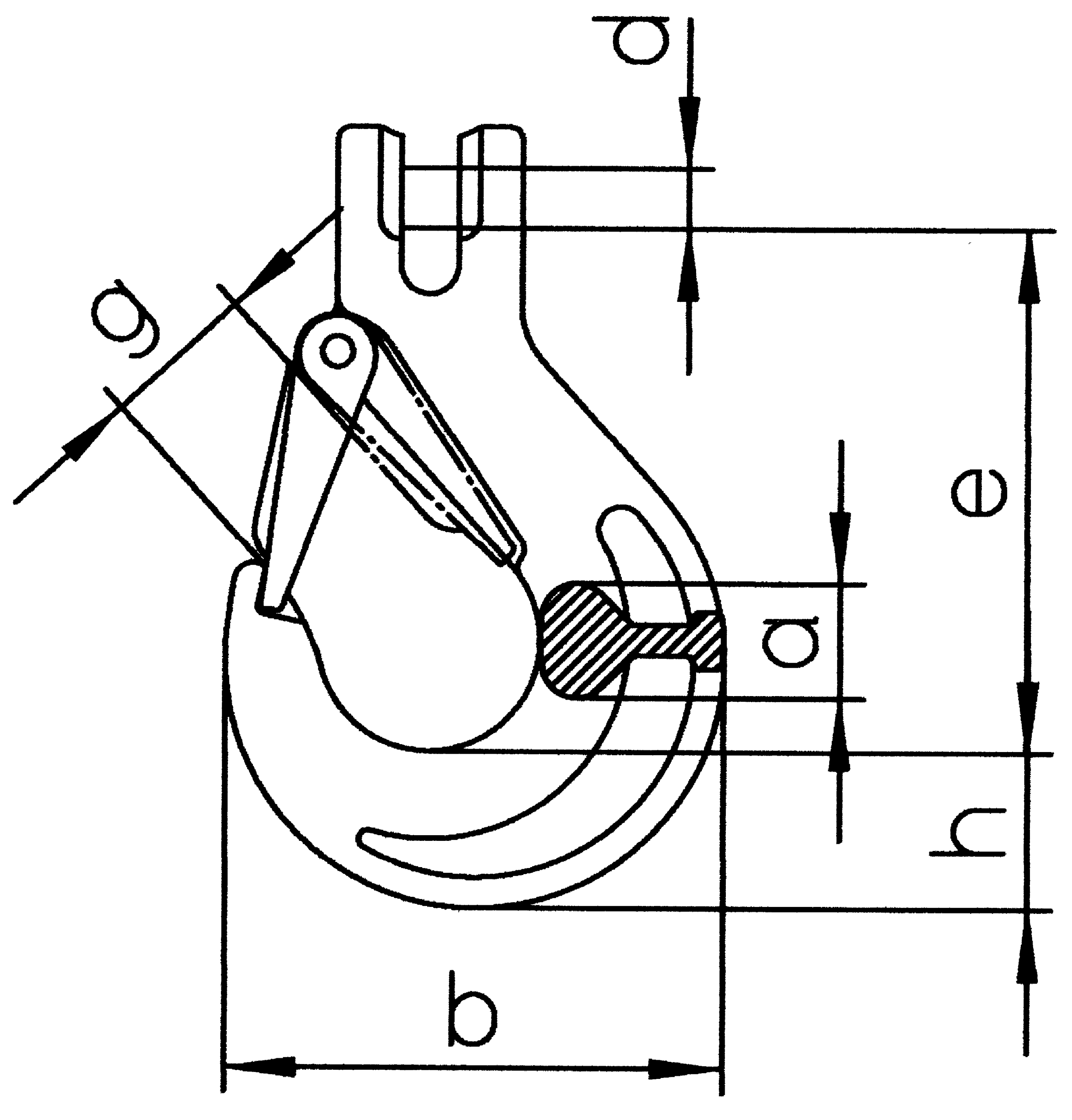

Für Kettendurchmesser (mm) e (mm) h (mm) a (mm) d
mm
g (mm) b (mm) Gewicht
kg
CAD
11.1150416 HKS/S-6 1,4 6 69 20 15 7 19 66 0,2
11.1169968 HKS/S-7 1,9 7 95 28 19 9 26 90 0,6
11.1150418 HKS/S-8 2,5 8 95 28 19 10 26 90 0,6
11.1150419 HKS/S-10 4 10 109 35 25 12,5 31 108 1,1
11.1150420 HKS/S-13 6,7 13 136 41 34 16 39 131 2
11.1150421 HKS/S-16 10 16 155 49 37 20 45 153 3,48
11.1191481 HKS/S-19/20 16 19-20 184 53 51 24 53 177 5
11.1169970 HKS/S-22 19 22 214 62 52 27 62 196 12,1
