KWB

Allgemein: Lasthaken mit Gabel und geschmiedeter Sicherungsfalle HKS/SUN.

WARNUNG! Darf nicht wärmebehandelt werden.

  • Material: Sondergüte 12 - Sun Alloy.
  • Kennzeichnung: nach Norm, Herstellerkennzeichen und Güte.
  • Temperaturbereich: -40ºC bis 200ºC.
  • Oberfläche: Lackiert.
  • Standard: EN 1677-3
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 12
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

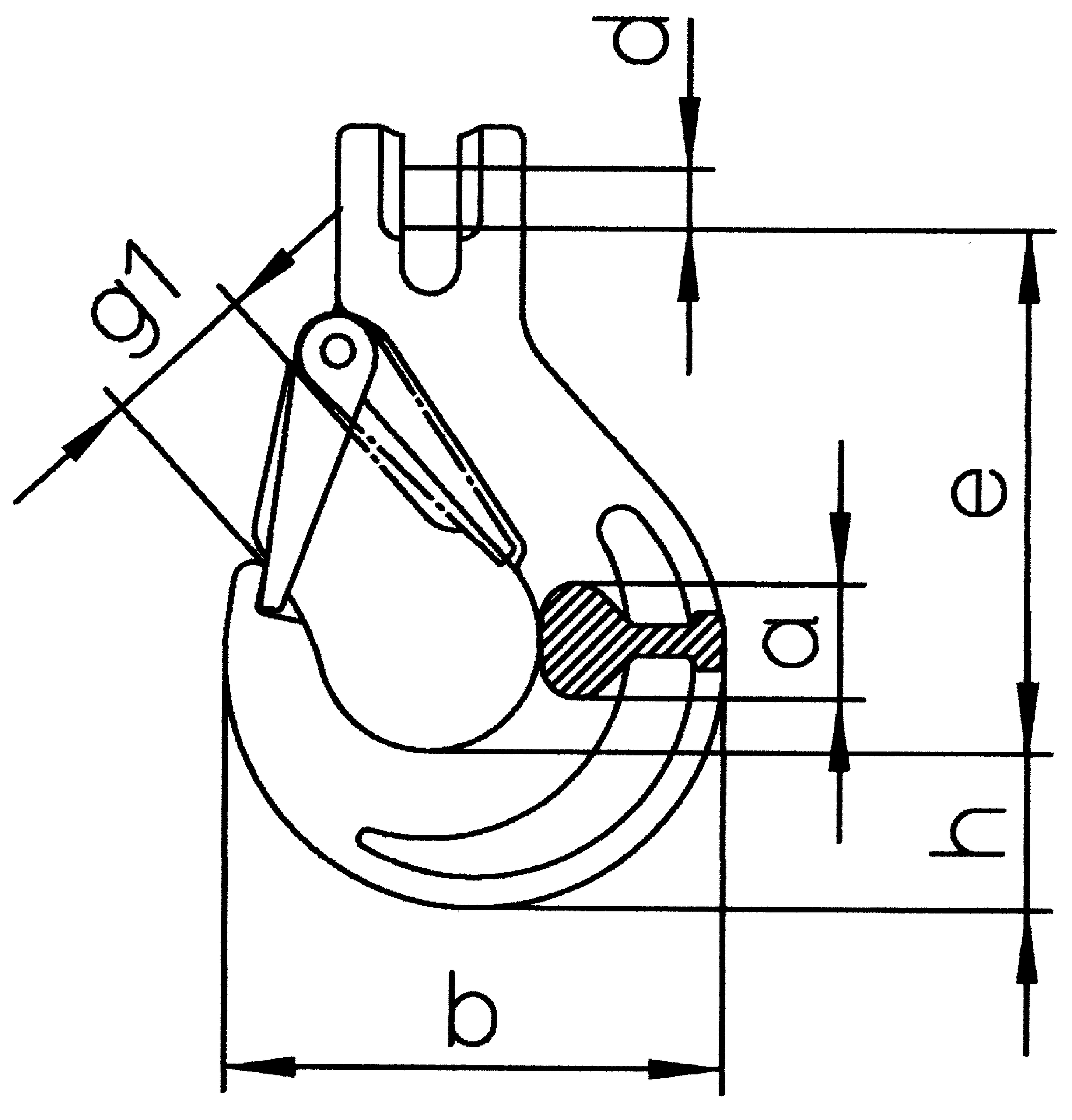

Artikel-Nr. Modell Kette Ø (mm) WLL (kg) Kette Ø (inch) e (mm) h (mm) a (mm) b (mm) d
mm
g1(mm) Gewicht
kg
CAD
11.12HKS/SUN7 HKS/SUN 7 7 2,360 9/32 93 27 21 89 9,5 26 0,63
11.12HKS/SUN8 HKS/SUN 8 8 3,000 5/16 92 27 21 89 11 26 0,63
11.12HKS/SUN10 HKS/SUN 10 10 5,000 3/8 108 33 25 110 14 31 1,18
11.12HKS/SUN13 HKS/SUN 13 13 8,000 1/2 130 41 34 132 17,5 38 2,35
11.12HKS/SUN16 HKS/SUN 16 16 12,200 5/8 158 49 37 160 21 45 3,82
