pewag

Allgemein: Edelstahl Kettenverkürzer, einfach in der Handhabung, als Bestandteil konfektionierter Ketten oder als Bauteil zur Nachrüstung.

Bevorzugte Einsatzgebiete für den VLWI-Verkürzer sind Wasser- und Abwasseranwendungen, und das Produkt kann auch in Verbindung mit Chemikalien und Lebensmitteln verwendet werden; es gelten jedoch Einschränkungen, und wir empfehlen Ihnen, sich mit dem Hersteller in Verbindung zu setzen, bevor Sie das Produkt einer solchen Verwendung aussetzen.

Material: VLWI 5/6 - 7/8 1.4571 (Verkürzung) und 1.4404 (BWI) / AISI 316 TI (Verkürzung) und AISI 316 L (BWI).
VLWI 10 - 16 1.4571 (Verkürzung) und 1.4462 (BWI) / AISI 316 TI (Verkürzung) und AISI 318 LN (BWI).

  • Kennzeichnung: CE-Kennzeichnung
  • Oberfläche: Gebeizt und gestrahlt.
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 6
richtige Verwendung
richtige Verwendung
richtige Verwendung
falsche Verwendung
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

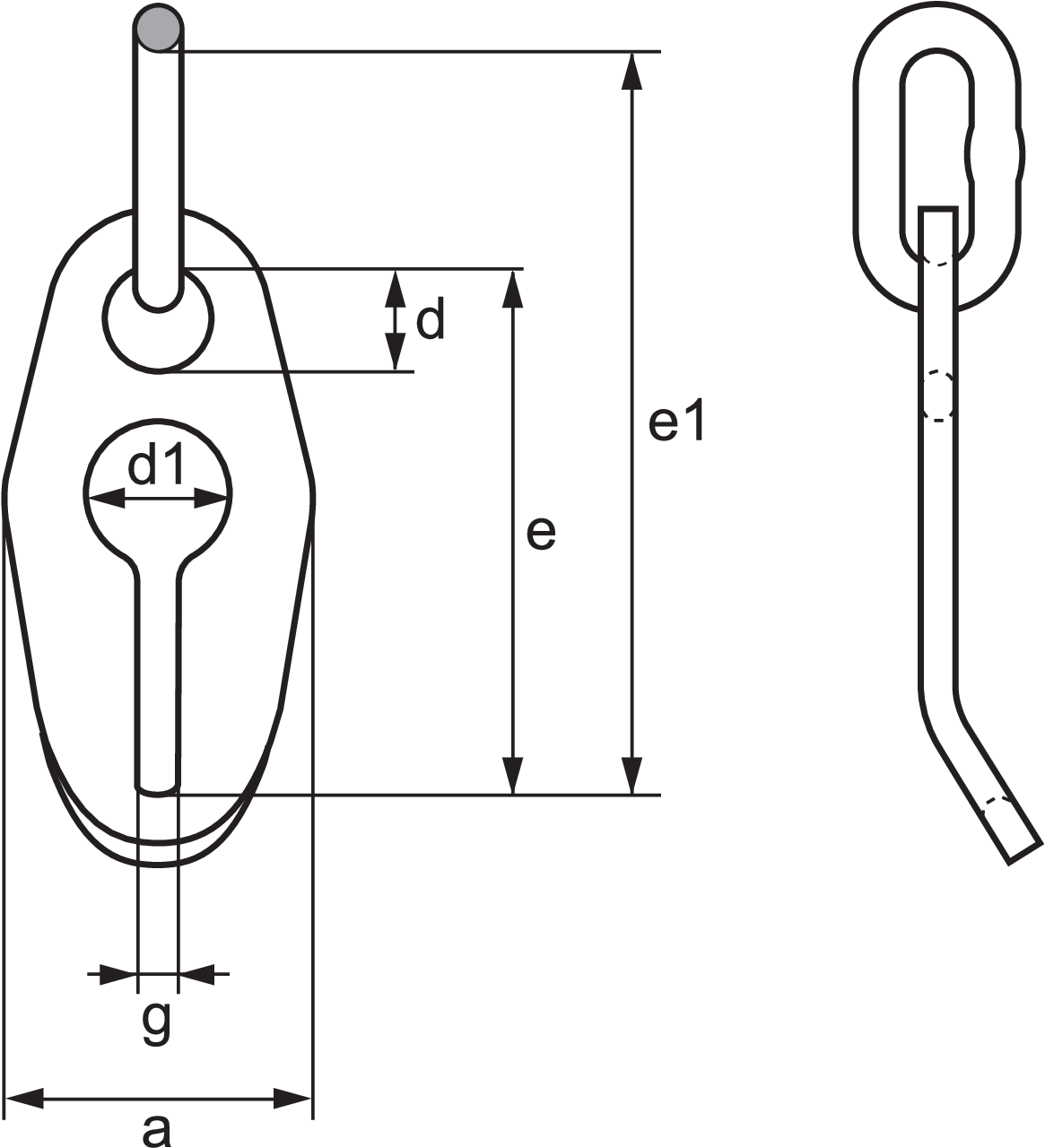

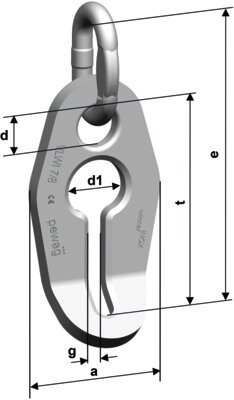

Artikel-Nr. Code WLL
t
a (mm) d
mm
d1 mm t (mm) e (mm) g
mm
Gewicht
kg
CAD
11.2462906 VLWI 5/6 -6 0,9 52 16 26 80 114 8 0,22
11.2462927 VLWI 7/8 -6 1,6 68 22 34 111 156 11 0,57
11.2462655 VLWI 10-6 2,5 86 27 40 133 186 12 1,06
11.2462894 VLWI 13-6 4,25 108 32 52 169 242 16 2,22
11.2462928 VLWI 16-6 6,3 134 38 64 204 284 20 4,16

Download CAD

Beschreibung

CAD
Download
