WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Lackiert.
  • Werkstoff: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Herstellercode und Güteklasse.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. Modell WLL
t

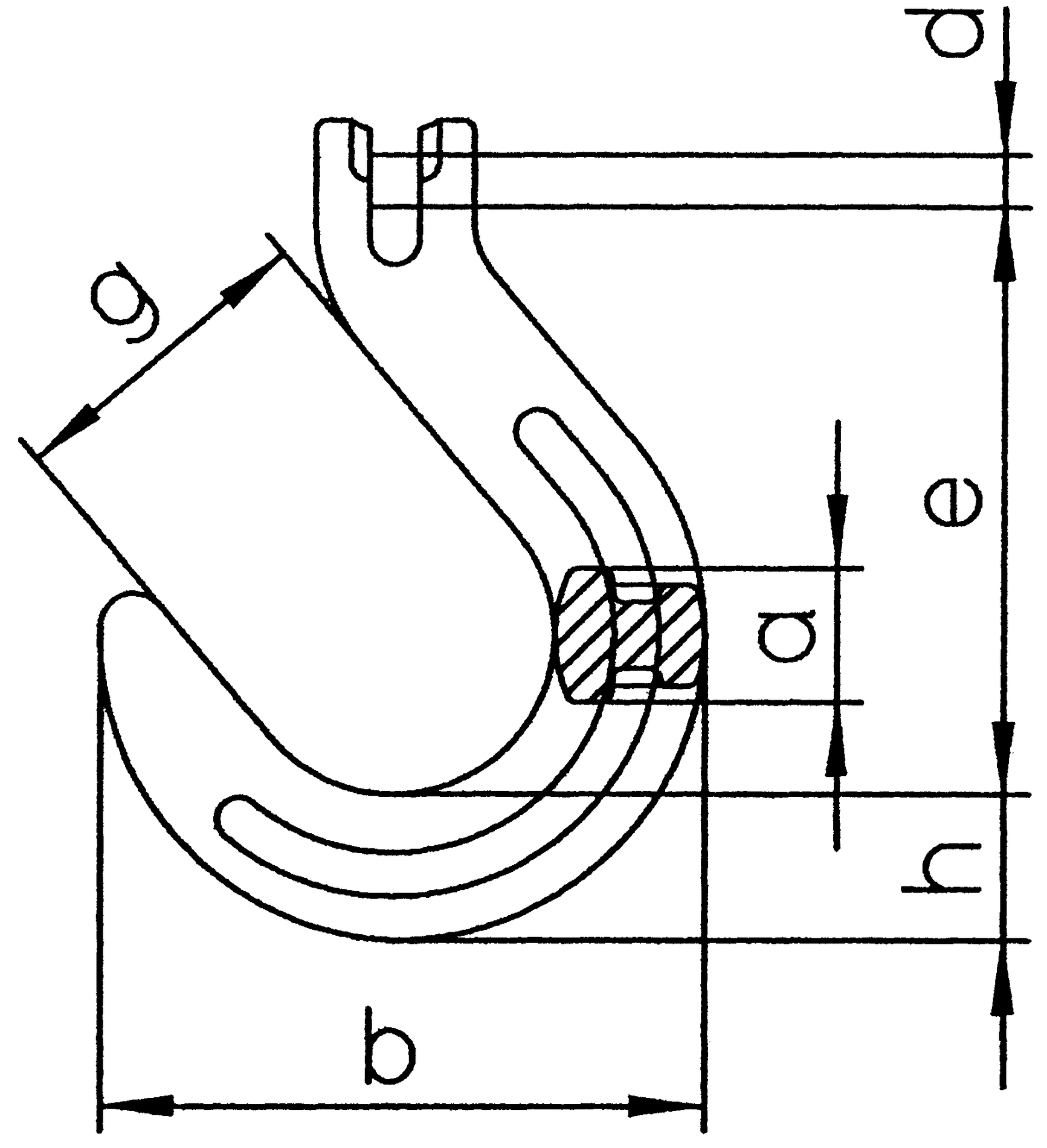

für Kette Güteklasse 10 Ø mm A (mm) B (mm) D (mm) e (mm) g (mm) h (mm) Gewicht
kg
CAD
04.58GHKS07 GHK/S-7-10 1,9 7 25 118 9 121 64 29 1
04.58GHKS08 GHK/S-8-10 2,5 8 25 118 10 120 64 29 1
04.58GHKS10 GHK/S-10-10 4 10 32 143 13 140 76 35 1,8
04.58GHKS13 GHK/S-13-10 6,7 13 40 170 16 170 89 42 3

Download CAD
