Allgemein: Edelstahl Aufhängekopf für 3- und 4-strängige Anschlagketten.

Dieses Kettengehänge aus Edelstahl ist elektrisch geschweißt für ein sauberes Finish, gestanzt und ideal geeignet für die Montage von III- und IV-strängigen Anschlagketten in geschweißten oder montierten Systemen. Die Abmessungen sind ähnlich wie bei DIN 5688-1.

Die VWI Aufhängekopf-Baugruppe wird mit 100 % ihrer Tragfähigkeit geprüft. Sie besteht aus hochwertigem Edelstahl mit einer höheren Beständigkeit gegen Säuren und Laugen als die Standard-Viergelenkkettengehänge G8, G10 und G12.

Sie eignet sich ideal für den Einsatz in Wasser- und Abwasseranwendungen und kann auch in Verbindung mit Chemikalien und Lebensmitteln eingesetzt werden; allerdings gelten Einschränkungen.

Norm: EN 1677.



  • Material: 1.4404 (AISI 316L), 1.4462 (AISI 318LN).
  • Oberfläche: Gebeitzt und gestrahlt.
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 6
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

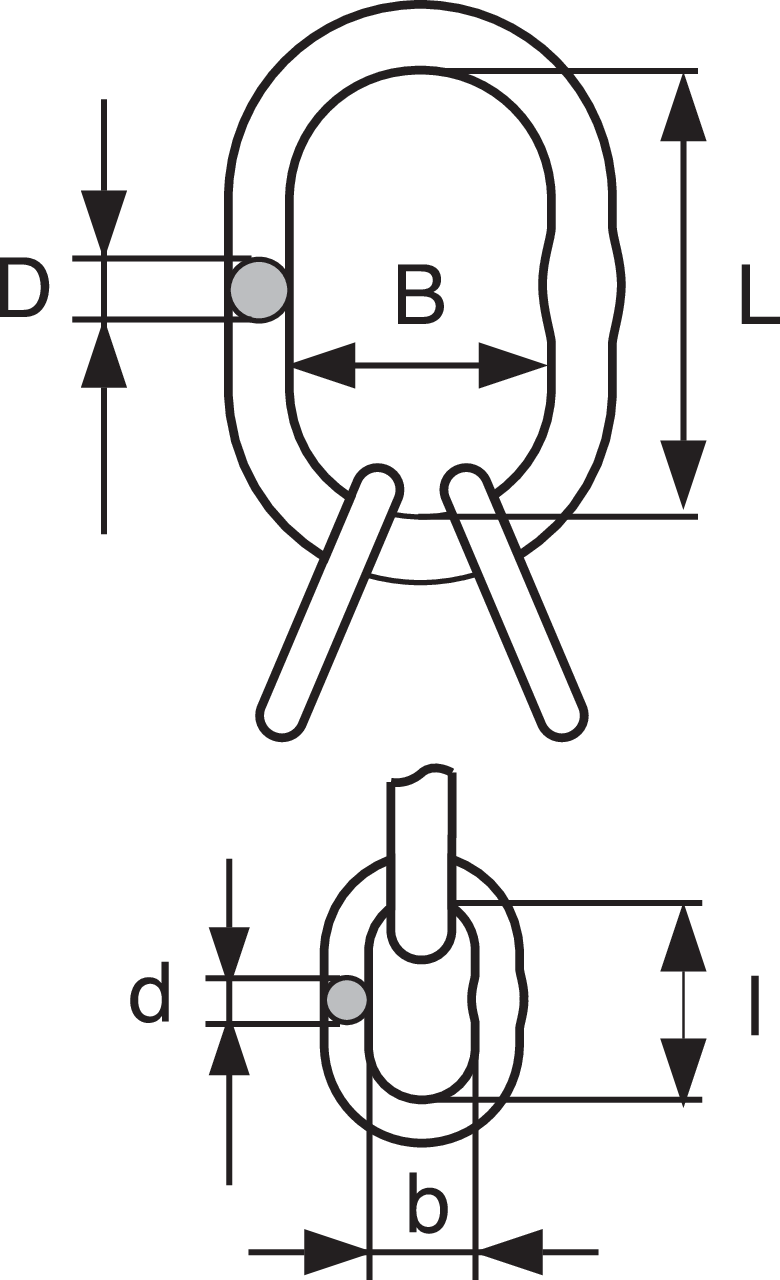

Artikel-Nr. Code WLL
t
Bestehend aus Passend für Lasthaken DIN 15401 Nr. d
mm

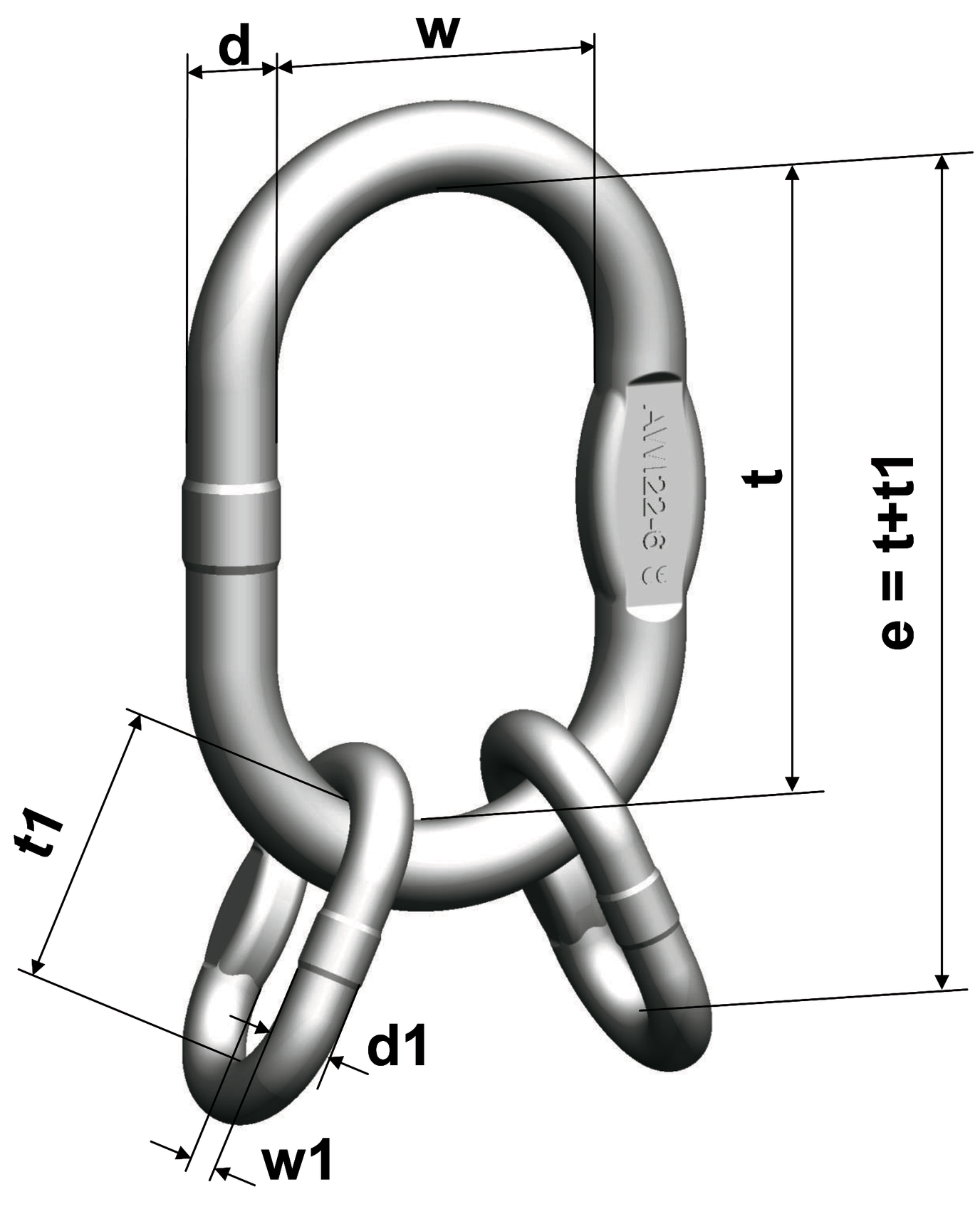

d1 mm e (mm) t (mm) t1
mm
w
mm
w1
mm
Gewicht
kg
CAD
11.0460066 VWI 4-6 0,84 AWI 10-6 + 2 BWI 9-6 1,6 10 9 124 80 44 50 20 0,28
11.0460060 VWI 5-6 1,3 AWI 13-6 + 2 BWI 10-6 2,5 13 10 154 110 44 60 20 0,52
11.0460127 VWI 6/7-6 2,6 AWI 16-6 + 2 BWI 13-6 2,5 16 13 164 110 54 60 25 0,91
11.0459936 VWI 8-6 3,35 AWI 18-6 + 2 BWI 16-6 5 18 16 205 135 70 75 34 1,64
11.0460103 VWI 10-6 5,25 AWI 22-6 + 2 BWI 20-6 6 23 20 245 160 85 90 40 3,02
11.0460068 VWI 13-6 8,9 AWI 26-6 + 2 BWI 22-6 8 27 23 295 180 115 100 50 4,78
11.0460064 VWI 16-6 13,2 AWI 32-6 + 2 BWI 26-6 10 32 27 340 200 140 110 65 7,98
