KWB





Norm: EN 1677, jedoch mit höherer Tragfähigkeit.

WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Lackiert.
  • Material: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Herstellercode, Nenngröße und Güteklasse.
  • Standard: EN 1677-1
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

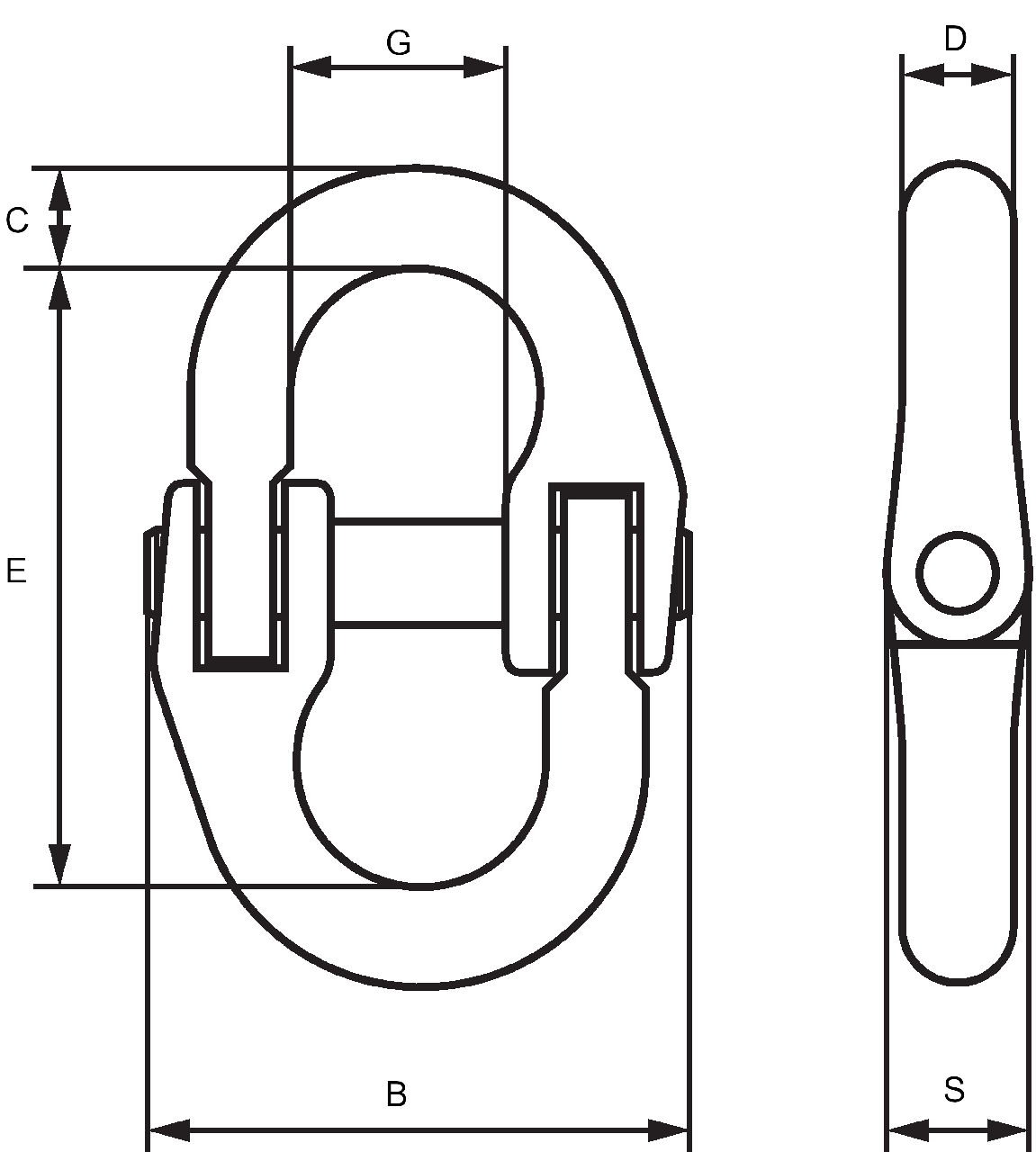

Artikel-Nr. Modell WLL
t
Für Kettendurchmesser (mm) E
mm
C
mm
S (mm) D
mm
B
mm
G
mm
Gewicht
kg
CAD
04.08VS06 V/S 6 1,4 6 44 8 11 8 39 14 0,06
04.08VS07 V/S 7 1,9 7 51 10 13 8 47 17 0,12
04.08VS08 V/S 8 2,5 8 62 12 14 10 55 18 0,18
04.08VS10 V/S 10 4 10 72 15 18 13 64 24 0,33
04.08VS13 V/S 13 6,7 13 88 20 22 17 79 28 0,7
04.08VS16 V/S 16 10 16 103 21 29 21 106 33 1,4
04.08VS20 V/S 19/20 16 19-20 115 30 35 24 123 42 2,4
04.08VS22 V/S 22 19 22 161 34 39 25 148 51 4,15
04.08VS26 V/S 26 26,5 26 190 40 46 30 175 60 6,7
Bolzen und Spannhülse als Ersatzteilset auch einzeln erhältlich.
