KWB






WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Lackiert.
  • Werkstoff: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Herstellercode und Güteklasse.
  • Standard: EN 1677-4
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. Modell WLL
t

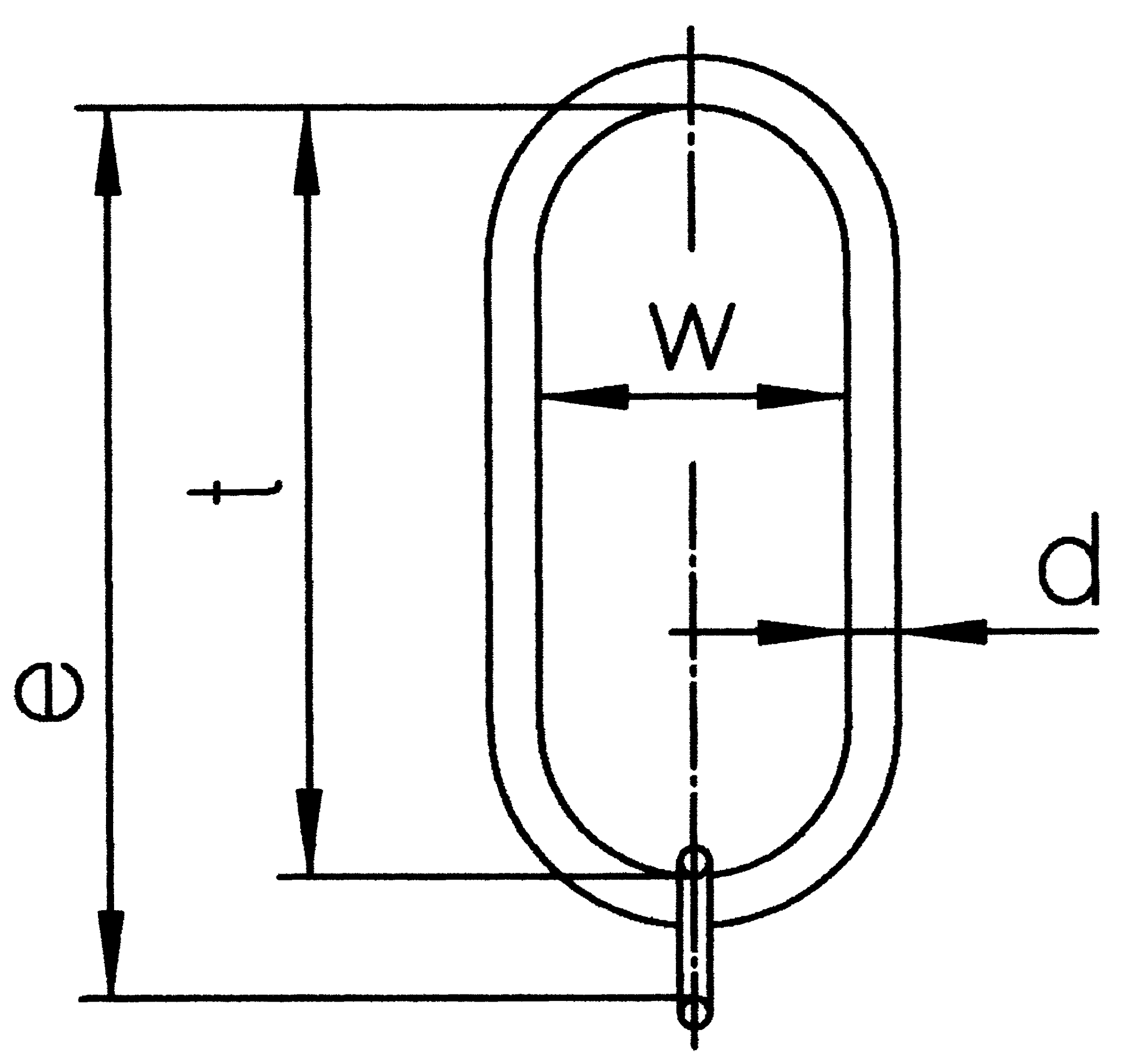

W (mm) Für Güteklasse 10 Ketten Ø 1-Strang (mm) Passend für Lasthaken DIN 15401 bis Nr. D (mm) e (mm) t (mm) CAD
04.04GLS108 GL/S 1x6/7/8 2,5 180 6-7-8 25 22 394 340
04.04GLS110 GL/S 1x10 4 180 10 25 27 410 340
04.04GLS113 GL/S 1x13* 6,7 180 13 25 27 340 340
04.04GLS116 GL/S 1x16* 10 180 16 25 33 340 340
04.04GLS122 GL/S 1x19/22* 19 180 19-22 25 40 340 340
* Ohne Übergangsglied
