KWB

Allgemein: Aufhängering für 1-strängige Anschlagketten mit integrierter Verkürzungsklaue.

WARNUNG! Darf nicht wärmebehandelt werden.

  • Werkstoff: Sondergüte 12 - Sun Alloy.
  • Kennzeichnung: Herstellerkennzeichen und Güte.
  • Temperaturbereich: -40ºC bis 200ºC.
  • Oberfläche: Lackiert.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 12
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

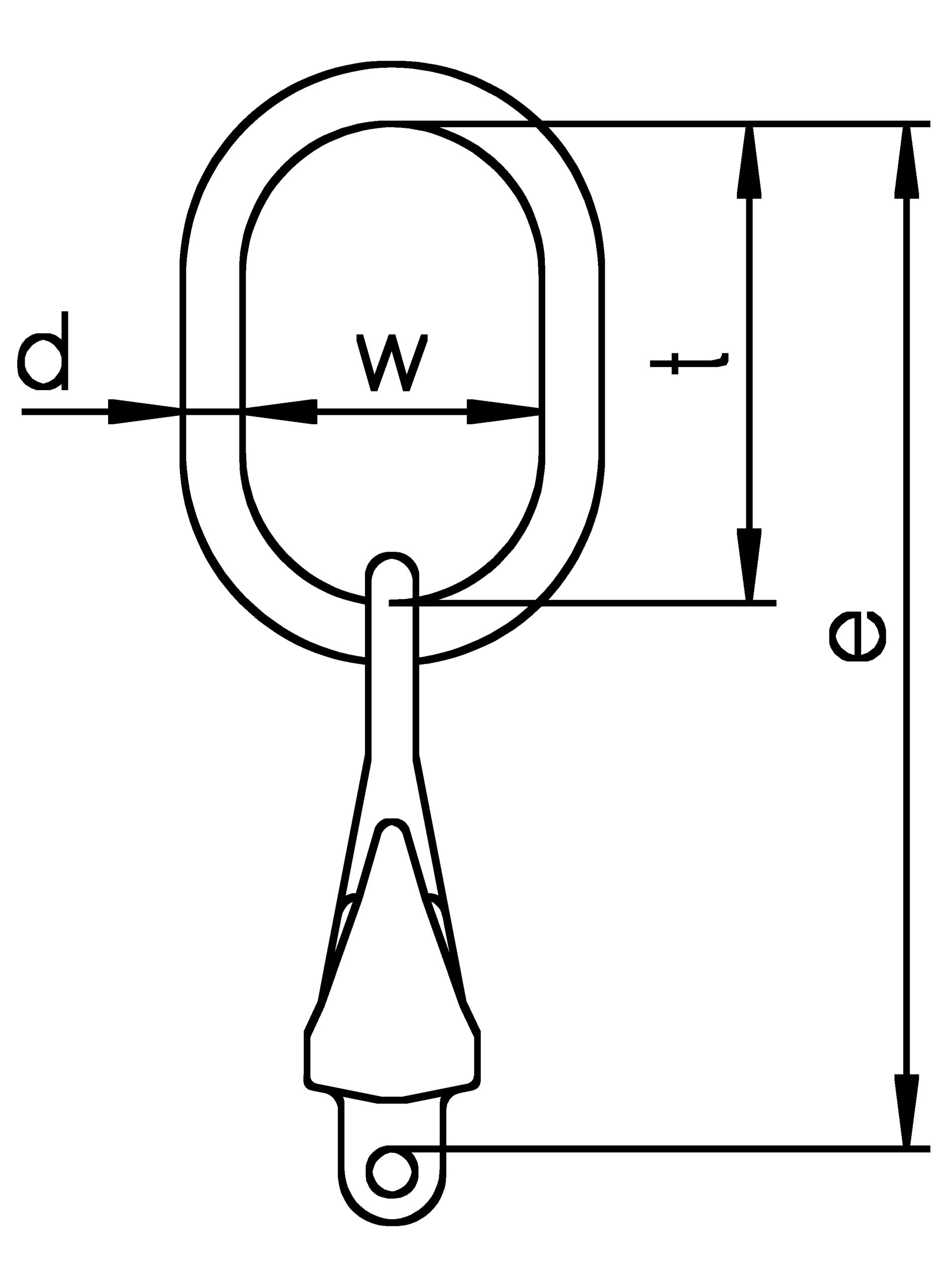

Modell Kette Ø (mm) WLL (kg) Kette Ø (inch) Passend für Kranhaken DIN 15401 bis Nr. d (mm) t (mm) w e (mm) Gewicht
kg
CAD
GTVK/SUN 1-7 7 2,360 9/32 4 14 120 70 244 1,21
GTVK/SUN 1-8 8 3,000 5/16 5 17 140 80 264 1,44
GTVK/SUN 1-10 10 5,000 3/8 6 19 160 95 318 2,72
GTVK/SUN 1-13 13 8,000 1/2 10 27 190 110 391 5,83
GTVK/SUN 1-16 16 12,200 5/8 12 30 190 110 423 9,5
