Ausführung: Aufhängering mit integrierter Verkürzungsklaue.

Norm: EN 1677, jedoch mit höherer Tragfähigkeit.

WARNUNG! Darf nicht wärmebehandelt werden.

  • Ausführung: Aufhängering mit integrierter Verkürzungsklaue.
  • Material: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Herstellercode und Güteklasse.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

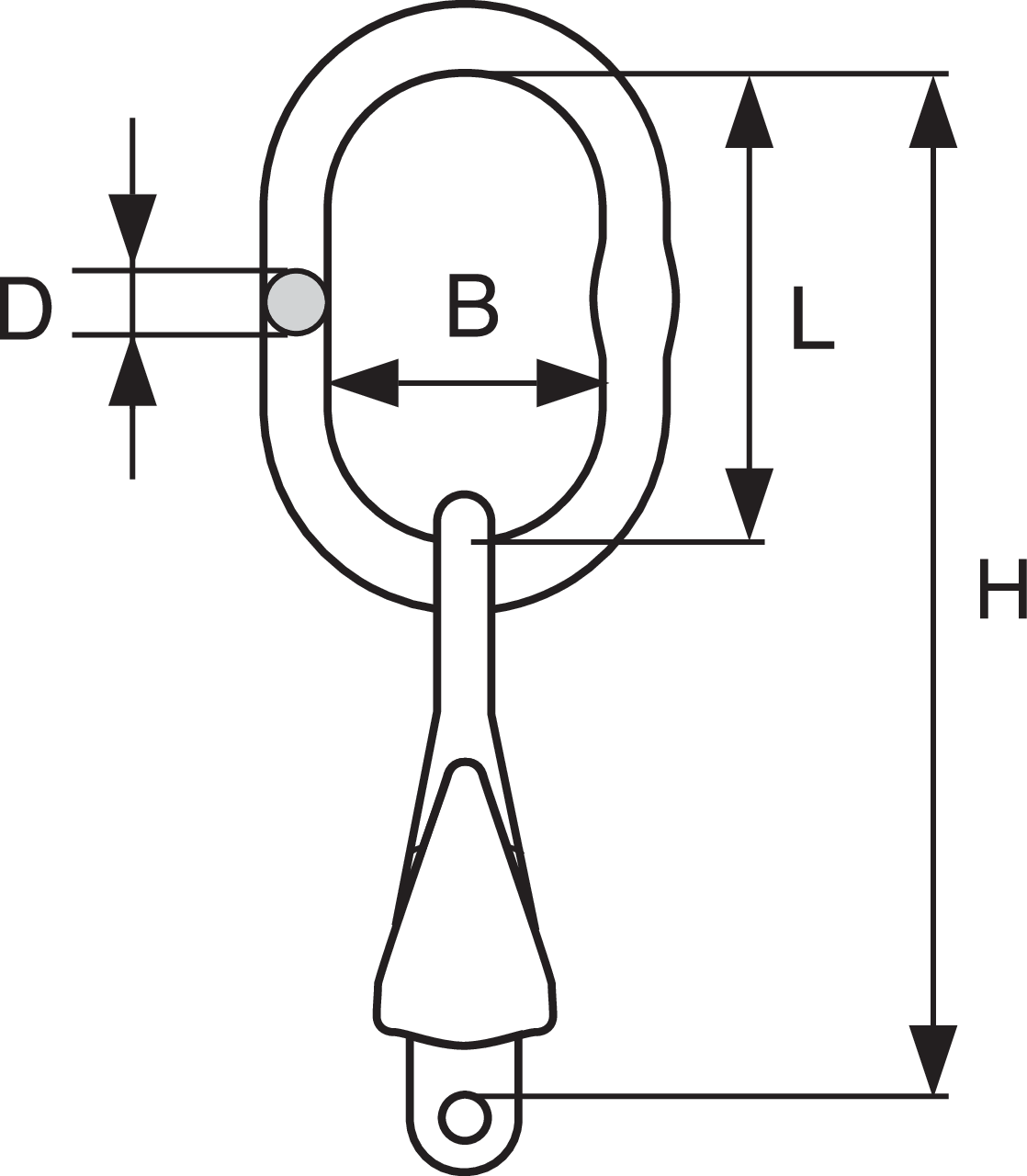

Artikel-Nr. Modell WLL
t
für Kette Güteklasse 10 Ø mm B
mm
D
mm
H
mm
L
mm
Gewicht
kg
CAD
04.08GTVKS106 GTVK/S1-6-10 1,4 6 70 14 204 120 0,74
04.08GTVKS107 GTVK/S1-7-10 1,9 7 70 14 242 120 1,1
04.08GTVKS108 GTVK/S1-8-10 2,5 8 80 16 262 140 1,3
04.08GTVKS110 GTVK/S1-10-10 4 10 95 19 319 160 2,4
04.08GTVKS113 GTVK/S1-13-10 6,7 13 105 23 373 170 4,4
04.08GTVKS116 GTVK/S1-16-10 10 16 110 27 424 190 7,5
