KWB

Allgemein: Aufhängering für 3 und 4-strängige Anschlagketten mit integrierter Verkürzungsklaue.



WARNUNG! Darf nicht wärmebehandelt werden.

  • Material: Sondergüte 12 - Sun Alloy.
  • Kennzeichnung: Herstellerkennzeichen und Güte.
  • Temperaturbereich: -40ºC bis 200ºC.
  • Oberfläche: Lackiert.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 12
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

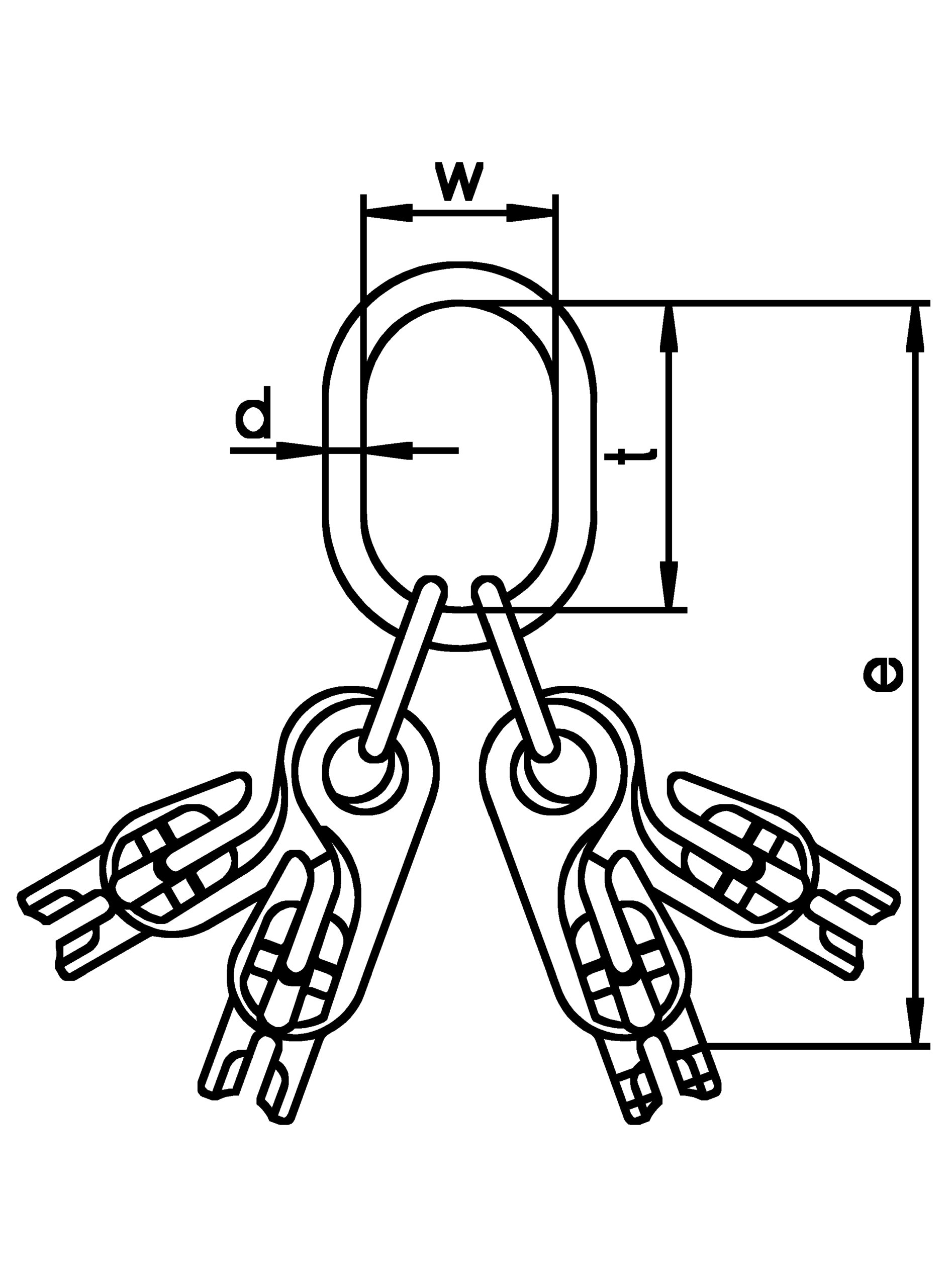

Modell Kette Ø (mm) Kette Ø (inch) Passend für Kranhaken DIN 15401 bis Nr. Tragfähigkeit 0°-45° (kg) Tragfähigkeit 45°-60° (kg) d
mm
t (mm) w e (mm) Gewicht
kg
CAD
GTVK/SUN 4-7 7 9/32 10 5,000 3,550 27 190 110 368 6,45
GTVK/SUN 4-8 8 5/16 10 6,300 4,500 27 190 110 368 6,45
GTVK/SUN 4-10 10 3/8 12 10,600 7,500 30 190 110 433 11,7
GTVK/SUN 4-13 13 1/2 12 17,000 11,800 38 275 150 616 23,84
GTVK/SUN 4-16 16 5/8 12 25,600 18,300 38 275 150 658 36,16

Download CAD
