KWB

Allgemein: Aufhängering für 2-strängige Anschlagketten mit integrierter Verkürzungsklaue.



WARNUNG! Darf nicht wärmebehandelt werden.

  • Material: Sondergüte 12 - Sun Alloy.
  • Kennzeichnung: Herstellerkennzeichen und Güte.
  • Temperaturbereich: -40ºC bis 200ºC.
  • Oberfläche: Lackiert.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 12
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

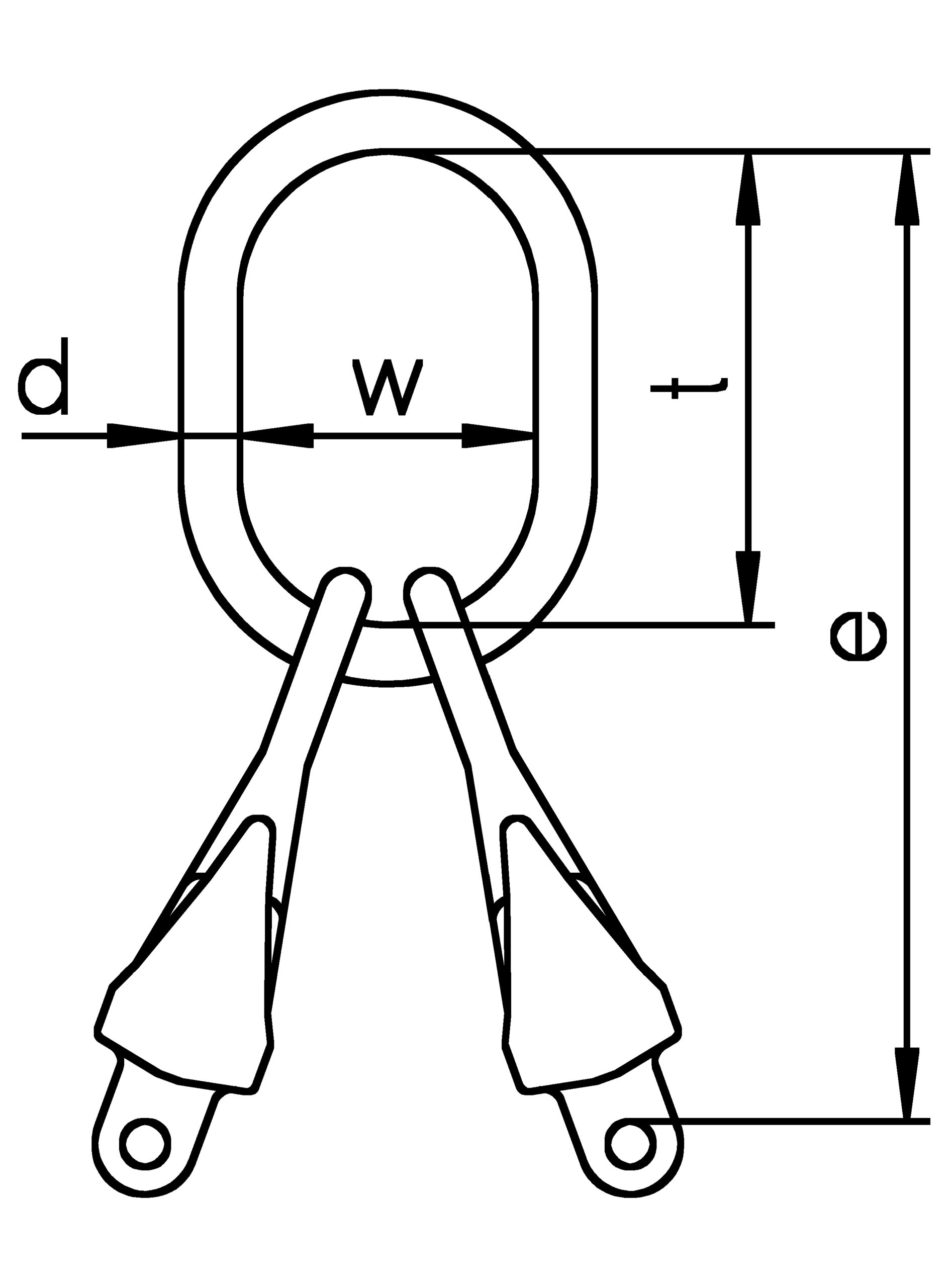

Modell Kette Ø (mm) Kette Ø (inch) Passend für Kranhaken DIN 15401 bis Nr. Tragfähigkeit 0°-45° (kg) Tragfähigkeit 45°-60° (kg) d
mm
t (mm) w
mm
e (mm) Gewicht
kg
CAD
GTVK/SUN 2-7 7 9/32 6 3,350 2,360 19 160 95 284 2,75
GTVK/SUN 2-8 8 5/16 6 4,250 3,000 19 160 95 284 2,75
GTVK/SUN 2-10 10 3/8 10 7,100 5,000 23 170 105 328 4,76
GTVK/SUN 2-13 13 1/2 10 11,200 8,000 30 190 110 391 9,56
GTVK/SUN 2-16 16 5/8 12 17,000 12,200 38 275 150 508 18,66
