Allgemein: Edelstahl Verbindungsglied Connex, gesenkgeschmiedet und markiert.

Dieses Verbindungsglied aus Edelstahl ist gesenkgeschmiedet und gestanzt und besteht aus zwei symmetrischen Hälften aus hochwertigem Edelstahl.  Das Verbindungsglied ist teilbar und kann für die universelle Montage von Anschlagketten, Master-Links, Master-Link-Baugruppen, Verkürzungen, Schäkeln und anderem Zubehör verwendet werden und ist garantiert mit allen pewag winner inox Komponenten der gleichen Nennweite kompatibel. Der Aufhängebolzen wird durch eine Edelstahl-Schraubenfeder (Mat. 1.4462) mit einer Kunststoffhülse arretiert. Der Bolzen und die Hülse sind als Ersatzteile erhältlich.

Das Produkt ist nur für den Geradeauszug geeignet; das gleichzeitige Aufbringen von Lasten durch zwei oder mehr Stränge ist zu vermeiden. Nach dreimaliger Montage und Demontage des universell einsetzbaren Verbindungsgliedes empfiehlt sich die Verwendung eines neuen Bolzens und einer neuen Schale, die von einem Fachmann sicher montiert werden müssen, um die Qualität des Produktes nicht zu beeinträchtigen. CBHWI-Ersatzteilsätze sind erhältlich.

Sie sind seewasserbeständig und ideal für den Einsatz in Wasser- und Abwasseranwendungen geeignet und können auch in Verbindung mit Chemikalien und Lebensmitteln verwendet werden; es gelten jedoch Einschränkungen.

Norm: Analog EN 1677-1.

  • Material: 1.4462 (AISI 318LN).
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Oberfläche: Gebeitzt und gestrahlt.
  • Standard: EN 1677-1
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 6
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Code WLL
t

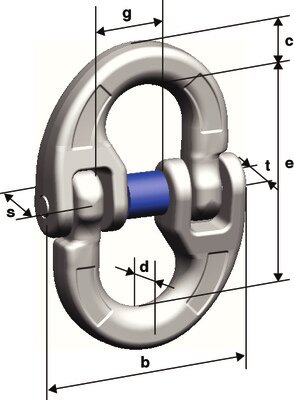

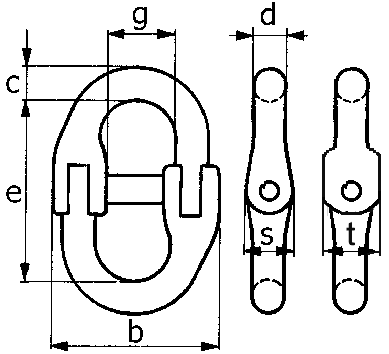

b (mm) c (mm) d
mm
e (mm) g (mm) s (mm) t (mm) Gewicht
kg
CAD
11.0955642 CWI 5-6 0,63 34 7 7 36 13 10 11 0,06
11.0974344 CWI 6-6 0,9 40 8 7 42 13 11 12 0,08
11.0975404 CWI 7-6 1,25 51 9 9 54 17 13 14 0,14
11.0974355 CWI 8-6 1,6 51 10 8,5 58 17 13 14 0,16
11.0975390 CWI 10-6 2,5 70 13 13 73 25 18 18 0,37
11.0975392 CWI 13-6 4,25 86 17 17 92 29 23 25 0,76
11.0975396 CWI 16-6 6,3 105 21 20 104 37 32 28 1,41
