pewag

Allgemein: Edelstahl Aufhängering für 1- und 2-strängige Anschlagketten. Auch als Endglied einsetzbar.

Die Abmessungen sind ähnlich der DIN 5688-1 und er wird zu 100 % seiner Tragfähigkeit geprüft.
Ein besonderer Bonus ist die höhere Beständigkeit gegen Säuren und Laugen.
im Vergleich zu den Standard-Lastringen G8, G10 und G12.

Der AWI Aufhängering ist besonders geeignet für den Einsatz in Wasser und
Abwasseranwendungen. Es kann auch verwendet werden in Verbindung mit
Chemikalien und Lebensmittel; es gelten jedoch Einschränkungen.

Norm: EN 1677



  • Material: 1.4404 (AISI 316L), 1.4462 (AISI 318LN).
  • Kennzeichnung: CE-Kennzeichnung
  • Oberfläche: Gebeitzt und gestrahlt.
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 6
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

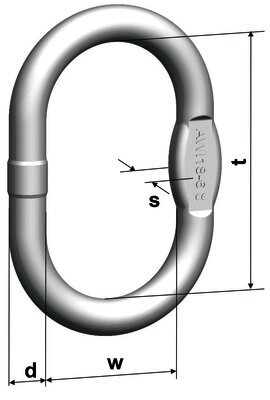

Artikel-Nr. Code WLL
t
EWL Passend für Lasthaken DIN 15401 bis Nr. Für Kette Ø 1-Strang (mm) Für Kette Ø 2-Strang (mm) Doppelhaken DIN 15402 Nr. d
mm
s (mm) t (mm) w
mm
Gewicht
kg
CAD
11.0450342 AWI 8-6 0,56 60 0,5 4 4 8 60 35 0,08
11.0450344 AWI 10-6 0,85 80 1,6 5 5 2,5 10 80 50 0,16
11.0450346 AWI 13-6 1,6 110 2,5 6/7/8 6 4 13 10 110 60 0,34
11.0450348 AWI 16-6 2,6 110 2,5 10 7/8 4 16 14 110 60 0,53
11.0450350 AWI 18-6 3,5 135 5 - 10 6 18 14 135 75 0,83
11.0450352 AWI 22-6 6,3 160 6 13/16 13 8 23 17 160 90 1,55
11.0450354 AWI 26-6 8,9 180 8 20 16 10 27 20 180 100 2,46
11.0498994 AWI 45* 12 340 25 26 - 32 45 340 180 12,82
11.0450356 AWI 32-6 13,2 200 10 - 20 12 32 26 200 110 3,86
11.0450358 AWI 36-6 14,7 260 16 - - 20 36 29 260 140 6,22
* AWI 45 ist Güteklasse 5
