Allgemein:

Die AGWP Ausgleichwippe findet ihren idealen Einsatz bei der Herstellung von II- und IV-Stranggehängen mittels Connex Verbindungsgliedern. Sie erfüllt alle Anforderungen einer herkömmlichen Ausgleichswippe und überzeugt zudem durch einen perfekten Kraftausgleich. Die deutlich bessere Lastverteilung lässt eine erhöhte Tragfähigkeit (min. 30 % bei gleicher Dimension) zu, da alle Kettenstränge gleichmäßig belastet werden.

Im IV-Stranggehänge bietet die AGWP die Möglichkeit, alle vier Stränge als tragend zu rechnen. Ist von zwei II-Stranggehängen eines mit einer Ausgleichswippe ausgestattet, kann dieses System auch als IV-Stranggehänge mit vier tragenden Strängen zum Einsatz kommen. Die extrem flache Bauweise ermöglicht es zudem, die Ausgleichswippe bis zu einem Neigungswinkel von 60° zu verwenden.

Sind die Ausscheidekriterien erreicht, ist die Ausgleichswippe um 180° drehbar, dies ermöglicht die doppelte Lebensdauer. In der Betriebsanleitung finden sich wichtige Informationen rund um dieses langlebige Produkt.

  • Material: Legierter Stahl
  • Kennzeichnung: Code und Güteklasse
  • Sicherheitsbeiwert: 4:1
  • Güteklasse: 12
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

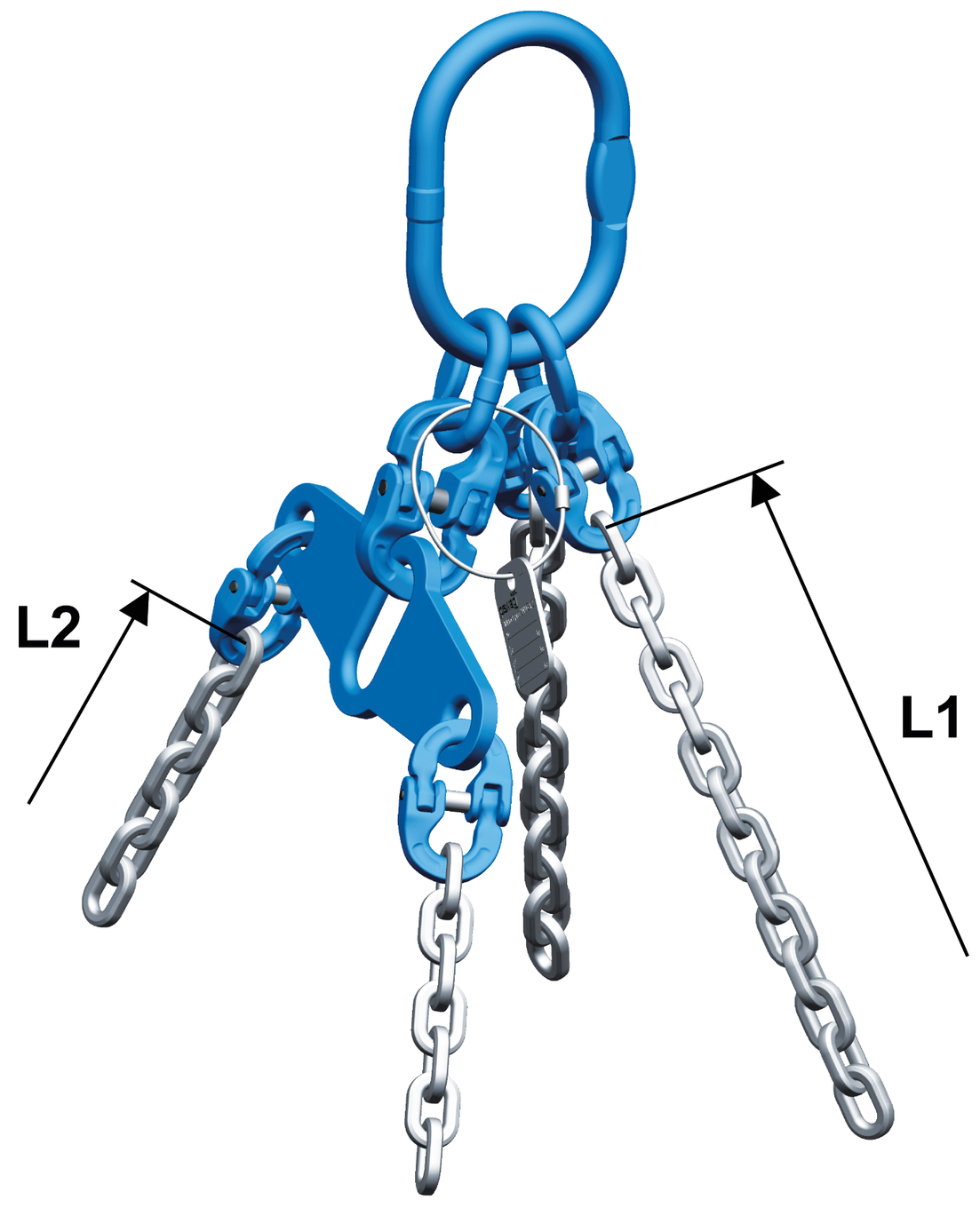

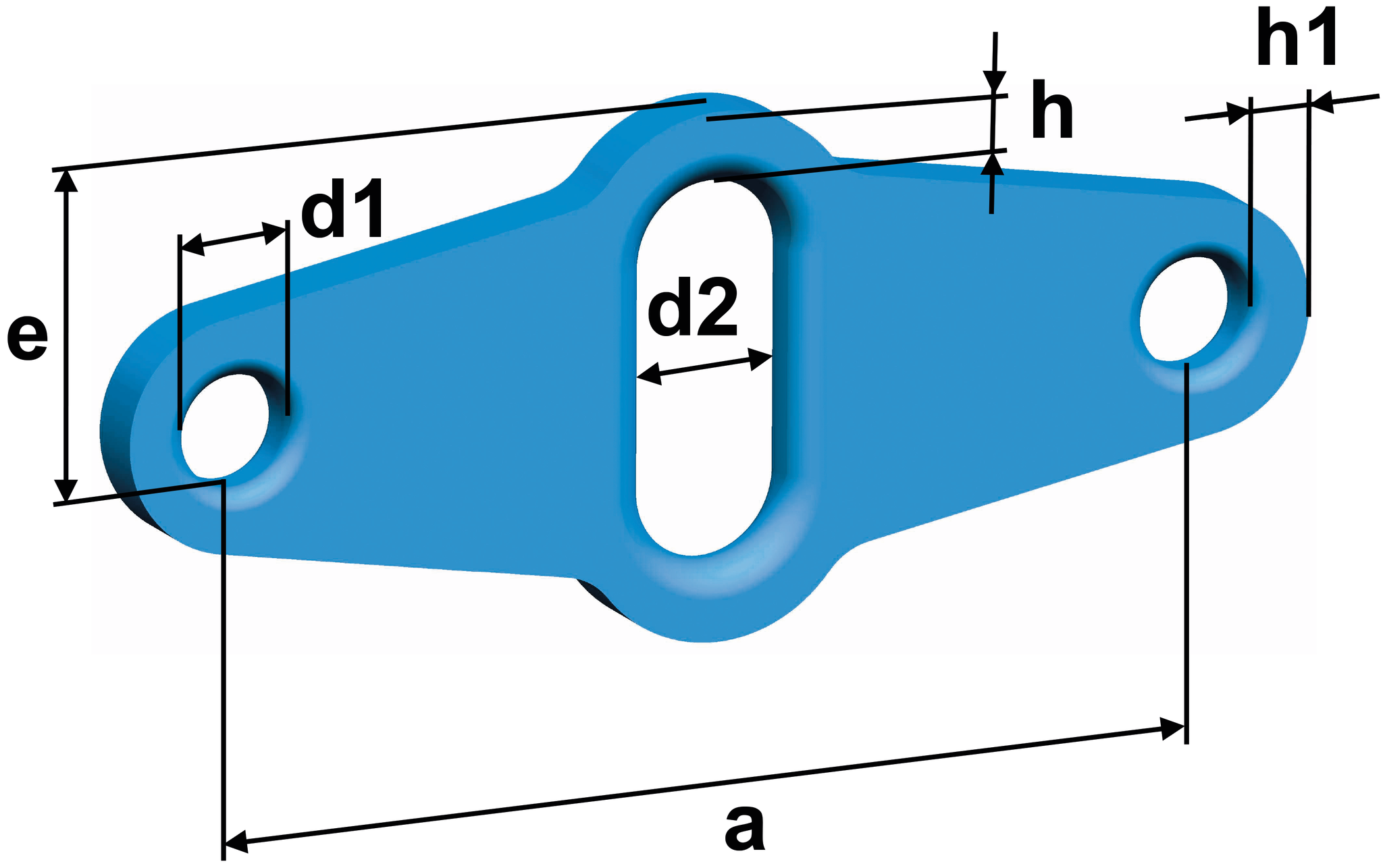

Artikel-Nr. Code Verbindungsglied* Differenz L1/L2 Kette links a (mm) d1 mm d2 (mm) e (mm) h (mm) h1
mm
s (mm) Gewicht
kg
CAD
11.07PEW3297 AGWP 10 CWP 13 4 180 25 32 32 23 15 15 1,56
11.07PEW2914 AGWP 7/8 CWP 10 6 --> 7 mm, 5 --> 8 mm 210 22 25 51 15,5 14 15 1,75
* Bitte verwenden Sie die genannten Verbindungsglieder um die Ausgleichswippe mit dem Aufhängering zu verbinden.
Prüflast = 2.5 x WLL; Sicherheitsbeiwert = 4.
