KWB


Norm: EN 1677, jedoch mit höherer Tragfähigkeit.

WARNUNG! Darf nicht wärmebehandelt werden.







  • Material: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: Herstellercode und Güteklasse.
  • Oberfläche: Lackiert.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

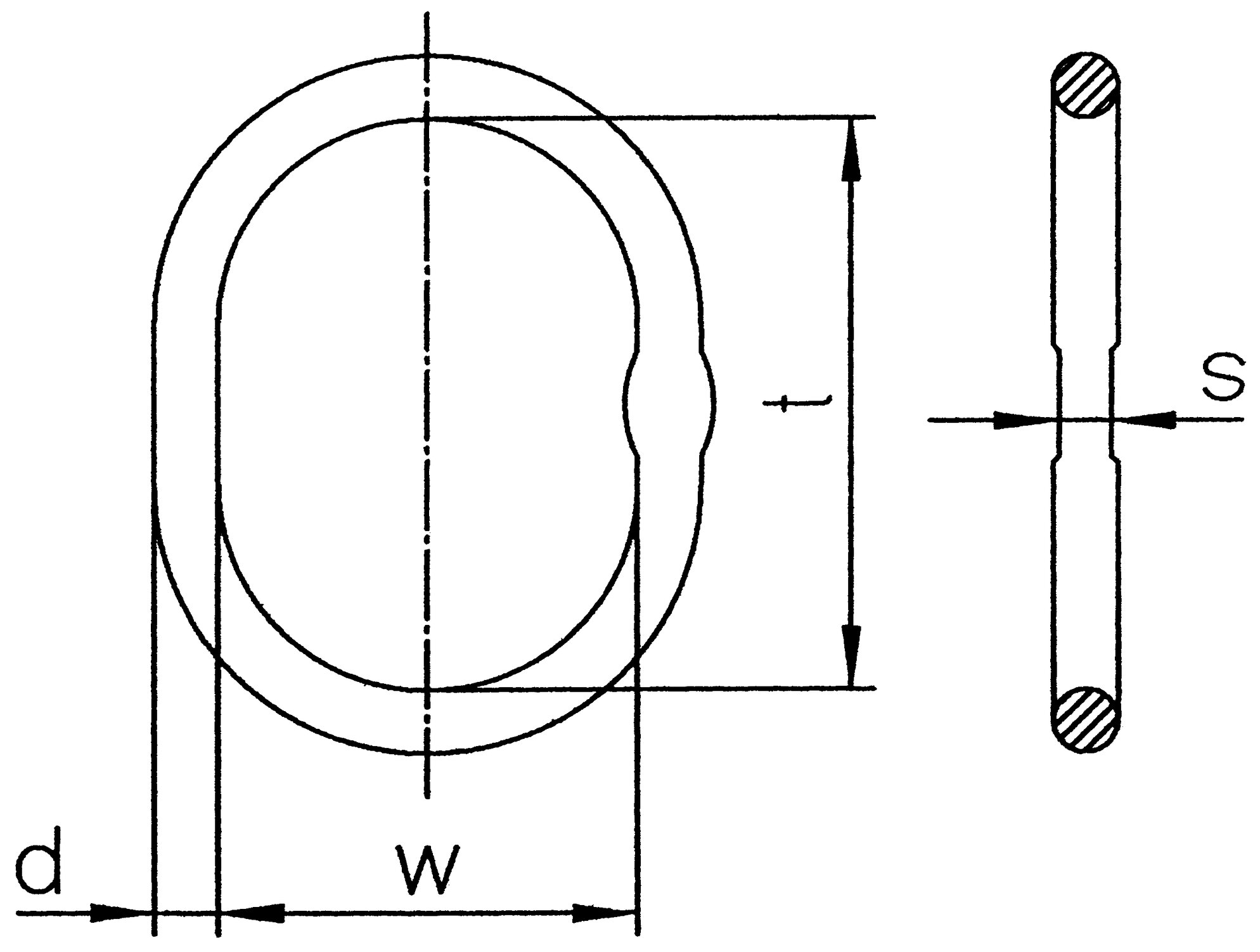

Artikel-Nr. Code WLL
t
EWL s (mm) w (mm) D
mm
t (mm) Gewicht
kg
CAD
04.03TS13 T/S-13-10 2,3 120 10 70 14 120 0,44
04.03TS16 T/S-16-10 3,2 140 13 80 16 140 0,67
04.03TS18 T/S-18-10 4,2 160 14 95 19 160 1,1
04.03TS22 T/S-22-10 6,7 170 17 105 23 170 1,7
04.03TS26 T/S-26-10 10,1 190 20 110 27 190 2,7
04.03TS32 T/S-32-10 16 230 26 130 33 230 4,8
04.03TS36 T/S-36-10 21,2 275 29 150 38 275 7,5
04.03TS56 T/S-56-10 40 350 - 250 56 350 22
