KWB

Allgemein: Aufhängering mit Gabelverbinder für 1-strängige Anschlagketten.



WARNUNG! Darf nicht wärmebehandelt werden.

  • Material: Sondergüte 12 - Sun Alloy.
  • Kennzeichnung: Herstellerkennzeichen und Güte.
  • Temperaturbereich: -40ºC bis 200ºC.
  • Oberfläche: Lackiert.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 12
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Modell WLL
t

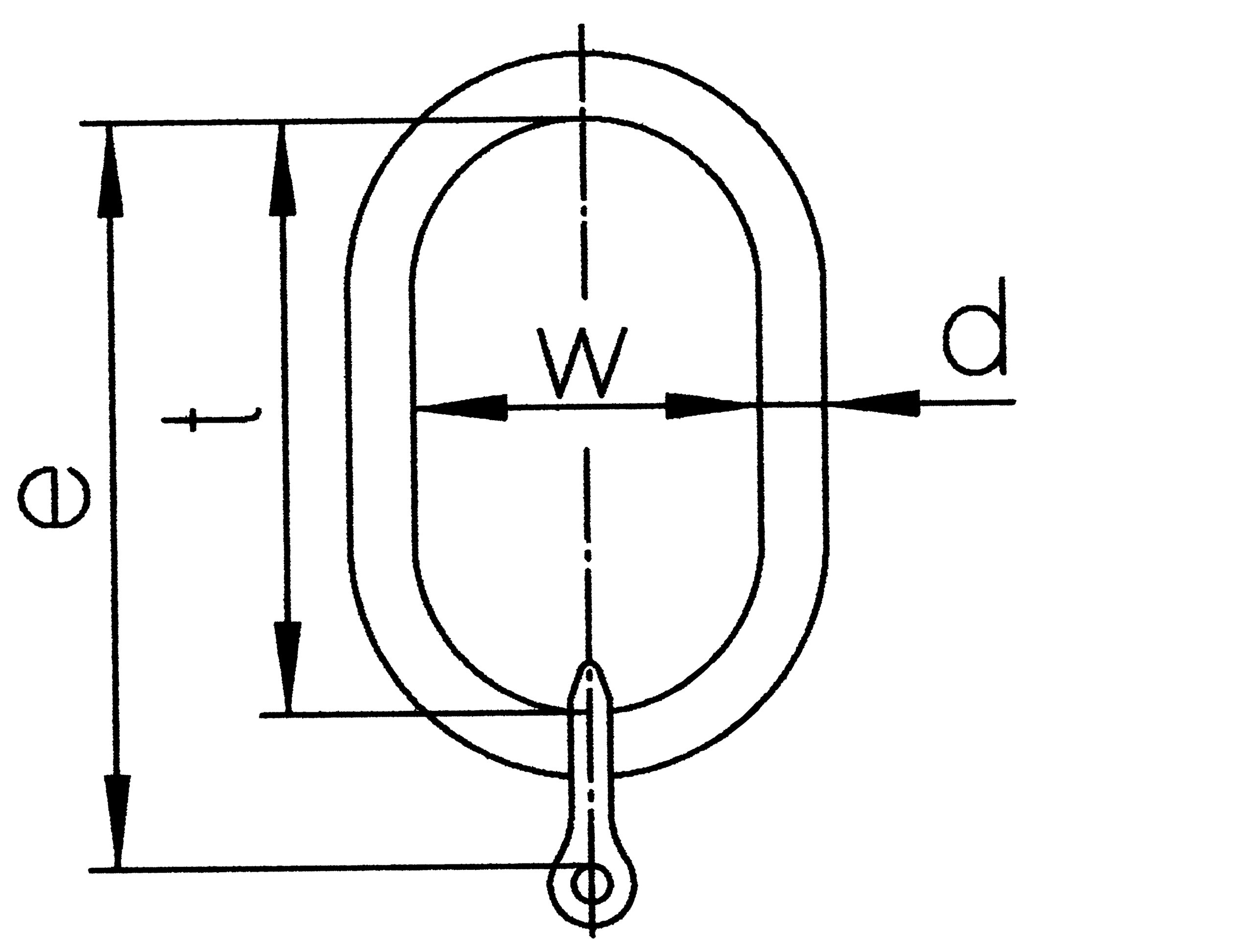

Kette Ø (mm) Kette Ø (inch) Passend für Kranhaken DIN 15401 bis Nr. d
mm
t (mm) w
mm
e (mm) Gewicht
kg
CAD
GTKR/SUN 1-7 2,36 7 9/32 4 14 120 70 163 0,66
GTKR/SUN 1-8 3 8 5/16 5 17 140 80 183 0,89
GTKR/SUN 1-10 5 10 3/8 6 19 160 95 211 1,62
GTKR/SUN 1-13 8 13 1/2 10 27 190 110 254 3,47
GTKR/SUN 1-16 12,2 16 5/8 12 30 190 110 268 5,8

Download CAD
