KWB





WARNUNG! Darf nicht wärmebehandelt werden.
  • Ausführung: Lackiert.
  • Material: Legierter Stahl der Güteklasse 10.
  • Kennzeichnung: nach Norm, Herstellercode und Güteklasse.
  • Standard: EN 1677-4
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 10
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

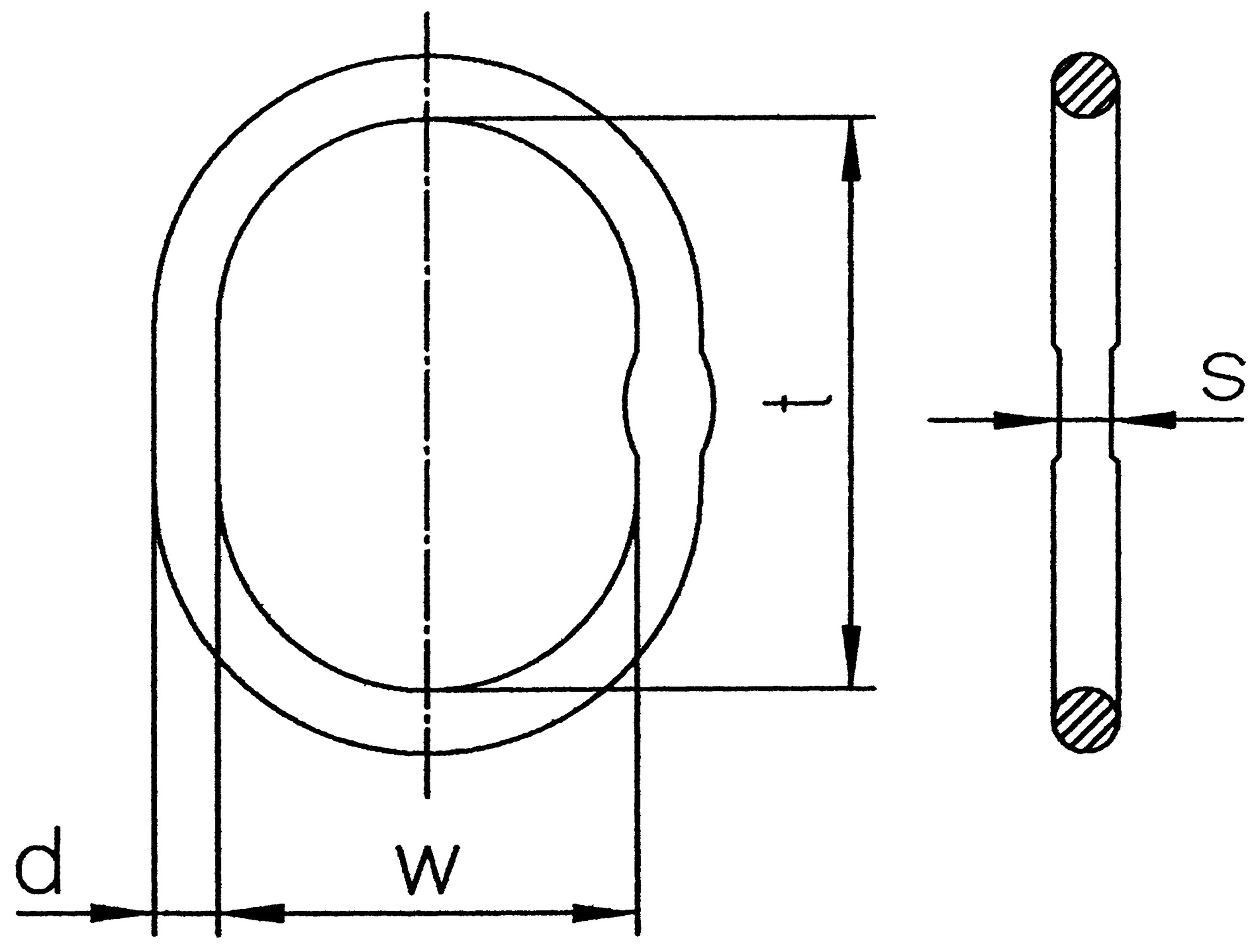

Artikel-Nr. Modell WLL
t
Kette (mm) D
mm
t (mm) s (mm) w Gewicht
kg
CAD
04.03AS13 A/S-13-10 2,3 6 13 110 10 60 0,34
04.03AS16 A/S-16-10 3,5 7 16,5 110 14 60 0,53
04.03AS18 A/S-18-10 5 8 19 135 14 75 0,92
04.03AS22 A/S-22-10 7,6 10 23 160 17 90 1,6
04.03AS26 A/S-26-10 10 13 27 180 20 100 2,5
04.03AS32 A/S-32-10 14 16 33 200 26 110 4,1
04.03AS36 A/S-36-10 25,1 19 36 260 140 6,2
04.03AS45 A/S-45-10 30,8 22 45 340 180 13
04.03AS50 A/S-50-10 40 26 50 350 190 17
