KWB

Allgemein: Aufhängering mit Gabelverbindern für 3 und 4-strängige Anschlagketten.



WARNUNG! Darf nicht wärmebehandelt werden.

  • Material: Sondergüte 12 - Sun Alloy.
  • Kennzeichnung: Herstellerkennzeichen und Güte.
  • Temperaturbereich: -40ºC bis 200ºC.
  • Oberfläche: Lackiert.
  • Sicherheitsbeiwert: 4:1.
  • Güteklasse: 12
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

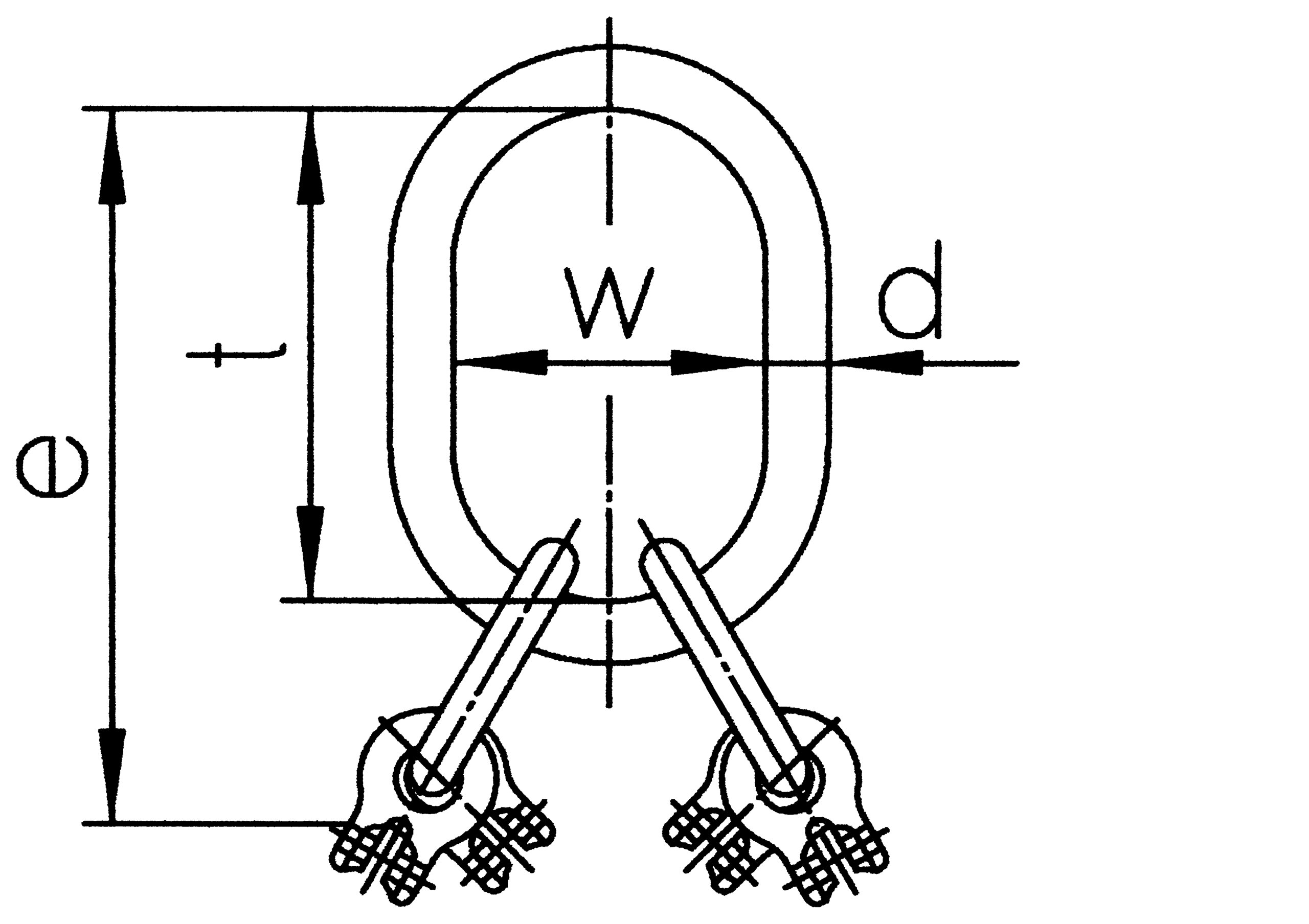

Modell WLL
t
Kette Ø (mm) Kette Ø (inch) Passend für Kranhaken DIN 15401 bis Nr. WLL 0-45 WLL 45-60° (t) d
mm
t (mm) w e (mm) Gewicht
kg
CAD
GTKR/SUN 4-7 5 7 9/32 10 5 Ton 3,55 27 190 110 287 4,25
GTKR/SUN 4-8 6,3 8 5/16 10 6.3 Ton 4,5 27 190 110 287 4,25
GTKR/SUN 4-10 10,6 10 3/8 12 10.6 Ton 7,5 30 190 110 326 7,34
GTKR/SUN 4-13 17 13 1/2 12 17 Ton 11,8 38 275 150 479 14,4
GTKR/SUN 4-16 25,6 16 5/8 12 25.6 Ton 18,3 38 275 150 503 19,48
