Powertex

POWERTEX PCB-S2OLP Kettenzug ist ein qualitativ hochwertiges Hebezeug, das langlebig und mit der ergonomischen Handkette leicht zu bedienen ist. Die OLP-Hebezüge sind werkseitig mit einer Überlastschutzvorrichtung ausgestattet, die die maximale Betätigungskraft, die mit der Handkette aufgebracht werden kann, begrenzt.

Merkmale:

  • Jedes Hebezeug wird vor dem Verlassen des Werks einer dynamischen Belastungsprüfung mit 1,5 x WLL unterzogen.
  • Kompakte, leichte Konstruktion.
  • Kettenrad mit Nadellagern ausgestattet und Antriebswelle durch Nadellager und Gleitlager im Inneren gelagert, um einen reibungslosen und effizienten Betrieb zu gewährleisten
  • Sichere, gut abgedeckte automatische Lastreaktionsbremse
  • Ausgestattet mit 2 Bremsklinken und 4 Bremsfedern (doppelte Sicherheit im Vergleich zur Anforderung nach EN 13157)
  • Fein kalibrierte, in Europa hergestellte COROLIM® geschützte Lastkette für reibungslosen Betrieb
  • Die einzigartige Oberflächenbehandlung sorgt für hervorragenden Korrosionsschutz und ruhigen Lauf
  • Schwenkbare Haken an beiden Enden erleichtern die Positionierung in einer Linie
  • Die Haken sind so konstruiert, dass sie sich bei Überlastung öffnen, anstatt zu brechen
  • Haken mit hochbelastbaren Stahl-Sicherheitsverschlüssen
  • Haken mit seitlich eingeschmiedeten Deformationsprüfpunkten zur Überlasterkennung
  • RFID-Ausrüstung (Chip) für einfache Wartung und Inspektion
  • QR-Code für den Vor-Ort-Zugriff auf mehrsprachige Benutzerhandbücher
  • Prüfzertifikat und Konformitätserklärung liegen jedem Hebezeug bei
  • Verfügbare Ersatzteile
  • Material: Langlebige Ganzstahlkonstruktion
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, POWERTEX, Modell, WLL, Kette, Seriennummer, Benutzerhandbuch/QR-Code
  • Temperaturbereich: -10°C bis zu +50°C
  • Oberfläche: Rot pulverbeschichteter Körper und plattierte Rahmenkomponenten
  • Standard: EN 13157, EN 818-7
  • Sicherheitsbeiwert: 4:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

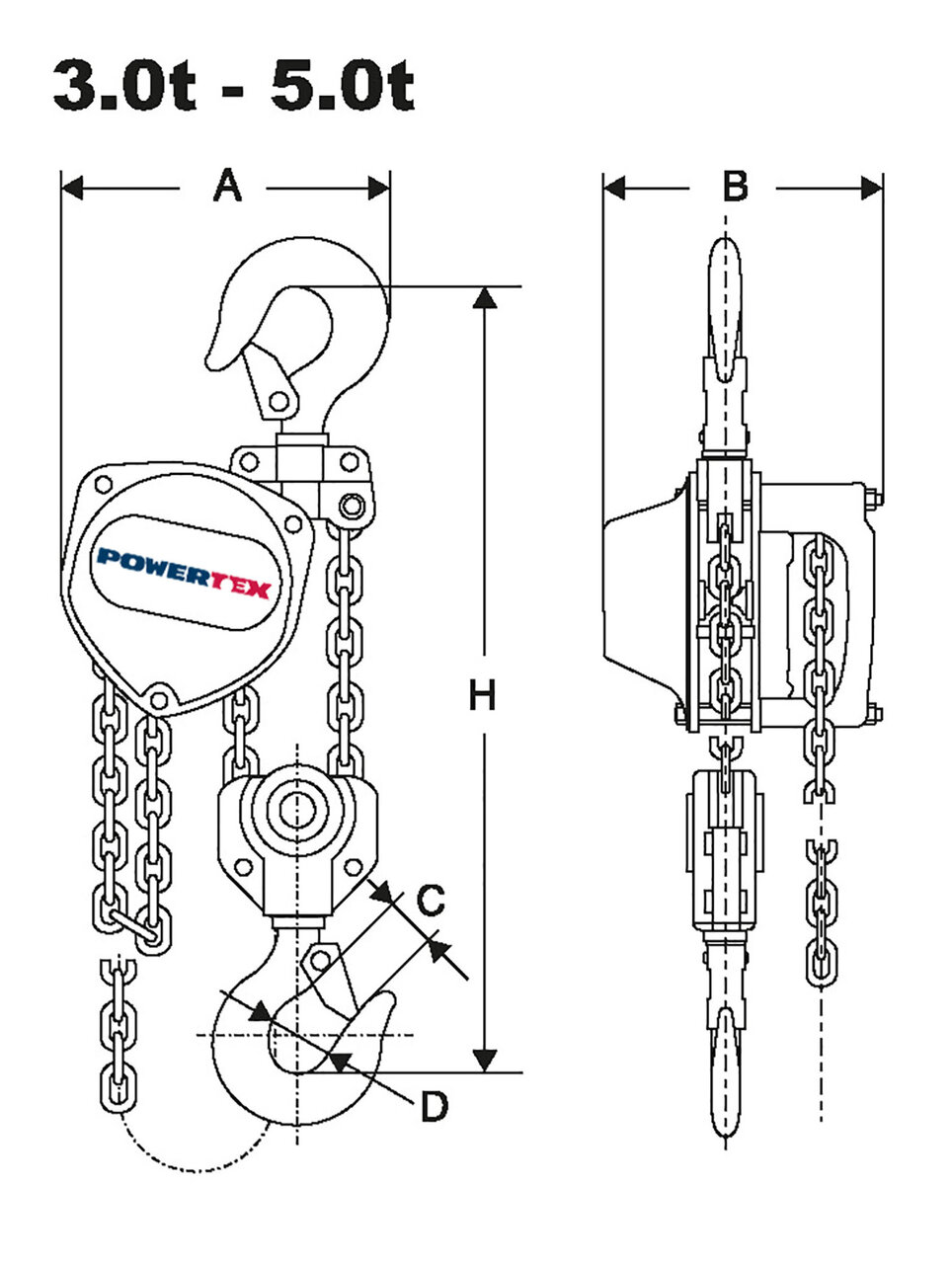

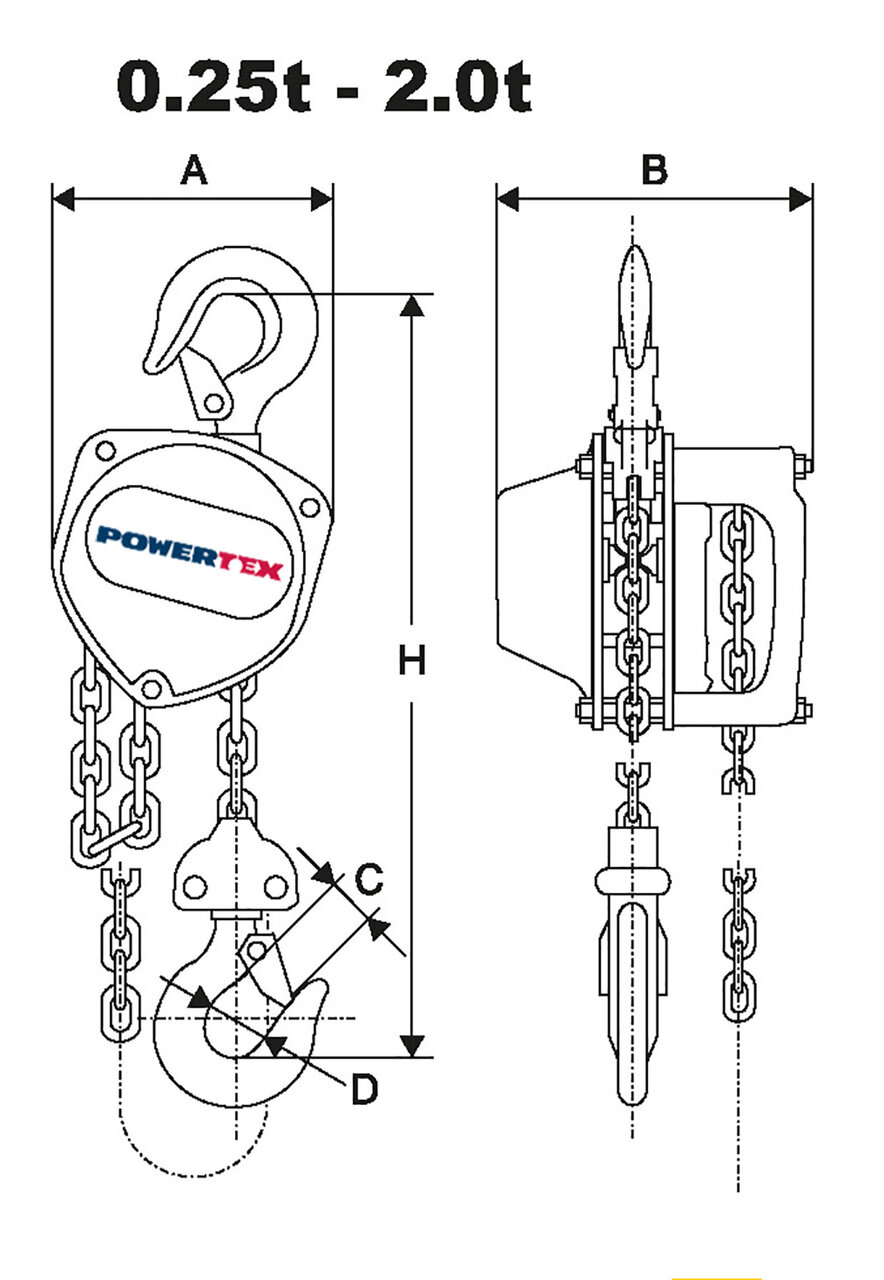

Artikel-Nr. WLL
t
Hubhöhe
m
Modell Lastkette mm Handkette (mm) Anzahl der Stränge Betätigungskraft (kg) A
mm
B
mm
C
mm
D
mm
H min (mm) Gewicht
kg
CAD
16.10PCBS20050030OLP 0,5 3 PCB-S2OLP/500KG 5,0 x 15,0 5,0 x 23,7 1 24,9 130 128 22 34 280 9,8
16.10PCBS20050060OLP 0,5 6 PCB-S2OLP/500KG 5,0 x 15,0 5,0 x 23,7 1 24,9 130 128 22 34 280 14,1
16.10PCBS20100030OLP 1 3 PCB-S2OLP/1000KG 6,3 x 19,0 5,0 x 23,7 1 28,4 150 145 26 39 330 11,7
16.10PCBS20100060OLP 1 6 PCB-S2OLP/1000KG 6,3 x 19,0 5,0 x 23,7 1 28,4 150 145 26 39 330 17,1
16.10PCBS20200030OLP 2 3 PCB-S2OLP/2000KG 8,0 x 24,0 5,0 x 23,7 1 34,3 185 175 35 49 385 18,9
16.10PCBS20200060OLP 2 6 PCB-S2OLP/2000KG 8,0 x 24,0 5,0 x 23,7 1 34,3 185 175 35 49 385 25,8
16.10PCBS20300030OLP 3 3 PCB-S2OLP/3000KG 7,1 x 21,0 5,0 x 23,7 2 34,3 220 158 37 50 510 28,9
16.10PCBS20300060OLP 3 6 PCB-S2OLP/3000KG 7,1 x 21,0 5,0 x 23,7 2 34,3 220 158 37 50 510 38,2
16.10PCBS20500030OLP 5 3 PCB-S2OLP/5000KG 9,0 x 27,0 5,0 x 23,7 2 37,2 255 183 43 60 615 37,1
16.10PCBS20500060OLP 5 6 PCB-S2OLP/5000KG 9,0 x 27,0 5,0 x 23,7 2 37,2 255 183 43 60 615 50,6

Die Handkette ist standardmäßig ½ m kürzer als die Hubhöhe
Andere Hubhöhen auf Anfrage
