Powertex

Der POWERTEX PLH-S2OLP Hebelzug ist ein qualitativ hochwertiges Hebezeug, das langlebig und mit dem ergonomischen Ratschenhebel leicht zu bedienen ist. Die OLP-Hebezüge sind werkseitig mit einer Überlastsicherung ausgestattet, die die maximale Betätigungskraft, die mit dem Ratschenhebel aufgebracht werden kann, begrenzt.

Merkmale:

  • Jedes Hebezeug wird vor Verlassen des Werks einer dynamischen Belastungsprüfung mit 1,5 x WLL unterzogen.
  • Kompakte, leichte Konstruktion
  • Kettenrad mit Nadellagern ausgestattet und Antriebswelle durch Nadellager und Gleitlager im Inneren gelagert, um einen reibungslosen und effizienten Betrieb zu gewährleisten
  • Sichere, gut abgedeckte automatische Lastreaktionsbremse
  • Ausgestattet mit 2 Bremsklinken und 4 Bremsfedern (doppelte Sicherheit im Vergleich zur Anforderung nach EN 13157)
  • Fein kalibrierte, in Europa hergestellte COROLIM® geschützte Lastkette für reibungslosen Betrieb
  • Die einzigartige Oberflächenbehandlung sorgt für hervorragenden Korrosionsschutz und ruhigen Lauf
  • Schwenkbare Haken an beiden Enden erleichtern die Positionierung in einer Linie
  • Die Haken sind so konstruiert, dass sie sich bei Überlastung öffnen, anstatt zu brechen
  • Haken mit hochbelastbaren Stahl-Sicherheitsverschlüssen
  • Haken mit seitlich eingeschmiedeten Deformationsprüfpunkten zur Überlasterkennung
  • RFID-Ausrüstung (Chip) für einfache Wartung und Inspektion
  • QR-Code für den Vor-Ort-Zugriff auf mehrsprachige Benutzerhandbücher
  • Prüfzertifikat und Konformitätserklärung liegen jedem Hebezeug bei
  • Verfügbare Ersatzteile
  • Material: Langlebige Ganzstahlkonstruktion
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, POWERTEX, Modell, WLL, Kette, Seriennummer, Benutzerhandbuch/QR-Code
  • Temperaturbereich: -10°C bis zu +50°C
  • Oberfläche: Pulverbeschichtete Oberfläche und plattierte Rahmenkomponenten
  • Standard: EN 13157, EN 818-7
  • Sicherheitsbeiwert: 4:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. WLL
t
Hubhöhe
m

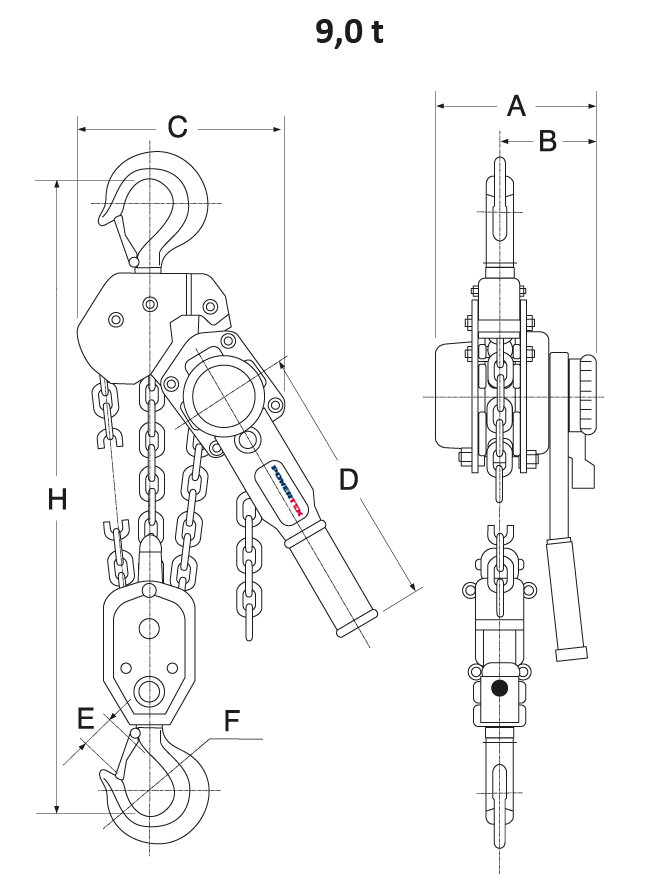

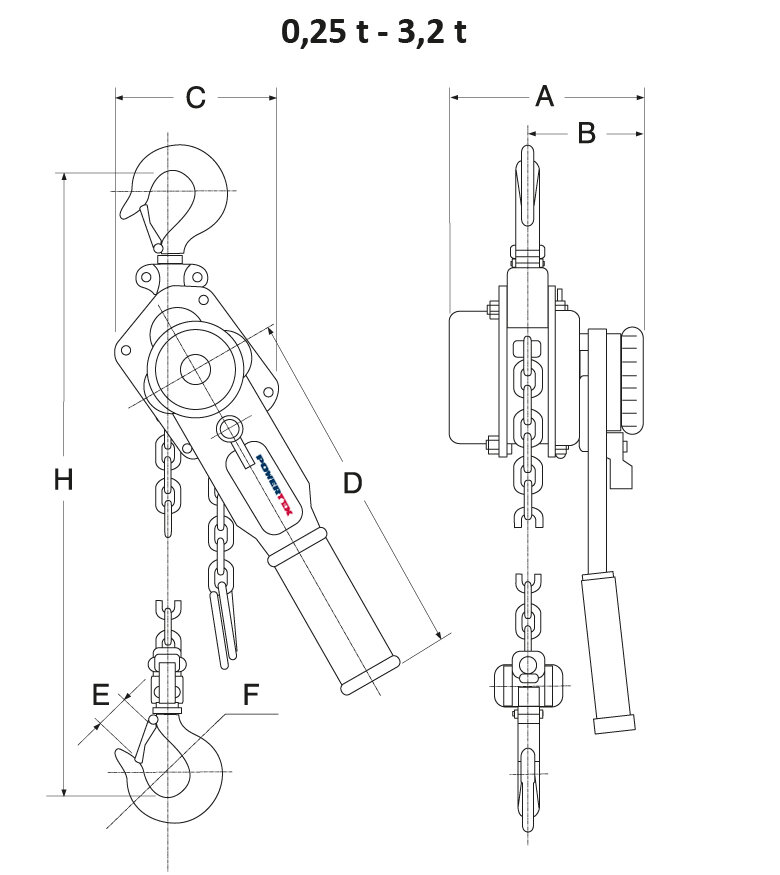

Modell Lastkette mm Anzahl der Stränge Betätigungskraft (kg) A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
H min (mm) Gewicht
kg
CAD
16.20PLHS20050015OLP 0,5 1,5 PLH-S2OLP/500KG 5,0 x 15,0 1 24,8 150 90 118 253 22 32 310 5,2
16.20PLHS20050030OLP 0,5 3 PLH-S2OLP/500KG 5,0 x 15,0 1 24,8 150 90 118 253 22 32 310 6
16.20PLHS20080015OLP 0,8 1,5 PLH-S2OLP/800KG 5,6 x 17,0 1 26,5 158 98 132 273 26 36 340 6,6
16.20PLHS20080030OLP 0,8 3 PLH-S2OLP/800KG 5,6 x 17,0 1 26,5 158 98 132 273 26 36 340 7,6
16.20PLHS20160015OLP 1,6 1,5 PLH-S2OLP/1600KG 7,1 x 21,0 1 29,5 185 111 145 378 29 43 400 11
16.20PLHS20160030OLP 1,6 3 PLH-S2OLP/1600KG 7,1 x 21,0 1 29,5 185 111 145 378 29 43 400 12,6
16.20PLHS20320015OLP 3,2 1,5 PLH-S2OLP/3200KG 10,0 x 28,0 1 33,5 212 124 198 418 37 50 520 19,9
16.20PLHS20320030OLP 3,2 3 PLH-S2OLP/3200KG 10,0 x 28,0 1 33,5 212 124 198 418 37 50 520 23,2
16.20PLHS20630015OLP 6,3 1,5 PLH-S2OLP/6300KG 10,0 x 28,0 2 37 212 124 230 418 43 53 640 24,6
16.20PLHS20630030OLP 6,3 3 PLH-S2OLP/6300KG 10,0 x 28,0 2 37 212 124 230 418 43 53 640 31,2
16.20PLHS20900015OLP 9 1,5 PLH-S2OLP/9000KG 10,0 x 28,0 3 42 212 124 338 418 44 67 730 50
16.20PLHS20900030OLP 9 3 PLH-S2OLP/9000KG 10,0 x 28,0 3 42 212 124 338 418 44 67 730 60

Andere Hubhöhen auf Anfrage
