Powertex
  • Cr6+ Free

Extrem kleiner und leichter Aluminium-Hebelzug. Er wiegt nur etwa 50 % eines ähnlichen Standardhebelzugs. Der Hebelzug kann sowohl zum Heben als auch zum Ziehen verwendet werden. 250 kg - 750 kg schwere Hebezüge werden mit einer praktischen Tragetasche/Gürteltasche geliefert.

Eigenschaften:

  • Sicher - Jedes Hebezeug wird vor dem Verlassen des Werks einer dynamischen Belastungsprüfung mit 1,5 x WLL unterzogen.
  • Kompakte, leichte Konstruktion mit Aluminiumabdeckungen
  • Langlebige Konstruktion mit pulverbeschichteter Oberfläche und plattierten Rahmenteilen
  • Hebelzug ist Chrom-6-frei
  • Abgedichtete Lager im Inneren maximieren die Effizienz und Wartungsfreundlichkeit.
  • Kettenradoberfläche gegen Verschleiß und Korrosion behandelt
  • Sichere und gut abgedeckte automatische Lastreaktionsbremse
  • Ausgestattet mit Doppelbremsklinken
  • Fein kalibrierte Lastkette aus europäischer Fertigung für reibungslosen Betrieb
  • Schwenkbare Haken an beiden Enden erleichtern die Positionierung in einer Linie
  • Die Haken sind so konstruiert, dass sie sich bei Überlastung öffnen, anstatt zu brechen
  • Haken mit hochbelastbaren Stahl-Sicherheitsverschlüssen
  • Haken mit seitlich eingeschmiedeten Deformationsprüfpunkten zur Überlasterkennung
  • RFID-Ausrüstung (Chip) für einfache Wartung und Inspektion
  • QR-Code für den Vor-Ort-Zugriff auf mehrsprachige Benutzerhandbücher
  • Prüfzertifikat und Konformitätserklärung liegen jedem Hebezeug bei
  • 14 Sprachen Benutzerhandbuch liegt jedem Hebezeug bei
  • Verfügbare Ersatzteile
  • Material: Langlebige Aluminium/Stahl-Konstruktion. Griff aus Gummi
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, POWERTEX, Modell, WLL, Kettentyp, Seriennummer, Benutzerhandbuch/QR-Code
  • Temperaturbereich: -10°C bis zu +50°C
  • Oberfläche: Weiß pulverbeschichteter Körper, Seitenplattenbaugruppe und Haken schwarz pulverbeschichtet
  • Standard: EN 13157, EN 818-7
  • Sicherheitsbeiwert: 4:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

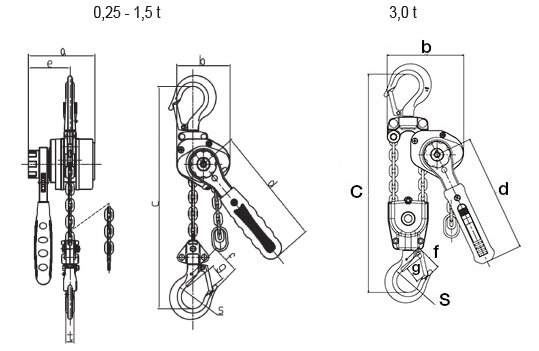

Artikel-Nr. WLL
t
Modell Hubhöhe
m
Lastkette mm Anzahl der Stränge Betätigungskraft (kg) a (mm) b (mm) c (mm) d
mm
e (mm) f (mm) g (mm) s (mm) t (mm) Gewicht
kg
CAD
16.20PALHS10025030 0,25 PALH-S1/250KG 3 3 x 9 1 29 87 68 200 145 55,5 35,5 21 32 11 1,95
16.20PALHS10050030 0,5 PALH-S1/500KG 3 4 x 12 1 27 100,5 81 250 160 62,5 42 24,5 34,5 12 3,3
16.20PALHS10075030 0,75 PALH-S1/750KG 3 5 x 15 1 33 105 92 260 180 64 42 28,5 35,5 14 4,3
16.20PALHS10150030 1,5 PALH-S1/1500KG 3 7,1 x 20,1 1 42 122 109 330 220 68,5 52 35 42,5 21,5 8,2
16.20PALHS10300030 3 PALH-S1/3000KG 3 7,1 x 20,1 2 43 122 160 432 220 68,5 61,9 43 50 24,5 12,4

Die letzten 3 Ziffern geben die Hubhöhe an. Zum Beispiel 030 = 3,0 m
Gewicht für Hebezeug mit 1,5 m Hub.
