Powertex
  • Cr6+ Free

Allgemein: Die POWERTEX Spannschraube PRSJ ist langlebig, leicht einstellbar und kann in einer Vielzahl von Anwendungen eingesetzt werden, bei denen die Länge des tragenden Teils angepasst werden muss.

Sie ist so konstruiert, dass eine schnelle Aufrüstung mit Standardwerkzeugen möglich ist und gleichzeitig das Gewinde durch die geschlossene Gehäusekonstruktion wirksam geschützt wird.

  • Sicher - Alle POWERTEX Spannschrauben wurden im Werk einem Belastungstest mit 1,5 x WLL unterzogen.
  • Kompakte, leichte Konstruktion
  • Einfache Anpassung der Länge mit Standardwerkzeugen
  • Die eingestellte Länge wird durch Schließen der beiden Kontermuttern sicher gesichert.
  • Langlebige Ganzstahlkonstruktion
  • Alle Teile sind für eine lange Lebensdauer feuerverzinkt (außer M6 und M8, die galvanisch verzinkt sind).
  • Das geschlossene Gehäusedesign schützt die Gewinde vor Beschädigung und verhindert gleichzeitig das Eindringen von Schmutz in den Mittelkörper.
  • Die Spannbacken sind mit Sicherheitsbolzen und -muttern und Haltebolzen aus Edelstahl ausgestattet.
  • Sicherheitsschrauben und -muttern sind zur schnellen Identifizierung als POWERTEX-Originalteile zusätzlich in blau und rot lackiert
  • Mehrsprachige Benutzerhandbücher enthalten

Standard: Maschinenrichtlinie 2006/42/EG

  • Kennzeichnung: CE-Kennzeichnung, POWERTEX, WLL und Chargennummer.
  • Oberfläche: Feuerverzinkt, außer bei M6 und M8, die galvanisch verzinkt sind.
  • Hinweis: M6 und M8 nicht zum Heben zugelassen. Die Modelle M10, M12, M16 und M20 haben einen Sicherheitsfaktor: 4:1
  • Warnhinweis: Die Spannschlösser dürfen nicht in der Länge verstellt werden, wenn sie zum Heben verwendet werden!llt werden!
  • Sicherheitsbeiwert: M10-M20: 4:1. M6, M8, M22-M52: 5:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

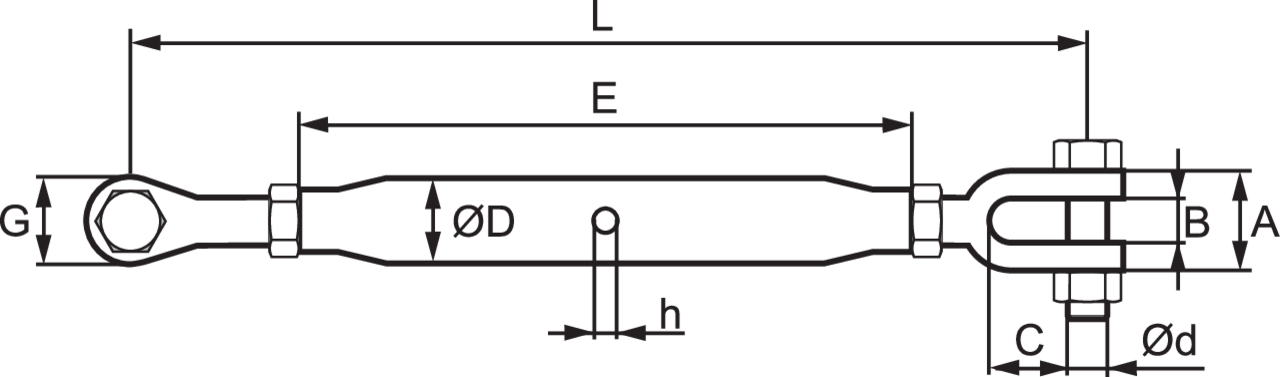

Artikel-Nr. Code WLL
t
Gewinde A
mm
B
mm
C
mm
Ø D (mm) E
mm
G
mm
Ø d (mm) h (mm) L min. L max. Gewicht
kg
CAD
11.50PRSJ002 1402 0,2 M6* 19 7 16 14,5 100 12 M5 6,5 180 255 0,13
11.50PRSJ003 1403 0,32 M8* 23 9 22 17,2 108 14 M6 8,5 210 285 0,25
11.50PRSJ005 1404 0,5 M10 20 10 16 17,2 150 18 M8 7 225 335 0,3
11.50PRSJ007 1406 0,7 M12 25 13 25 21,3 195 24 M10 8 315 470 0,65
11.50PRSJ012 1408 1,2 M16 34 18 38 27 230 31 M12 8 380 565 1,25
11.50PRSJ015 1409 1,5 M20 36 20 42 34 270 39 M16 12 450 660 2,2
11.50PRSJ022 1410 2,2 M22 44 25 50 34 295 46 M20 12 500 720 3,3
11.50PRSJ032 1411 3,2 M24 51 28 54 42 325 52 M22 12 555 800 4,6
11.50PRSJ048 1413 4,8 M33 62 38 71,5 50 370 60 M27 12 700 970 8,5
11.50PRSJ060 1415 6 M39 79 45 83,5 60,3 400 75 M33 16 780 1.060 15
11.50PRSJ085 1417 8,5 M45 94 50 86 76 400 85 M39 16 800 1.050 21
11.50PRSJ110 1419 11 M52 98 58 97,5 76 400 92 M45 16 870 1.100 24

Die Modelle M10, M12, M16 und M20 haben einen Sicherheitsfaktor: 4:1

*M6 und M8 nicht zum Heben zugelassen.

Toleranz ±5%.
