Allgemein: Standard-Kranunterflasche mit 2-Seilrollen für zahlreiche Krantypen wie zum Beispiel Hallenkrane, Mobil- und Raupenkrane. Diese Unterflasche ist die richtige Wahl für Anwendungen, bei denen der häufige Wechsel der Unterflasche oder große Hubhöhen eine untergeordnete Rolle spielen. Ausgerüstet mit wartungsfreien abgedichteten Rollenlagern.
- Sicherheitsfaktor 4:1.
- Hochfeste geschmiedete DIN Lasthaken
- Stahlgußseilrollen mit graphitgeschmierter Seilrille
- Robuste Seitenschilder
- Einsatztemperaturen von -40 bis +80°C.
- Schmierung an der Hakenaufhängung
- Kurze Bauhöhe für größere Hubhöhe
- Sicherheitsfalle mit Sicherheitssplint
- C3M Lackierung in Signalgelb

Optionen:
- Doppelhaken
- Doppelhaken mit Schäkelaufnahme
- Vierfachhaken.
- Schäkelblech

Hinweis: Gerne bieten wie Ihnen Ihre individuelle Sonderlösung an!

Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
WLL
t

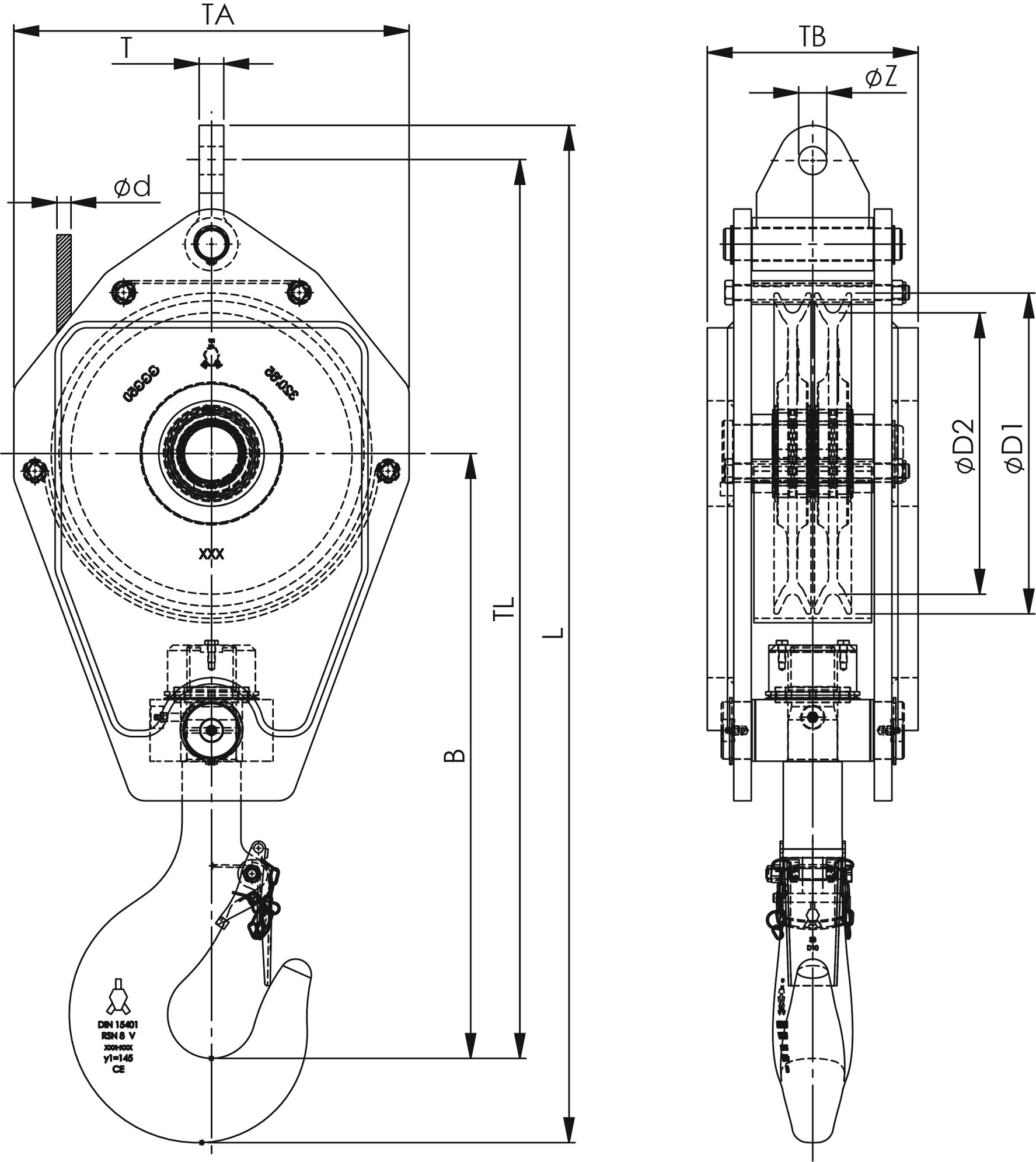

Modell Nr. für Drahtseil Ø (mm) Haken Nenngröße Ø D1 (mm) Ø D2 (mm) B (mm) O (mm) TA (mm) TB (mm) TL (mm) L (mm) T (mm) Ø Z (mm) Gewicht
kg
CAD
16 SRB 285 .16 .2 .16 .E 16 6 320 280 608 59 420 165 908 1.033 28 32 95
16 SRB 260 .14 .2 .16 .E 14 6 300 260 593 59 400 166 878 1.003 28 32 130
16 SRB 260 .16 .2 .16 .E 16 6 300 260 593 59 400 166 878 1.003 28 32 130
20 SRB 285 .16 .2 .20 .E .A 16 8 320 280 668 69 420 165 968 1.103 28 32 130
20 SRB 285 .16 .2 .20 .E .B 16 8 320 280 668 69 420 195 968 1.103 28 32 150
20 SRB 320 .16 .2 .20 .E 16 8 365 320 688 69 450 195 1.011 1.146 28 32 160
25 SRB 320 .16 .2 .25 .E 16 8 365 320 688 69 450 240 1.011 1.146 28 32 205
29 SRB 355 .19 .2 .29 .E 19 8 410 355 713 69 500 245 1.063 1.203 35 37 250
29 SRB 400 .22 .2 .29 .E 22 8 460 400 743 69 570 250 1.128 1.273 40 43 320
40 SRB 450 .24 .2 .40 .E 24 12 515 450 894 84 600 333 1.322 1.477 45 52 550
50 SRB 450 .26 .2 .50 .E 26 16 515 450 894 97 600 333 1.322 1.514 45 52 550
63 SRB 528 .26 .2 .63 .E 26 16 595 528 1.003 97 710 403 1.483 1.675 45 52 980
80 SRB 528 .28 .2 .80 .E 28 20 595 528 1.109 110 710 413 1.589 1.809 50 59 1.000
100 SRB 670 .28 .2 .100 .E 28 20 760 670 1.257 110 870 502 1.822 2.042 50 59 2.240
100 SRB 670 .32 .2 .100 .E 32 20 760 670 1.257 110 870 502 1.822 2.047 60 66 2.240

Download CAD
