Kranunterflasche mit 1-Seilrolle

Allgemein:
- Standard-Kranunterflasche für zahlreiche Krantypen wie zum Beispiel Hallenkrane, Mobil- und Raupenkrane. Diese Unterflasche ist die richtige Wahl für Anwendungen, bei denen der häufige Wechsel der Unterflasche oder große Hubhöhen eine untergeordnete Rolle spielen. Ausgerüstet mit wartungsfreien abgedichteten Rollenlagern.
- Sicherheitsfaktor 4:1.
- Hochfeste geschmiedete DIN Lasthaken
- Stahlgußseilrollen mit graphitgeschmierter Seilrille
- Robuste Seitenschilder
- Einsatztemperaturen von -40 bis +80°C.
- Schmierung an der Hakenaufhängung
- Kurze Bauhöhe für größere Hubhöhe
- Sicherheitsfalle mit Sicherheitssplint
- C3M Lackierung in Signalgelb

Optionen:
- Doppelhaken
- Doppelhaken mit Schäkelaufnahme
- Vierfachhaken.
- Schäkelblech

Hinweis: Gerne bieten wie Ihnen Ihre individuelle Sonderlösung an!

Kranunterflasche mit 1-Seilrolle
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

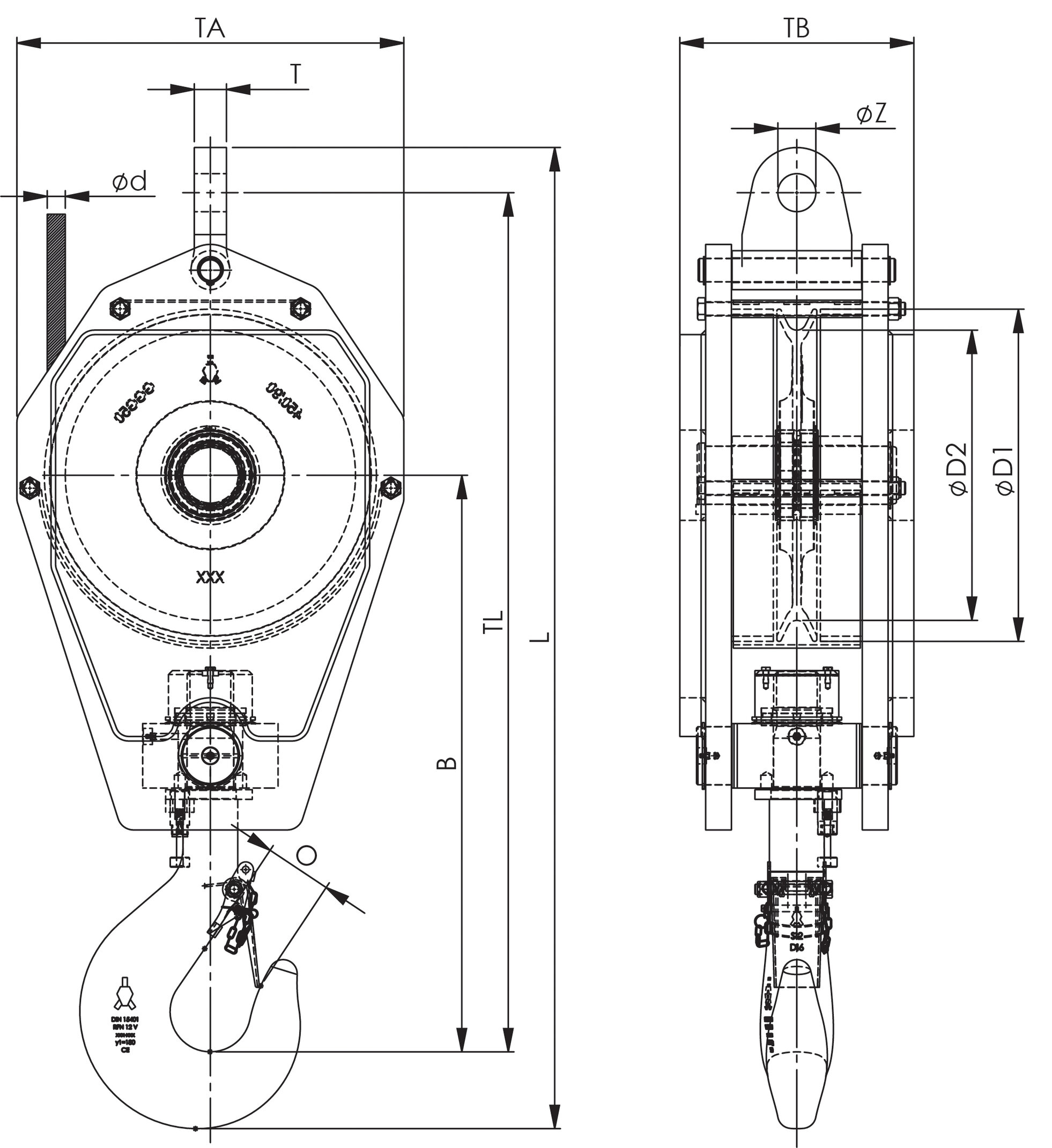

WLL
t		 Modell Nr. für Drahtseil Ø (mm) Haken Nenngröße Ø D1 (mm) Ø D2 (mm) B
mm		 O
mm		 TA (mm) TB
mm		 TL
mm		 L
mm		 T
mm		 Ø Z (mm) Gewicht
kg		 CAD
12,5 SRB 225 .14 .1 .12,5 .E 14 5 260 225 523 55 345 170 798 913 28 32 75
12,5 SRB 260 .14 .1 .12,5 .E 14 5 300 260 548 55 400 185 833 948 28 32 110
12,5 SRB 260 .16 .1 .12,5 .E 16 5 300 260 548 55 400 185 833 948 28 32 110
16 SRB 225 .14 .1 .16 .E 14 5 260 225 548 55 345 180 823 938 28 32 100
16 SRB 260 .16 .1 .16 .E 16 5 300 260 548 55 400 185 833 948 28 32 110
16 SRB 285 .16 .1 .16 .E 16 6 320 280 608 57 420 165 908 1.033 28 32 160
16 SRB 320 .16 .1 .16 .E 16 6 365 320 628 59 450 205 951 1.076 28 32 160
16 SRB 320 .19 .1 .16 .E 19 6 365 320 628 59 450 205 951 1.081 35 37 160
16 SRB 355 .16 .1 .16 .E .A 16 6 410 355 668 59 500 195 1.013 1.138 28 32 180
16 SRB 355 .19 .1 .16 .E 19 6 410 355 668 59 500 195 1.013 1.138 28 32 180
20 SRB 355 .19 .1 .20 .E 19 10 410 355 713 76 500 225 1.053 1.204 35 37 225
29 SRB 400 .22 .1 .29 .E 22 8 460 400 743 69 570 240 1.128 1.273 40 43 290
32 SRB 450 .26 .1 .32 .E .A 26 10 515 450 833 76 600 350 1.256 1.422 45 52 455
32 SRB 450 .24 .1 .32 .E .A 24 10 515 450 833 76 600 350 1.256 1.422 45 52 455
32 SRB 450 .24 .1 .32 .E .B 24 10 515 450 833 76 600 410 1.256 1.422 45 52 590
32 SRB 450 .26 .1 .32 .E .B 26 10 515 450 833 76 600 410 1.256 1.422 45 52 590
40 SRB 450 .24 .1 .40 .E .B 24 12 515 450 1.074 84 600 410 1.487 1.665 45 52 590
40 SRB 450 .26 .1 .40 .E 26 12 515 450 918 84 605 323 1.338 1.516 45 52 590
50 SRB 528 .24 .1 .50 .E 24 16 596 528 934 97 710 353 1.412 1.604 45 52 725
50 SRB 528 .26 .1 .50 .E 26 16 596 528 934 97 710 353 1.412 1.604 45 52 725
50 SRB 528 .28 .1 .50 .E 28 16 595 528 934 97 710 353 1.412 1.614 50 59 725
50 SRB 575 .28 .1 .50 .E 28 16 650 575 958 97 770 333 1.459 1.661 50 59 930
63 SRB 630 .32 .1 .63 .E 32 16 720 630 985 97 825 353 1.521 1.728 60 66 1.000
63 SRB 670 .28 .1 .63 .E 28 16 760 670 1.173 97 870 473 1.738 1.940 50 59 1.800
63 SRB 670 .32 .1 .63 .E 32 16 760 670 1.173 97 870 473 1.738 1.945 60 66 1.800

Download CAD
