Nemag

Allgemein: Dauerhafte Endverbindung für Drahtseile.

  • Material: Hochlegierter Stahl.
  • Kennzeichnung: Herstellerkennzeichen, Größe und Chargennummer.
  • Hinweis: Die angegebenen Tragfähigkeiten gelten für Greiferbetrieb. Für andere Anwendungen verwenden Sie Sicherheitsfaktor 5.
  • Sicherheitsbeiwert: 5:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

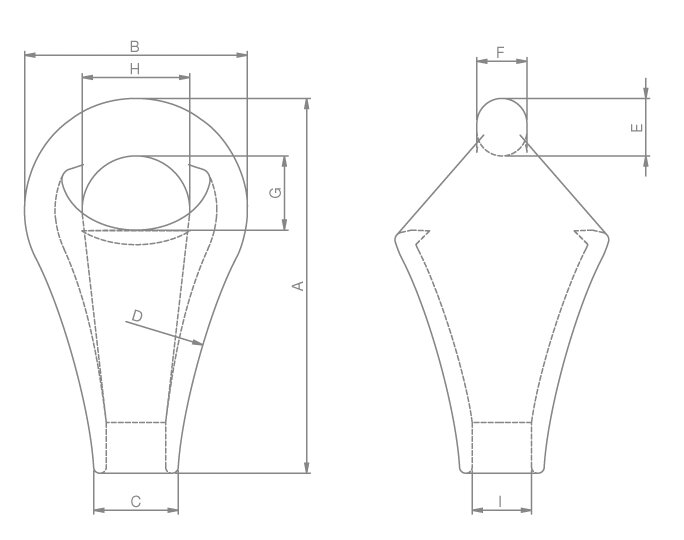

Artikel-Nr. Modell WLL
t
MBK
t
Seildurchmesser (mm) A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
mm
Gewicht
kg
CAD
10.10NRPS02 RP-2 2 14 12-13 95 56 25 195 15,5 13,5 22 25 16 0,4
10.10NRPS03 RP-3 2,5 17,5 14-15 109 64 28 220 17,5 15,5 24 29 19 0,6
10.10NRPS04 RP-4 3 22,5 16-17 123 70 31 220 19,5 17,5 26 31 21 0,9
10.10NRPS05 RP-5 4,5 27,5 18-19 135 84 33 245 21 19 30 42 23 1,3
10.10NRPS06 RP-6 5 35 20-21 152 84 36 310 23 21 33 38 26 1,5
10.10NRPS07 RP-7 7 42,5 22-24 166 100 40 310 26 23 37 48 30 2,2
10.10NRPS08 RP-8 8 52,5 25-27 186 100 43 350 28 25 39 44 32 2,4
10.10NRPS09 RP-9 11 70 28-30 202 120 45 350 31 27 40 58 35 3,7
10.10NRPS10 RP-10 13 85 31-33 222 120 52 445 32 28,5 45 56 39 4,1
10.10NRPS11 RP-11 15 95 34-36 239 142 55 445 36 31,5 50 70 42 5,9
10.10NRPS12 RP-12 17 110 37-39 264 142 60 495 39 34,5 51 64 45 6,7
10.10NRPS13 RP-13 21 125 40-42 285 166 63 555 43 36,5 59 80 48 9,3
10.10NRPS14 RP-14 26 155 43-45 312 166 68 595 47 40 62 72 51 10,5
10.10NRPS15 RP-15 30 180 46-48 337 170 75 595 51 44 66 68 55 12,1
10.10NRPS17 RP-17 42,5 240 52-56 400 220 84 880 60 54 75 90 63 21,3
















Download CAD

Beschreibung

CAD
Download

Kombination der Nemag Bügelseilbirne mit Nemag Schäkel

Eine Seilbirne kann an einem Schnellverschluss der gleichen Größe oder an einem Verschluss mit einer anderen Größe angebracht werden, wie in der Tabelle angegeben.


Birnen Nr.

Verbindung Nr.
1
2
3 4
4 4-5
5 4-5-06
6 5-6-07
7 6-7-8-9
8 7-8-09
9 8-9-10
10 9-10-11
11 10-11-12
12 11-12-13
13 12-13-14
14 13-14-15
15 14-15
17 17
