Das REMA EFS Fahrwerk kann nur in Verbindung mit dem REMA SR Elektro-Hebezug montiert werden.

Merkmale

  • Doppelte Tragachse.
  • Radbruch- und Kippsicherung sorgen für optimale Sicherheit.
  • Stahlräder-Ausführung.
  • Ein oder zwei Fahrgeschwindigkeiten.
  • Ohne 24 V Schützensteuerung und Hängetaster.
  • Ohne Aufhängeöse.
  • Ohne Gegengewicht.

Technische Daten

  • Betriebsspannung: 400V
  • Isolation Klasse: F
  • Schutzklasse: IP54
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 12100, EN 13157, EN 1492-2
  • Hinweis: Bei Ihrer Bestellung geben Sie bitte Ihre Flanschbreite an
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.
Artikel-Nr. Code WLL
t

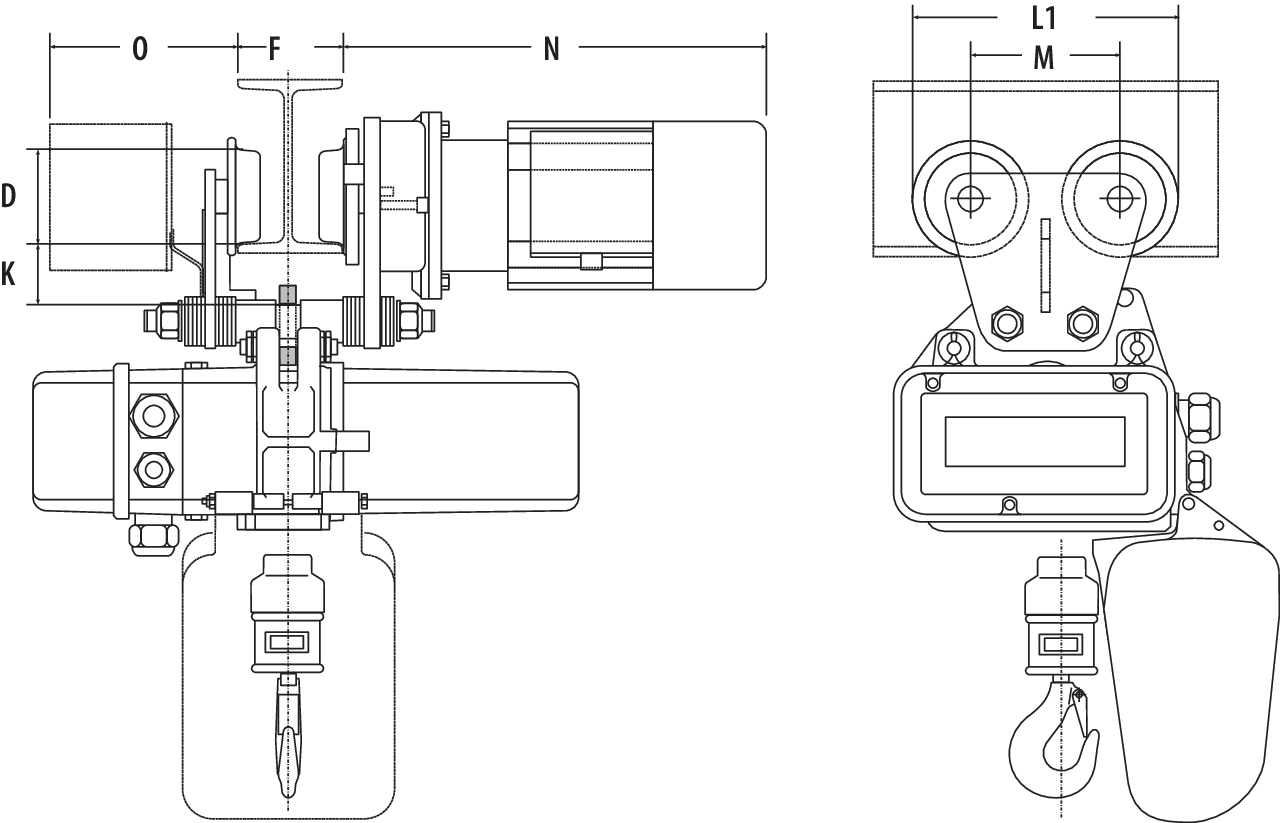

Modell Motor kW Mindest Kurvenradius (mm) Fahrwerksgeschwindigkeit (m/min) D
mm
F
mm
K
mm
L1
mm
M
mm
N
mm
O
mm
Gewicht
kg
CAD
0817001-1 8717365149368 0,5 EFS500KG-16M/MIN-50/106MM HFDS 0,12 1.000 16 70 50-106 33 216 112 230 142 15
0817001-3 8717365149573 0,5 EFS500KG-16M/MIN-210/300MM HFDS 0,12 1.000 16 70 210-300 33 216 112 230 142 15
0817001-4 8717365149375 0,5 EFS500KG-16M/MIN-50/106MM-24V 0,12 1.000 16 70 50-106 33 216 112 230 142 15
0817001-5 8717365149580 0,5 EFS500KG-16M/MIN-110/200MM-24V 0,12 1.000 16 70 110-200 33 216 112 230 142 15
0817001-6 8717365149597 0,5 EFS500KG-16M/MIN-210/300MM-24V 0,12 1.000 16 70 210-300 33 216 112 230 142 15
0817001-2 8717365149566 0,5 EFS500KG-16M/MIN-110/200MM HFDS 0,12 1.000 16 70 110-200 33 216 112 230 142 15
0818001 8717365002304 0,5 EFS500-5/20 0.04/0.18 1.000 5/20 70 50-300 33 216 112 292 280 19
0817005-5 8717365149702 2 EFS1T/2T-16M/MIN-137/215 24V 0,12 1.500 16 70 137-215 38 216 112 220 146 17
0817005-9 8717365179662 2 EFS1T/2T/5,2-16M/MIN-220/300 HFDS 0,12 1.500 16 70 220-300 38 216 112 220 146 17
0817005-8 8717365179655 2 EFS1T/2T/5,2-16M/MIN-137/215 HFDS 0,12 1.500 16 70 137-215 38 216 112 220 146 17
0817005-7 8717365179648 2 EFS1T/2T/5,2-16M/MIN-66/135 HFDS 0,12 1.500 16 70 66-137 38 216 112 220 146 17
0817005-6 8717365149719 2 EFS1T/2T-16M/MIN-220/300 24V 0,12 1.500 16 70 220-300 38 216 112 220 146 17
0817005-3 8717365149689 2 EFS1T/2T-16M/MIN-220/300 HFDS 0,12 1.500 16 70 220-300 38 216 112 220 146 17
0817005-4 8717365149696 2 EFS1T/2T-16M/MIN-66/135 24V 0,12 1.500 16 70 66-135 38 216 112 220 146 17
0817005-2 8717365149672 2 EFS1T/2T-16M/MIN-137/215 HFDS 0,12 1.500 16 70 137-215 38 216 112 220 146 17
0817005-12 8717365179693 2 EFS1T/2T/5,2-16M/MIN-220/300 24V 0,12 1.500 16 70 220-300 38 216 112 220 146 17
0817005-11 8717365179686 2 EFS1T/2T/5,2-16M/MIN-137/215 24V 0,12 1.500 16 70 137-215 38 216 112 220 146 17
0817005-10 8717365179679 2 EFS1T/2T/5,2-16M/MIN-66/135 24V 0,12 1.500 16 70 66-135 38 216 112 220 146 17
0817005-1 8717365149665 2 EFS1T/2T-16M/MIN-66/135 HFDS 0,12 1.500 16 70 66-135 38 216 112 220 146 17
0818005 8717365002328 2 EFS2000-5/20 0.04/0.18 1.500 5/20 70 66-300 35 216 112 292 280 18
0818007 8717365002335 3,2 EFS3200-5/20 0.04/0.18 1.500 5/20 103 82-300 38 293,5 152,5 385 280 34
0818009 8717365002342 6,3 EFS6300-4/16 0.06/0.25 2.000 4/16 122 90-310 38 293,5 152,5 409 280 63
0818011 8717365022579 12,5 EFS12500-4/16 0.12/0.55 2.500 4/16 150 140-310 38 351 191 409 280 150
