Die Hebeklemme REMA CS wurde zum sicheren Heben und Transportieren von Stahlplatten in vertikaler Position entwickelt.

Merkmale

  • Mit Standard-Aufhängung, beweglich in eine Richtung
  • Die Sicherheitsverriegelung übt mittels einer Feder eine Anfangskraft auf die Stahlplatte aus, dadurch kann sie nicht aus der Klemme fallen.
  • Die Traglast und die Maulöffnung sind auf der Hebeklemme gekennzeichnet
  • Sicherheitsfaktor von mindestens 5-facher Traglast
  • Jede Hebeklemme wurde mit 2-facher Traglast geprüft

Anwendung

  • Zum Heben von Stahlplatten mit einer Härte bis 37 RC (345 HB)
  • Geeignet zum Heben, 180° Verdrehen und vertikalen Transport von Stahlplatten
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 12100, EN 13155
  • Hinweis: Minimale Belastung 10% der Tragfähigkeit
  • Sicherheitsbeiwert: 5
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.

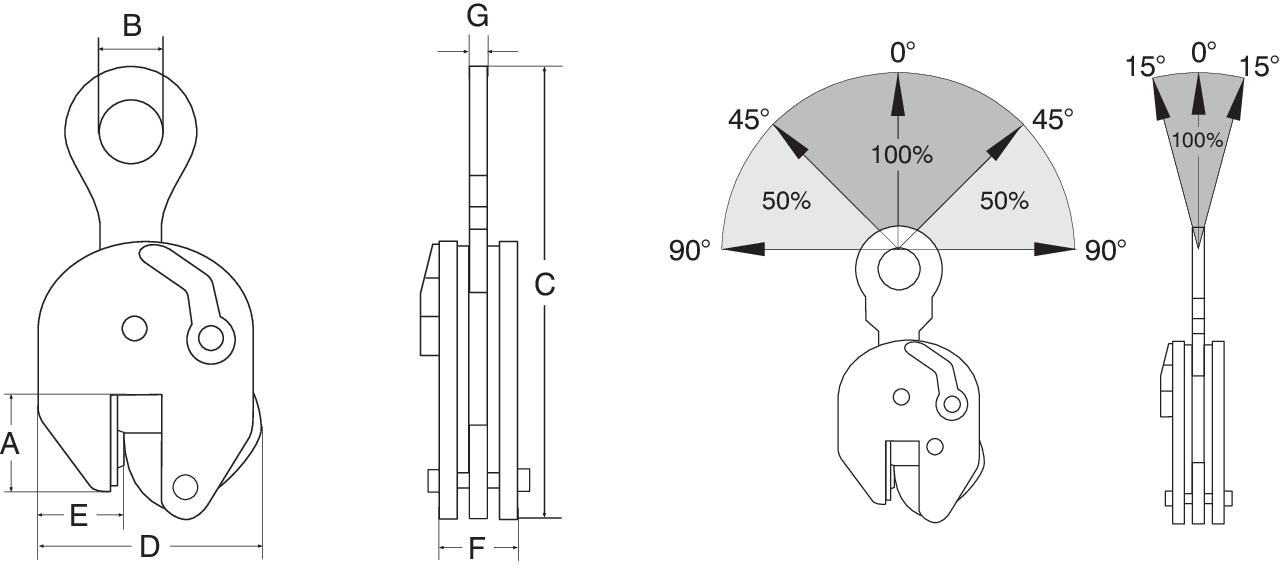

Artikel-Nr. Code WLL Modell Maulweite
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Gewicht CAD
3360001 8717365015595 0,75 CS-0.75 0-13 47 30 205 100 35 37 10 1,5
3360002 8717365261862 1 CSE-1.0 0-25 55 45 265 142 38 47 15 3,6
3361002 8717365015625 2 CS-2.0 0-35 80 65 335 185 55 56 17 6,5
3361003 8717365015632 3 CS-3.0 0-35 80 65 335 185 55 56 17 7
3361004 8717365015649 4 CS-4.0 0-45 85 70 430 230 60 78 20 16
3361006 8717365015656 6 CS-6.0 0-50 114 75 490 255 78 78 20 20
3361009 8717365015663 9 CS-9.0 0-55 112 75 530 267 70 86 20 26
3361013 8717365015670 12 CS-12.0 0-52 148 85 617 295 100 94 44 42
3361015 8717365015687 15 CS-15.0 0-75 159 86 760 375 135 105 50 71
