Merkmale

  • Lastdruckbremse.
  • Einstellbare Kurbellänge und rückstoßfrei.
  • Die Trommel und die Achsen laufen auf Nadellagern.
  • Die Modelltypen WW-2000-WW-5000 haben wahlweise zwei Hubgeschwindigkeiten.
  • Serienmäßige Einbrennlackierung RAL2004.

Standard Lieferung

  • Ohne Stahlseil.

Optionen

  • Elektrolytisch verzinkte Ausführung.
  • Freilauf für die Modelltypen WW-2000 bis WW-5000.
  • Trennstege für den Betrieb mit mehreren Seilen.
  • Gerillte Trommel.
  • Für das passende Seil beraten wir Sie gerne.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 13157, EN 12100
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.
Artikel-Nr. Code WLL Modell Seildurchmesser
mm
Hub/Kurbelumdrehung,
mm
Seil Nutslänge
m
Kurbelkraft
kg
Zulässige Traglast oberste Lage
kg
Zulässige Traglast erste Lage
kg
Gewicht CAD
2016001 8717365008771 0,25 WW-250 4 17 104 3,5 95 250 13
2016003 8717365008788 0,5 WW-500 6 20 78 9 239 500 16
2016005 8717365008795 1 WW-1000 8 13 63 15,5 542 1.000 26
2016007 8717365008801 1,5 WW-1500 10 9 41 19 845 1.500 28
2016009 8717365008818 2 WW-2000 12 12/6 46 22/13 1.129 2.000 60
2016011 8717365008825 3 WW-3000 14 11/6 52 27/14 1.861 3.000 78
2016012 8717365024269 4 WW-4000 16 11/4 52 35/13 2.390 4.000 80
2016013 8717365008849 5 WW-5000 18 12/4 40 58/17 3.165 5.000 115

Download CAD

Beschreibung

CAD
Download

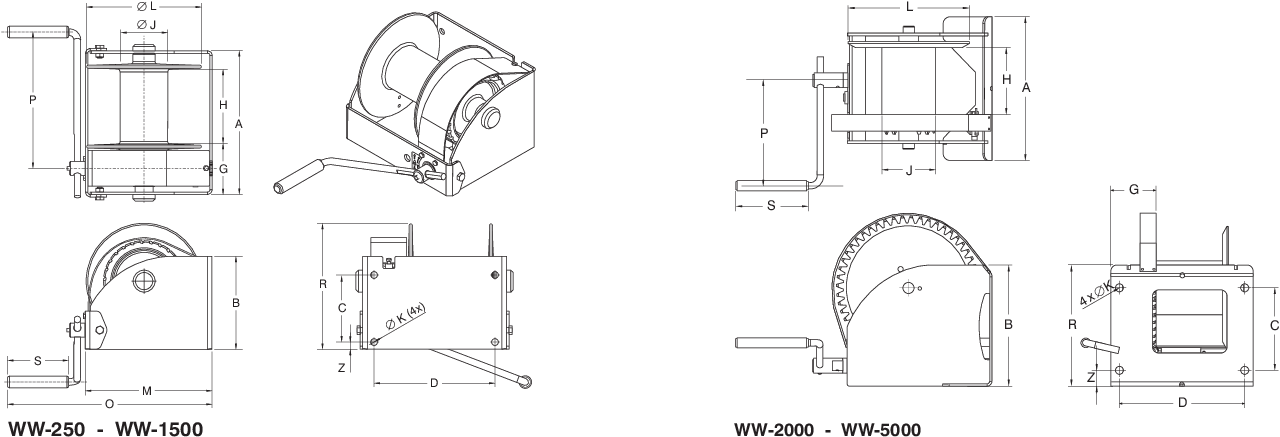

Type A B C D G H J K L M N O P R S
WW-250 238 145 100 192 106 102 48 14 160 191 15 410 280 171 130
WW-500 269 160 115 223 107 131 70 14 190 221 15 440 325 192 130
WW-1000 302 195 141 254 110 160 102 14 240 266 15 490 350 264 130
WW-1500 302 250 178 254 111 160 102 14 240 278 15 490 350 306 130
WW-2000 410 310 196 360 137 176 133 25 312 382 45 724 380 421 220
WW-3000 436 365 251 386 137 176 165 25 376 442 47 784 380 523 220
WW-4000 436 365 251 386 137 174 165 25 376 442 47 784 380 523 220
WW-5000 436 425 316 386 137 200 219 25 437 494 38 836 380 599 220

info/Erzatsteile
