Das REMA 211/211 BF Rollfahrwerk lässt sich schnell montieren nach optimaler Einstellung der Einstellringe.

Merkmale

  • Einstellbare Flanschbreite durch Einstellringe.
  • Geeignet für diverse Profile, sowohl mit geradem als auch schrägem Flansch.
  • Stahlräder-Ausführung.
  • Niederige Bauhöhe in Kombination mit S-200 Handkettenzügen 500/1000 und 2000 kg.
  • Radbruch- und Kippsicherung sorgen für optimale Sicherheit.
  • Lagerung mit wartungsfreien Kugellagern.
  • Wartungsfrei und benutzerfreundlich.
  • Standard-Ausführung REMA 211.
  • Breitflansch-Ausführung REMA 211BF.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 12100, EN 13157
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.

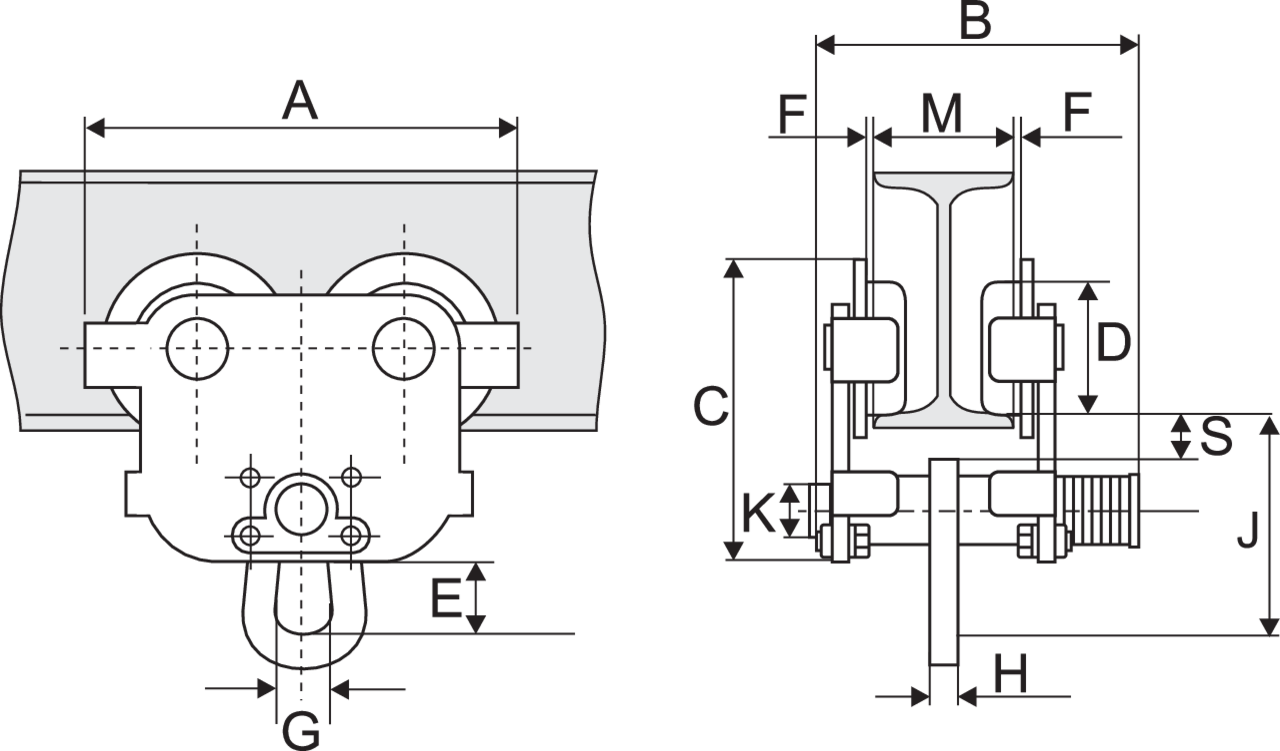

Artikel-Nr. Code WLL
kg
Modell Flanschbreite (mm) Mindest Kurvenradius (mm) A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
S (mm) Gewicht
kg
CAD
0924000 8717365260261 250 211-0.25-50/152 50/152 800 188 208 137 50 29 1,5~3 28 6 104 20 27 4,6
0924001 8717365260278 500 211-0.5-50/135 50/135 800 205 198 150 55 30 1,5~3 28 8 11 28 27 6,8
0924101 8717365261947 500 211BF-0.5-130/215 130/215 800 205 278 150 55 30 1,5~3 28 8 111 28 27 6,8
0924102 8717365261954 500 211BF-0.5-215/300 215/300 800 205 363 150 55 30 1,5~3 28 8 111 28 27 6,8
0924003 8717365260285 1.000 211-1.0-55/140 55/140 1.000 242 211 174 68 30 1,5~3 32 10 118 32 28 11,2
0924201 8717365261961 1.000 211BF-1.0-140/215 140/215 1.000 242 286 174 68 30 1,5~3 32 10 118 32 28 11,2
0924202 8717365261978 1.000 211BF-1.0-215/300 215/300 1.000 242 371 174 68 30 1,5~3 32 10 118 32 28 11,2
0924005 8717365260292 2.000 211-2.0-65/155 65/155 1.100 270 238 194 80 49 1,5~3 40 12 147 36 27 16,9
0924301 8717365261985 2.000 211BF-2.0-150/230 150/230 1.100 270 313 194 80 49 1,5~3 40 12 147 36 27 16,9
0924302 8717365261992 2.000 211BF-2.0-230/300 230/300 1.100 270 383 194 80 49 1,5~3 40 12 147 36 27 16,9
0924007 8717365260308 3.000 211-3.0-90/180 90/180 1.300 325 246 234 100 60 1,5~3 49 14 177 44 29 28,6
0924401 8717365262005 3.000 211BF-3.0-160/230 160/230 1.300 325 316 234 100 60 1,5~3 49 14 177 44 29 28,6
0924402 8717365262012 3.000 211BF-3.0-230/300 230/300 1.300 325 386 234 100 60 1,5~3 49 14 177 44 29 28,6
0924009 8717365260315 5.000 211-5.0-90/180 90/180 1.500 370 280 267 110 79 1,5~3 59 16 219 55 29 44,8
0924501 8717365262029 5.000 211BF-5.0-180/230 180/230 1.500 370 330 267 110 79 1,5~3 59 16 219 55 29 44,8
0924502 8717365262036 5.000 211BF-5.0-230/300 230/300 1.500 370 330 267 110 79 1,5~3 59 16 219 55 29 44,8
