Der gerade Schäkel ist durch den Sicherheitsbolzen ist die ideale Lösung geeignet für den kurfristigen Einsatz (Häufiges öffnen und schließen).

Merkmale

  • Gefertigt aus hochfestem vergütetem Stahl
  • Mit Augbolzen - Meist für nicht permanente Zwecke eingesetzt
  • Gerade Ausführung (Kettenschäkel), Meist für Systeme mit Einfachbelegung
  • Kennzeichnung: nach Norm, CE-Kennzeichnung
  • Standard: EN 13889
  • Sicherheitsbeiwert: 6
  • Güteklasse: 6
Wählen Sie eine Zeile aus der untenstehenden Tabelle aus und klicken Sie dann auf die Schaltfläche In den Warenkorb hinzufügen.

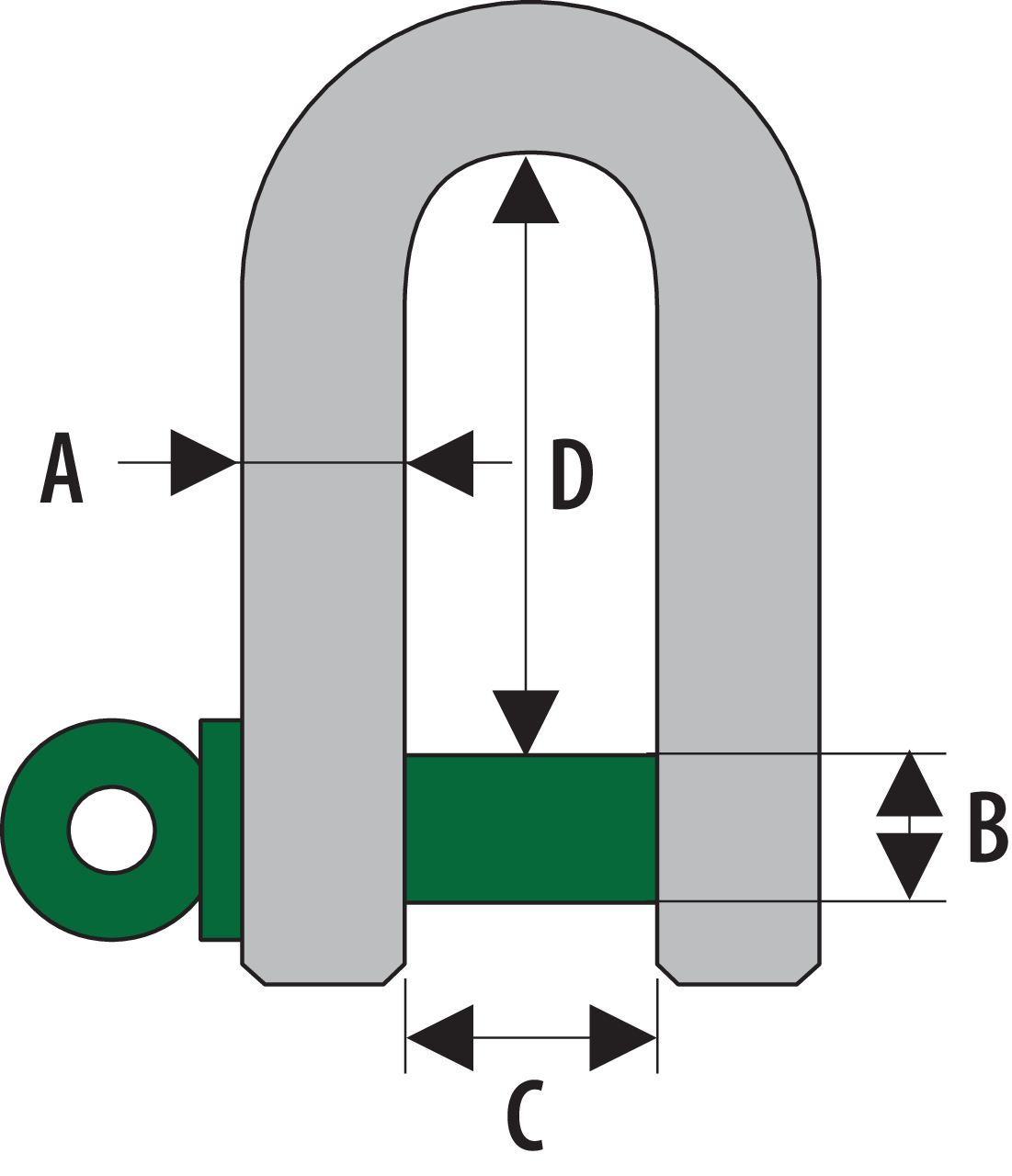

Artikel-Nr. Code WLL Modell A
mm
B
mm
C
mm
D
mm
Gewicht CAD
3013001 8717365013614 0,5 G4151-1/4 7 8 12 25 0,06
3013003 8717365013621 0,75 G4151-5/16 9 10 13,5 27 0,11
3013005 8717365013638 1 G4151-3/8 10 11 16,1 31 0,16
3013007 8717365013645 1,5 G4151-7/16 11 13 18 37 0,21
3013009 8717365013652 2 G4151-1/2 13,5 16 22 43 0,37
3013011 8717365013669 3,25 G4151-5/8 16 19 27 51 0,65
3013013 8717365013676 4,75 G4151-3/4 19 22 31 59 1,06
3013015 8717365013683 6,5 G4151-7/8 22 25 36 73 1,56
3013017 8717365013690 8,5 G4151-1 25 28 43 85 2,32
3013019 8717365013706 9,5 G4151-1.1/8 28 32 47 90 3,28
3013021 8717365013713 12 G4151-1.1/4 32 35 51 94 4,51
3013023 8717365013720 13,5 G4151-1.3/8 35 38 57 115 5,93
3013025 8717365013737 17 G4151-1.1/2 38 42 60 127 7,89
3013027 8717365013744 25 G4151-1.3/4 45 50 74 149 13,4
3013029 8717365025761 35 G4151-2 50 57 83 171 16,86
3013031 8717365025778 42,5 G4151-2.1/4 57 65 95 190 24,56
3013033 8717365025785 55 G4151-2.1/2 65 70 105 203 32,65

Download CAD
