Crosby

Allgemein: Der Hebebandschäkel S-280 stellt eine sichere Verbindung von Hebebändern und Rundschlingen mit Ösenhaken, Aufhängeringen oder Schäkeln her. Die robuste Kunststoffabdeckung sorgt für den Schlaufenschutz direkt an der Aufhängung und verhindert ein Verrutschen der Schlaufe.

  • Material: Legierter Stahl.
  • Oberfläche: Rot lackiert.
  • Sicherheitsbeiwert: 5:1.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

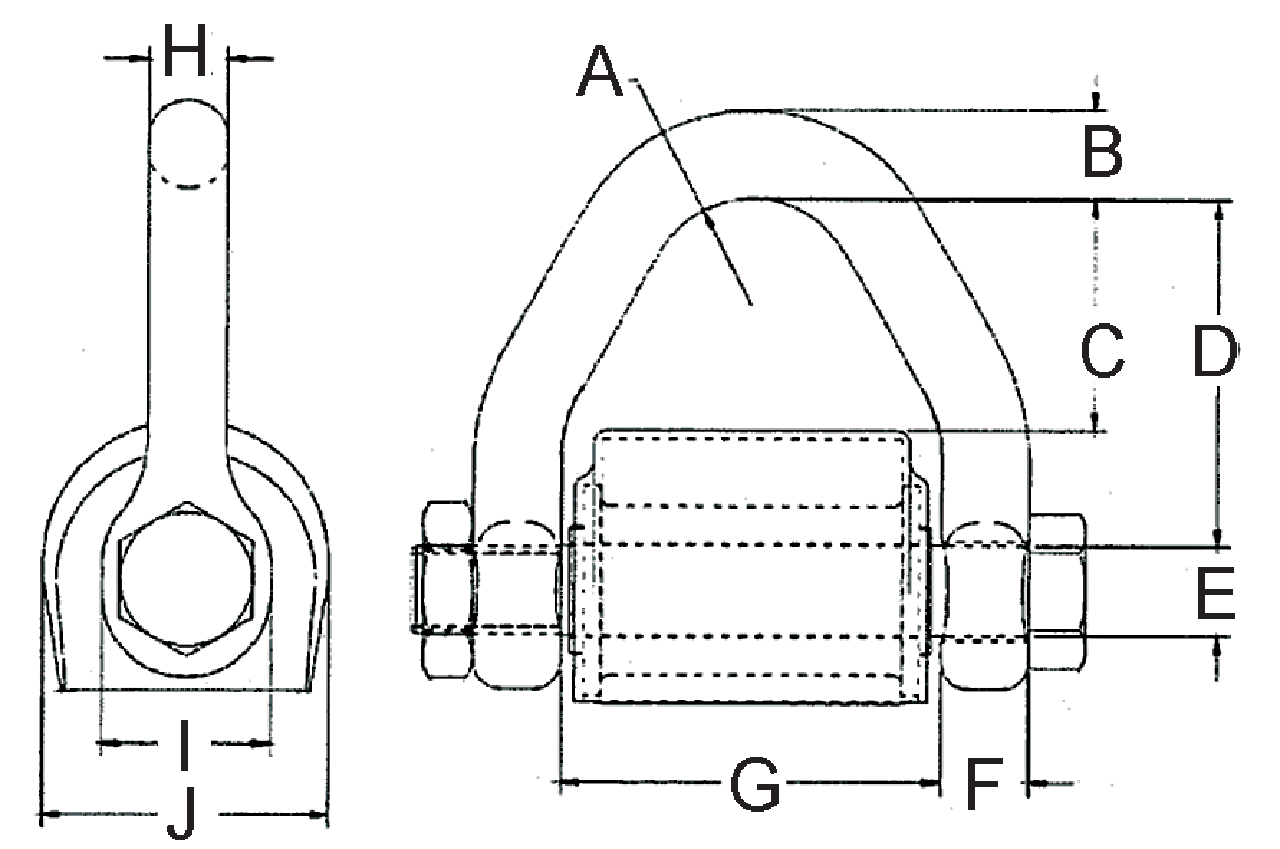

Artikel-Nr. WLL
t
Hebebänder* Bandbreite (mm) Hebebänder* Schlaufenbreite (mm) Hebebänder* Lagen A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
mm
J
mm
Gewicht
kg
CAD
11.341021681 2,95 50 50 2 19,1 15,7 41,4 62,0 16,0 15,7 68,5 14,2 30,2 51,5 0,68
11.341021690 4,08 75 35 2 19,1 17,5 27,9 51,0 19,1 17,5 55,5 15,2 35,1 59,5 0,86
11.341021700 5,67 100 50 2 19,1 20,6 42,2 65,0 22,4 19,1 68,5 17,5 41,1 62,5 1,32
11.341021709 7,7 150 75 2 25,4 23,9 62,5 89,0 25,4 22,4 93,5 22,4 47,8 72,0 2,31
* Ausgelegt für die Verwendung mit Typ III (Auge & Auge), Klasse 7, 2-lagige Bandschlingen. Für 3" und größere Gurtbandbreiten ist ein konisches Auge erforderlich.
** Die maximale Prüfkraft beträgt das 2-½fache der WLL. Die minimale Bruchfestigkeit beträgt das 5-fache der WLL.
