Allgemein: Der Crosby S-253 Bolzenschäkel vom Typ Sling Schäkel ist für die Verbindung von Schlingen mit Stahlbeschlägen vorgesehen.

Standard: Erfüllt oder übertrifft alle Anforderungen der ASME B30.26, einschließlich der Anforderungen an Kennzeichnung, Duktilität, Auslegungsfaktor, Probebelastung und Temperatur. Wichtig ist, dass diese Schäkel andere kritische Leistungsanforderungen erfüllen, einschließlich Ermüdungslebensdauer, Stoßfestigkeit und Rückverfolgbarkeit des Materials, die von ASME B30.26 nicht behandelt werden.

  • Material: Legierter Stahl.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Jeder Schäkel besitzt einen Produkt Identifikations Code (PIC) zur Nachverfolgbarkeit des Vormaterials sowie der Angabe zur Tragkraft und dem eingeschmiedeten Herstellernamen "Crosby®".
  • Oberfläche: Rot lackiert.
  • Standard: EN 13889
  • Sicherheitsbeiwert: 5:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

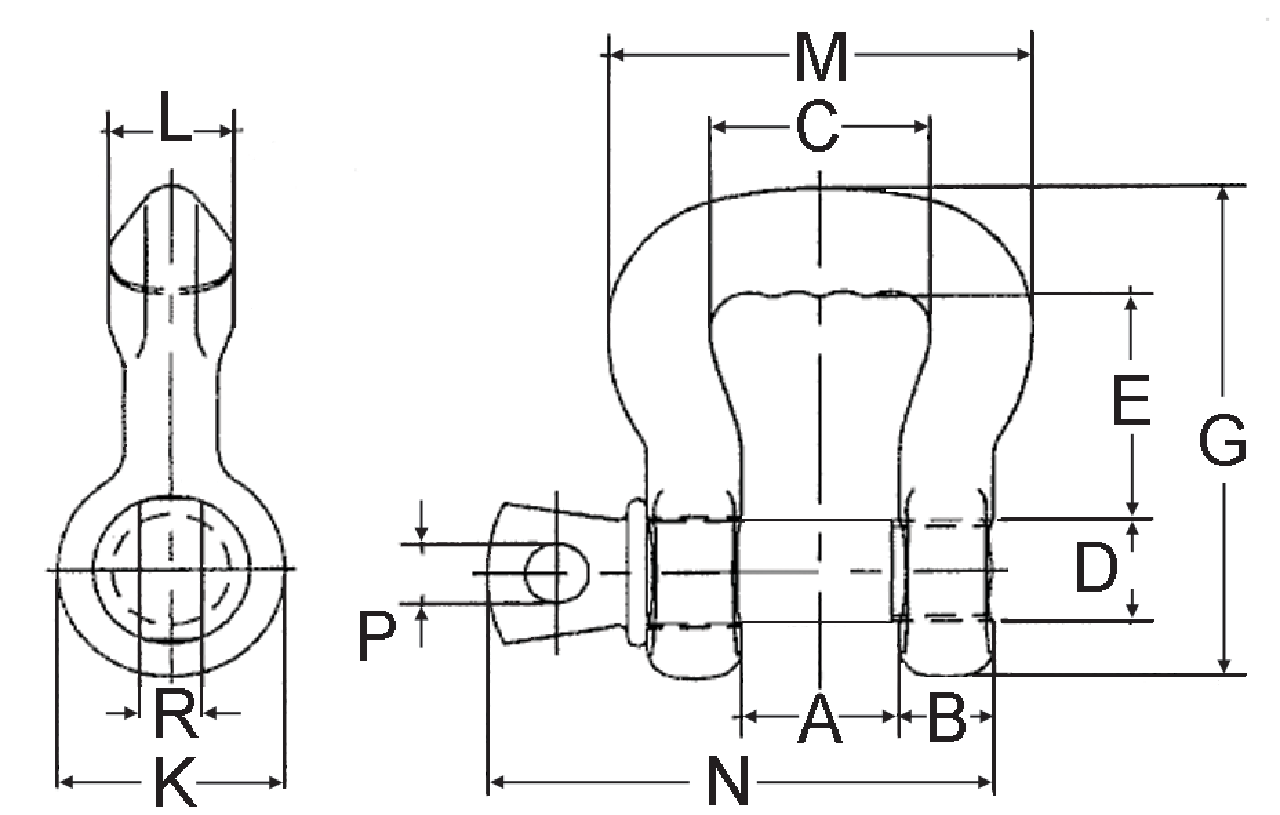

Artikel-Nr. WLL
t
Schlaufenbreite (mm) A
mm
B
mm
C
mm
D
mm
E
mm
G
mm
K
mm
L
mm
M
mm
N
mm
P
mm
R
mm
Gewicht
kg
CAD
11.341020575 3,25 25 22,4 15,7 35,1 19,1 38,1 86,0 38,1 19,1 68,5 82,0 11,2 25,4 0,64
11.341020584 6,5 35 31,8 19,1 44,5 22,4 47,8 105 46,0 25,4 86,0 102 12,7 30,2 1
11.341020593 8,75 50 35,1 22,4 57,0 25,4 71,5 140 53,0 28,4 106 114 12,7 36,6 1,72
11.341020602 12,5 75 41,1 28,4 82,6 31,8 77,5 161 66,5 35,1 143 142 15,7 46,0 3,31
11.341020611 20,5 100 54,0 35,1 114 38,1 133 240 79,0 44,5 191 175 19,1 54,0 6,89
11.341020620 35 125 63,5 44,5 140 51,0 161 292 106 57,0 233 220 25,4 73,0 14
11.341020629 50 150 76,0 54,0 165 57,0 196 349 121 70,0 279 260 31,0 81,0 23,6

* Die maximale Prüflast beträgt das 2,5-fache der Arbeitsbelastungsgrenze. Die minimale Bruchfestigkeit beträgt das 5-fache der Tragfähigkeitsgrenze.
