Powertex

- Kompakt, leichte Konstruktion.
- Langlebig, pulverbeschichtete Stahlkomponenten
- Sicher, vollverschlossene automatische Lastbremse
- Europäische, COROLIM® beschichtete Lastkette
- Unterer Lasthaken kugelgelagert.
- RFID-Chip für Rückverfolgbarkeit, Service und Dokumentation
- QR Code für Onlinezugriff auf Betriebsanleitungen in vielen Sprachen
- Betriebsanleitungen in 14 Sprachen
- Erfüllt die Anforderungen der EG Maschinenrichtlinie 2006/42/EC.
- Entspricht den EN Normen 13157 und 818-7.
- Einschließlich Prüfzertifikat

  • Kennzeichnung: nach Norm
  • Standard: EN 13157, EN 818-7
  • Sicherheitsbeiwert: 4:1.
250 kg 500 - 3.000 kg 6.000 kg
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. WLL
t
t

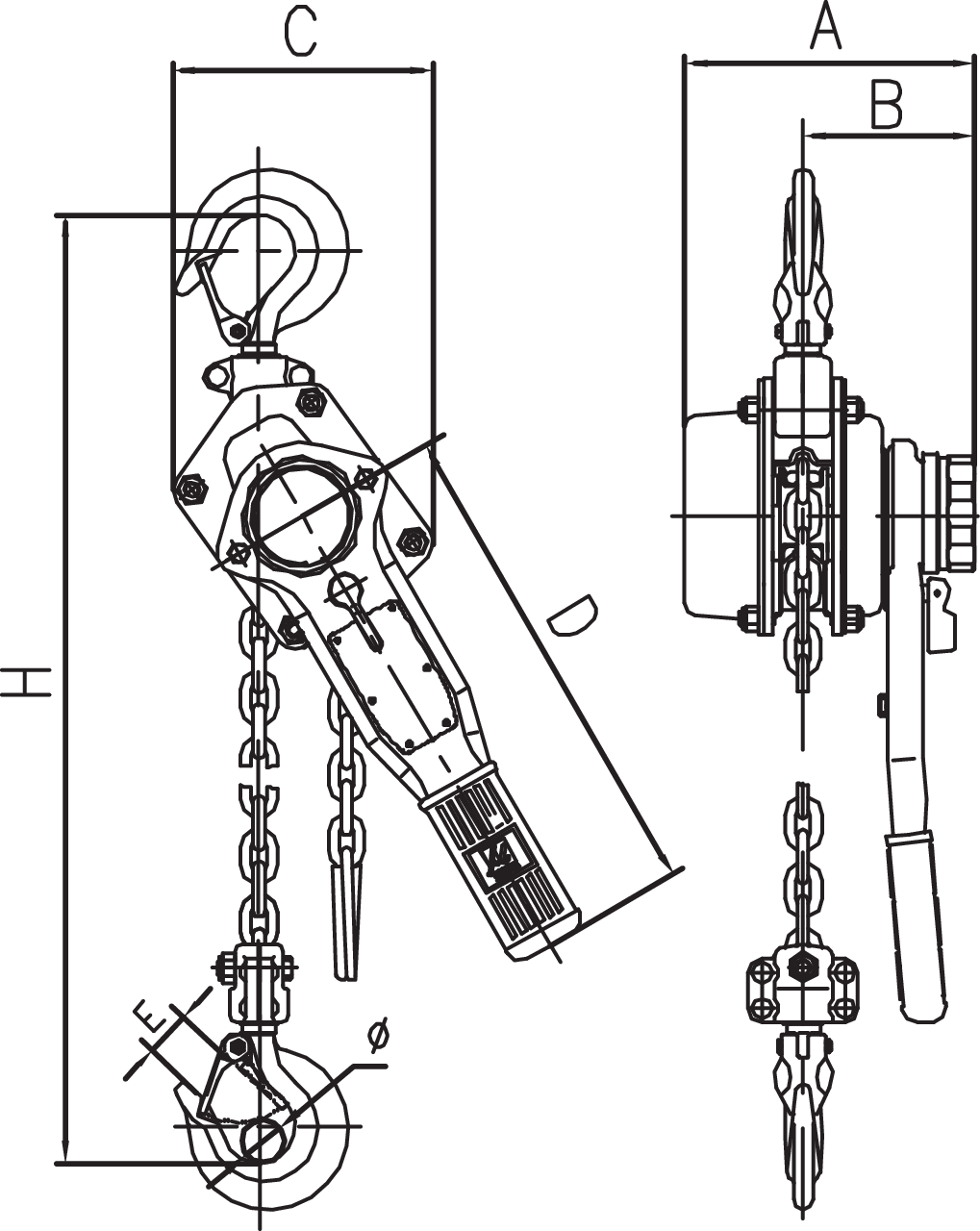

Standardhub m Prüflast (kg) Strangzahl Lastketten Ø (mm) A
mm
B
mm
C
mm
D
mm
E
mm
H min (mm) Ø (mm) Gewicht
kg
CAD
16.20PLH0025030 0,25 3 375 1 4 x 12 100 71 86 158 20 280 18 2,3
16.20PLH0050030 0,5 3 750 1 5 x 15 150 90 118 253 22 280 20 5,3
16.20PLH0100030 1 3 1.500 1 6 x 18 156 95 138 278 26 330 25 8,1
16.20PLH0150030 1,5 3 2.400 1 7,1 x 21 186 112 145 378 29 385 30 11,2
16.20PLH0300030 3 3 4.800 1 10 x 28 208 120 198 388 37 435 36 20,5
16.20PLH0600030 6 3 9.450 2 10 x 28 208 120 230 388 43 615 43 29,5
16.20PLH0900030 9 3 13.500 3 10 x 28 208 120 338 388 50 690 87 49
Auch mit Überlastschutz lieferbar: Art Nr. + OLP. (Nicht mit 250 kg WLL)
Ohne Lastkette: Art Nr. = Die letzten Ziffern der Art. Nr. sind dann 00 (Anstelle von 30 oder 60)
Auch verfügbar in schwarzer Ausführung (Black Line: Art Nr. + BK)
Gewicht einschl. Lastkette bei 1,5 m Hubhöhe
