Allgemein: Die Trägerklemme IPSTARTEC11 wurde speziell für das Heben mit dem Steg in vertikaler Position, kontrolliertes Kippen, Transportieren und Stapeln von H- und T-Trägerprofilen entwickelt. Durch die entsprechende Positionierung der Kette lässt sich der Übergang vom Hebevorgang zum Kippen und umgekehrt problemlos realisieren, da so der Schwerpunkt verlagert wird. Lieferbar mit Tragfähigkeiten von 1,5 und 2,5 Tonnen verfügbare Greifbereiche 6 bis 20 mm.

  • Kennzeichnung: Logo, WLL, Greifbereich, Individuelle Seriennummer, RFID Chip und CE-Kennzeichnung.
  • Oberfläche: Orange/blau lackiert.
  • Standard: EN 13155
  • Sicherheitsbeiwert: 4:1

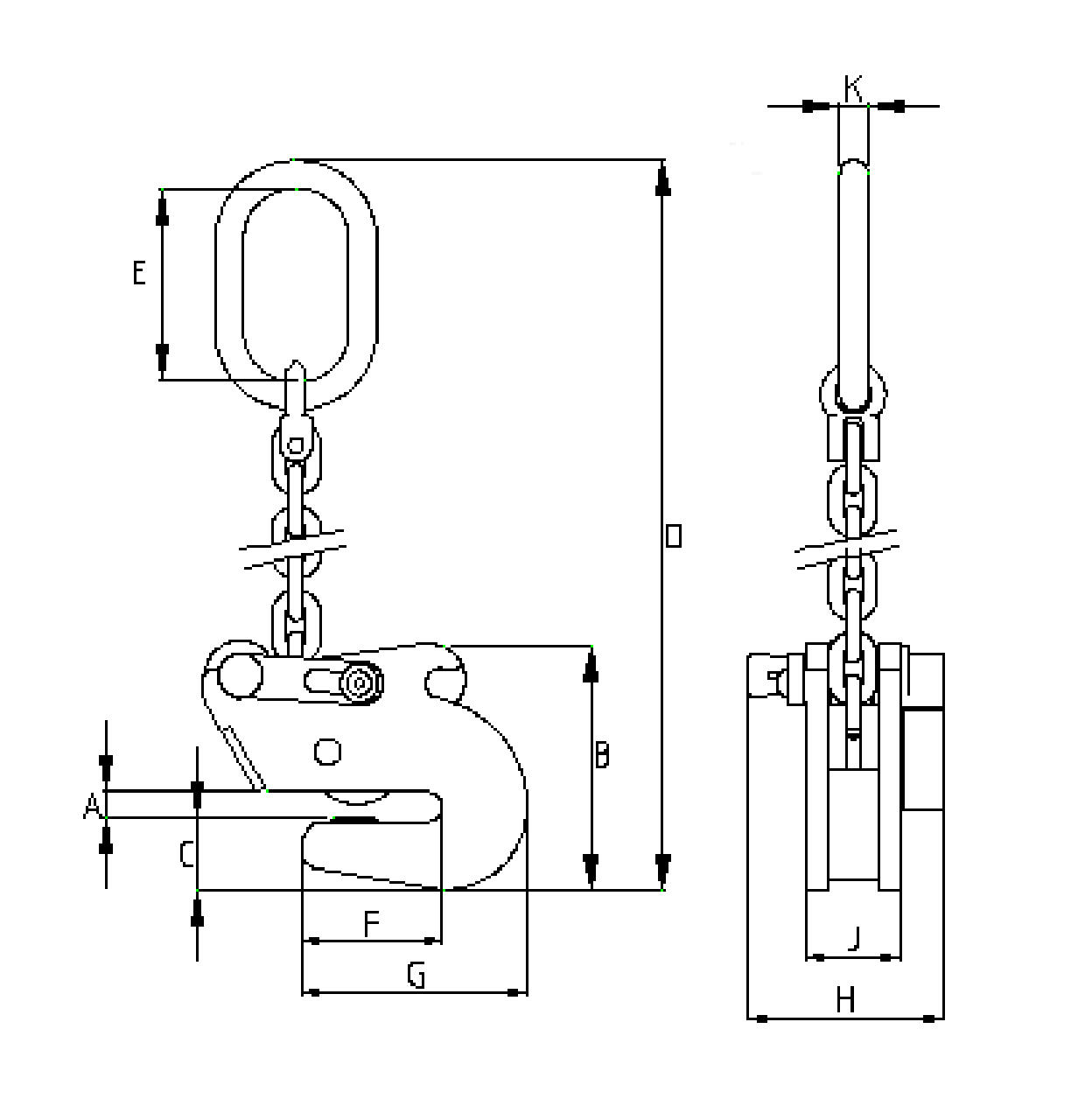

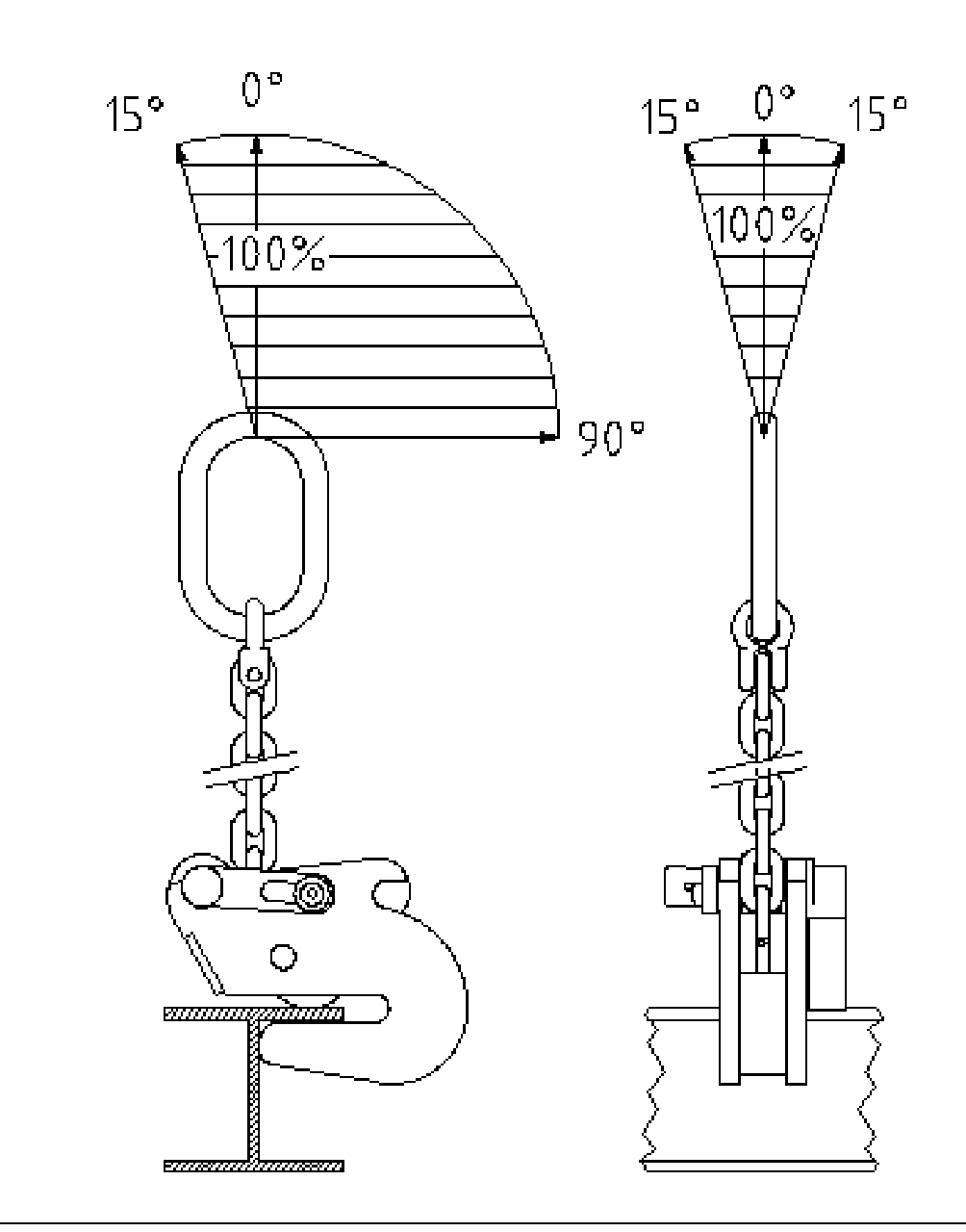

Crosby IPSTARTEC11 Zeichnung1 Crosby IPSTARTEC11 Zeichnung2
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. WLL
t
I P Typ Gabelweite (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) J (mm) K (mm) Gewicht
kg
CAD
16.022701812 1,5 1.5-IPSTARTEC11 6-12 140 39 575 110 81 129 54 126 16 6,6
16.022701822 2,5 2.5-IPSTARTEC11 6-20 210 55 725 135 115 182 74 140 18 14,5

Download CAD
