Allgemein: Die Trägerklemme IPBHZ wird für das horizontale Heben und Transportieren von Stahlträgern eingesetzt. Die Hebeklemmel ist mit einer Aussparung versehen, sodass die Klemmen sowohl die Stirnseite als auch den Flansch des Trägers greifen können. Diese Hebeklemmen können je nach gewünschter Anwendung zum vertikalen oder horizontalen Bewegen, Transportieren und Stapeln verschiedener Bauformen wie T-Trägern, H-Trägern, Winkeln etc. eingesetzt werden.

Eigenschaften:

  • Verfügbar mit Kapazitäten von 0.75 bis 12 Tonnen.
  • Große Auswahl an Backenöffnungen von 75 bis 40 mm verfügbar.
  • Geschweißter Körper aus legiertem Stahl für höhere Festigkeit und kleinere Abmessungen. Geschmiedete Legierungskomponenten, wo erforderlich.
  • Individuell geprüft bis zum 2-fachen der Betriebslastgrenze mit Zertifizierung.
  • Wartungs- und Reparatursätze sind erhältlich.
  • Alle Größen sind mit RFID EQUIPPED ausgestattet.
  • Material: Legierter Stahl.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Logo, WLL, Greifbereich, individuelle Seriennummer, RFID Chip und CE-Kennzeichnung.
  • Oberfläche: Orange/blau lackiert.
  • Standard: EN 13155
  • Warnhinweis: Eine Mindestbelastung von 10% des WLL ist erforderlich.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

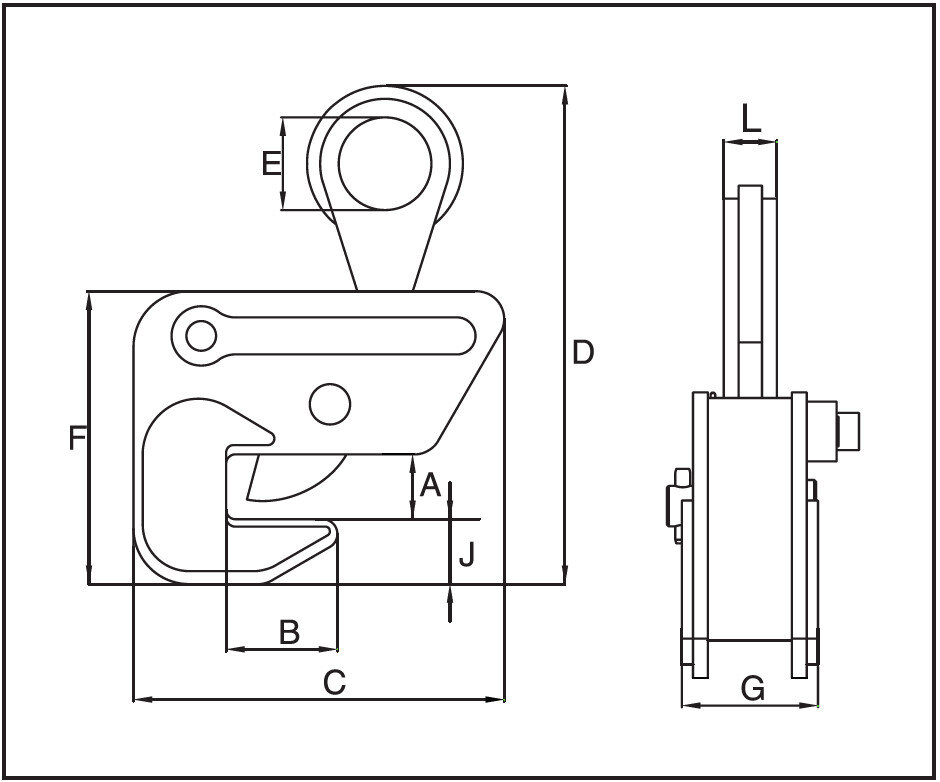

Artikel-Nr. WLL
t
I P Typ Gabelweite (mm) B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
J
mm
L
mm
Gewicht
kg
CAD
16.022705461 0,75 0.75-IPBHZ 0-25 40 148 220 50 130 69 33 22 3
16.022705462 1,5 1.5-IPBHZ 0-25 60 203 255 50 158 73 35 28 6
16.022705463 3 3-IPBHZ 0-40 80 227 325 70 188 112 38 32 10,5
16.022705464 4,5 4.5-IPBHZ 0-40 112 284 413 70 251 116 80 40 25
16.022705467 12 12-IPBHZ 0-40 125 466 490 90 317 90 90 47 42,3
