Allgemein: Die horizontalen Hebeklemmen IPH10 verfügen über ein Vorspannsystem, mit dessen Hilfe sich die Klemmen zum horizontalen Transportieren und Heben an formstabilem Material befestigen lassen. Diese Klemmen müssen mindestens paarweise eingesetzt werden.

Zahlreiche Sonderausführungen zum Beispiel als Schongreifer etc. auf Anfrage verfügbar.

  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Logo, WLL, Greifbereich, individuelle Seriennummer, RFID Chip und CE-Kennzeichnung.
  • Oberfläche: Orange/blau lackiert.
  • Standard: EN 13155

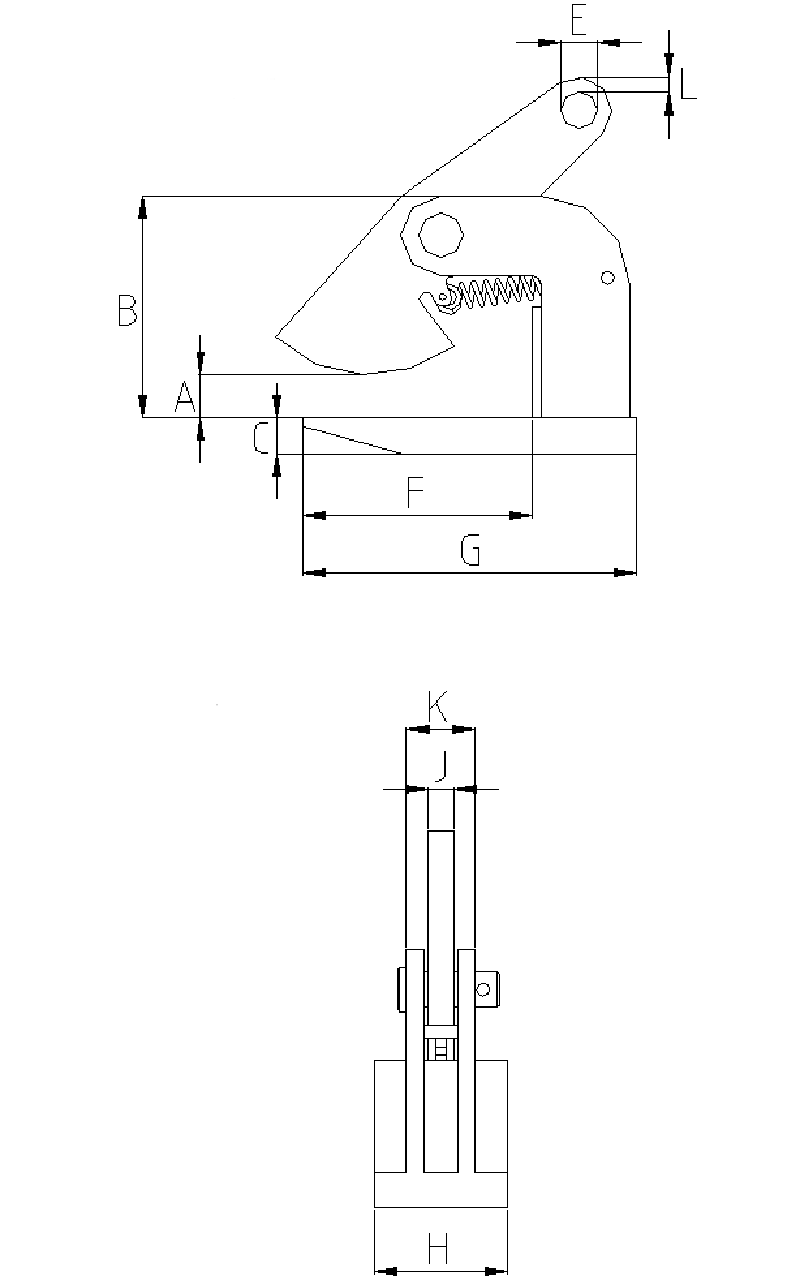

IPH10 Zeichnung
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. WLL
t
I P Typ Gabelweite (mm) B
mm
C
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
L
mm
Gewicht
kg
CAD
16.012703297 0,5 0.5-IPH10* 0-20 86 12 16 103 150 60 12 27 4 1,8
16.012703298 1 1-IPH10* 0-35 100 16 16 103 150 61 12 31 7 2,5
16.012703522 2 2-IPH10 0-60 117 16 22 109 256 110 20 40 9 5,5
16.012703523 3 3-IPH10 0-60 117 20 26 109 266 120 20 48 11 7,5
16.012703533 3 3-IPH10J 60-120 177 20 26 109 266 120 20 48 9 9
16.012703524 4,5 4.5-IPH10 0-60 132 25 30 104 280 130 20 48 12 10,5
16.012703534 4,5 4.5-IPH10J 60-120 192 25 30 104 280 130 20 48 11 12
16.012703525 6 6-IPH10 0-60 143 25 36 123 320 130 20 48 14 13
16.012703535 6 6-IPH10J 60-120 203 25 36 123 320 130 20 48 12 15
16.012703526 9 9-IPH10 0-60 157 30 43 133 330 140 25 62 16 18,5
16.012703536 9 9-IPH10J 60-120 217 30 43 133 330 140 25 62 14 20,5
16.012703527 12 12-IPH10 0-60 172 30 47 141 353 150 25 62 17 21,5
16.012703537 12 12-IPH10J 60-120 232 30 47 141 353 150 25 62 16 24
+ = Ausführung ohne Griff und Magnet
