Allgemein: Die IPBC-Horizontalhebeklemmen verfügen über eine Vorspannvorrichtung, die es dem Benutzer ermöglicht, die Klemmen zum horizontalen Heben und Transfer von durchhängendem und nicht durchhängendem Material am Material zu befestigen. Diese Klemmen können auch zur Handhabung von Material verwendet werden, das in Scheren, Biege- und Walzmaschinen oder anderen Fertigungseinrichtungen verwendet wird. Dank der speziellen Konstruktion mit dem ergonomischen Hebel wird Ihre Arbeit leicht und einfach und kann von einer einzigen Person ausgeführt werden.

Eigenschaften:

  • Erhältlich in Kapazitäten von 1 bis 4,5 Tonnen.
  • Backenöffnungen verfügbar: 0 bis 40 mm.
  • Geschweißter Körper aus legiertem Stahl für mehr Festigkeit und geringere Größe. Geschmiedete Legierungskomponenten, wo erforderlich.
  • Individuell geprüft bis zum 2-fachen der Betriebslastgrenze.
  • Ein Benutzerhandbuch mit Testzertifikat liegt jeder Klemme bei.
  • Wartungs- und Reparatursätze sind erhältlich.
  • Alle Größen sind mit RFID EQUIPPED ausgestattet.
  • Material: Legierter Stahl.
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Logo, WLL, Greifbereich, individuelle Seriennummer,RFID Chip und CE-Kennzeichnung.
  • Oberfläche: Orange/blau lackiert.
  • Standard: EN 13155

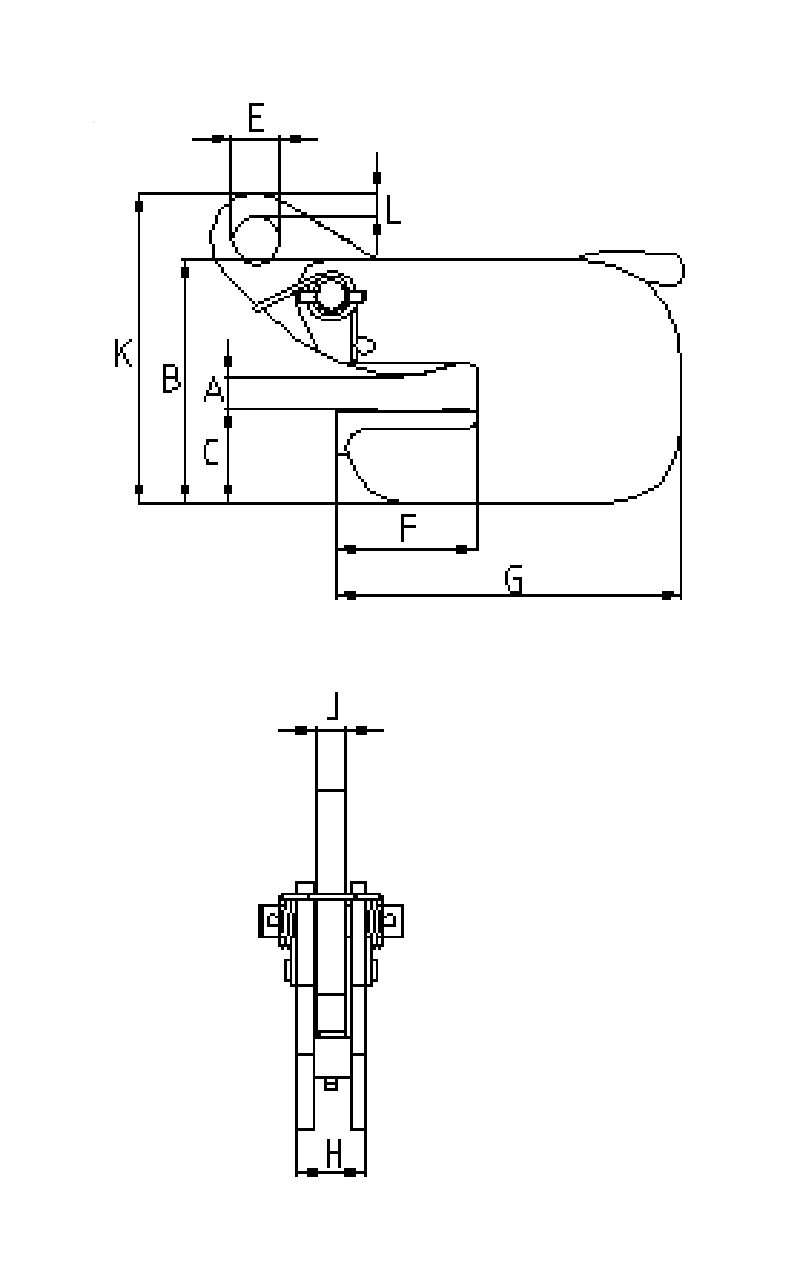

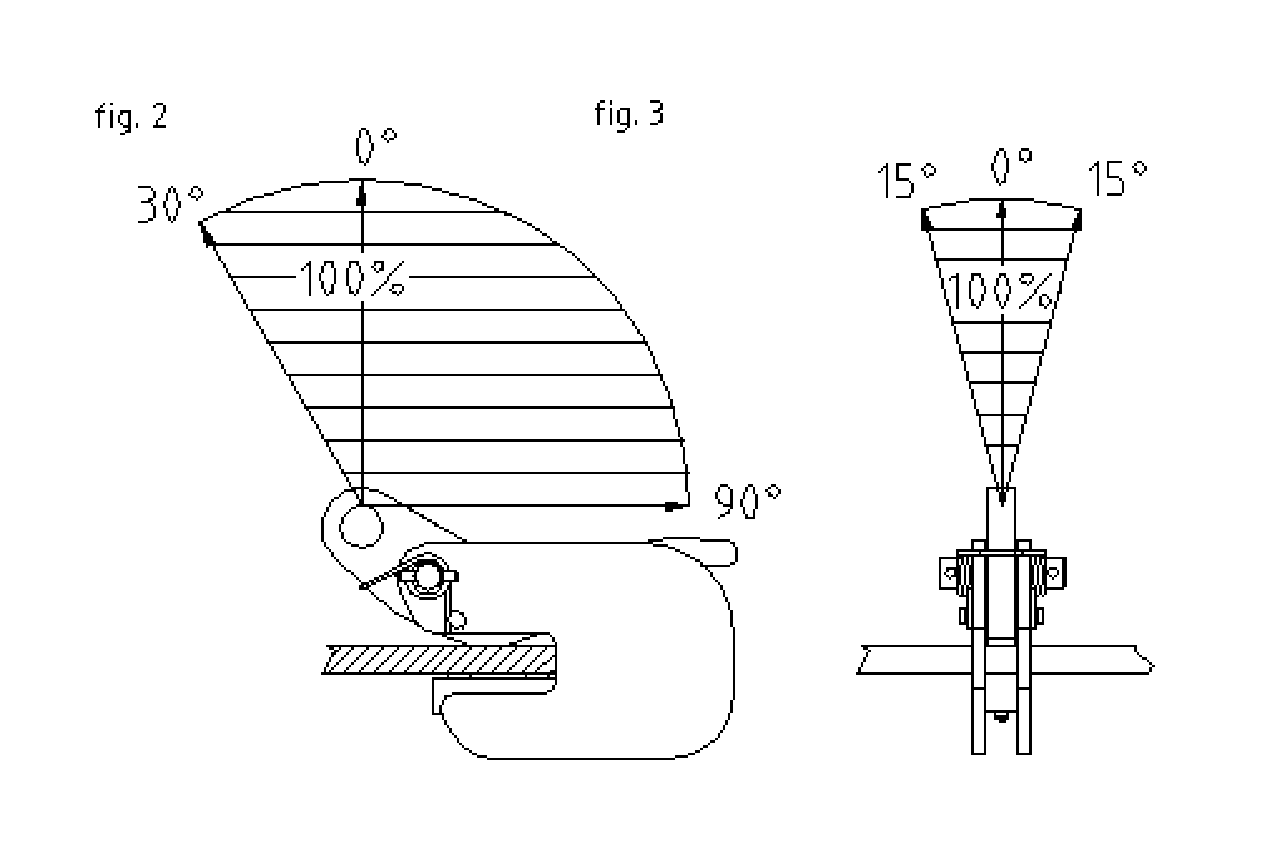

Crosby IPBC Zeichnung Crosby IPBC Zeichnung2
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Code WLL
t
Gabelweite (mm) B
mm
C
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
L
mm
Gewicht
kg
CAD
16.022700410 1-IPBC 1 0-20 132 52 26 75 185 36 16 182 12 3,5
16.022700411 2-IPBC 2 0-25 152 62 30 82 210 49 20 218 15 6,5
16.022700412 3-IPBC 3 0-25 157 66 30 82 210 57 20 225 15 8,5
