Powertex

Allgemein: POWERTEX Rollfahrwerk, ein kompaktes Rollfahrwerk mit geringer Bauhöhe und geringem Eigengewicht in robuster Stahlausführung. Die Räder sind kugelgelagert. Serienemäßig ausgerüstet mit mechanischer Kippsicherung und Radbruchstützen. Passend für die meisten Stahlträger und die meisten mechanischen und elektrischen Hebezeuge.

Statische Prüfkraft: WLL x 1,5.

  • Kennzeichnung: nach Norm, WLL, CE-Kennzeichnung und individuelle Seriennummer.
  • Oberfläche: Schwarz lackiert.
  • Standard: EN 13157
  • Sicherheitsbeiwert: 4:1.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Art. Nr. WLL
t

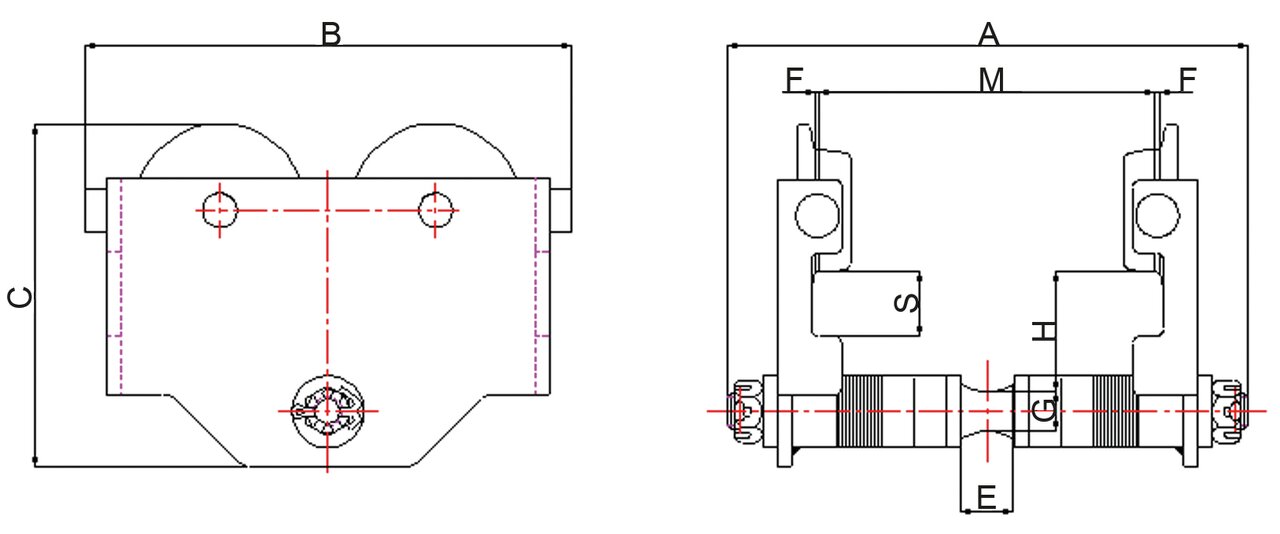

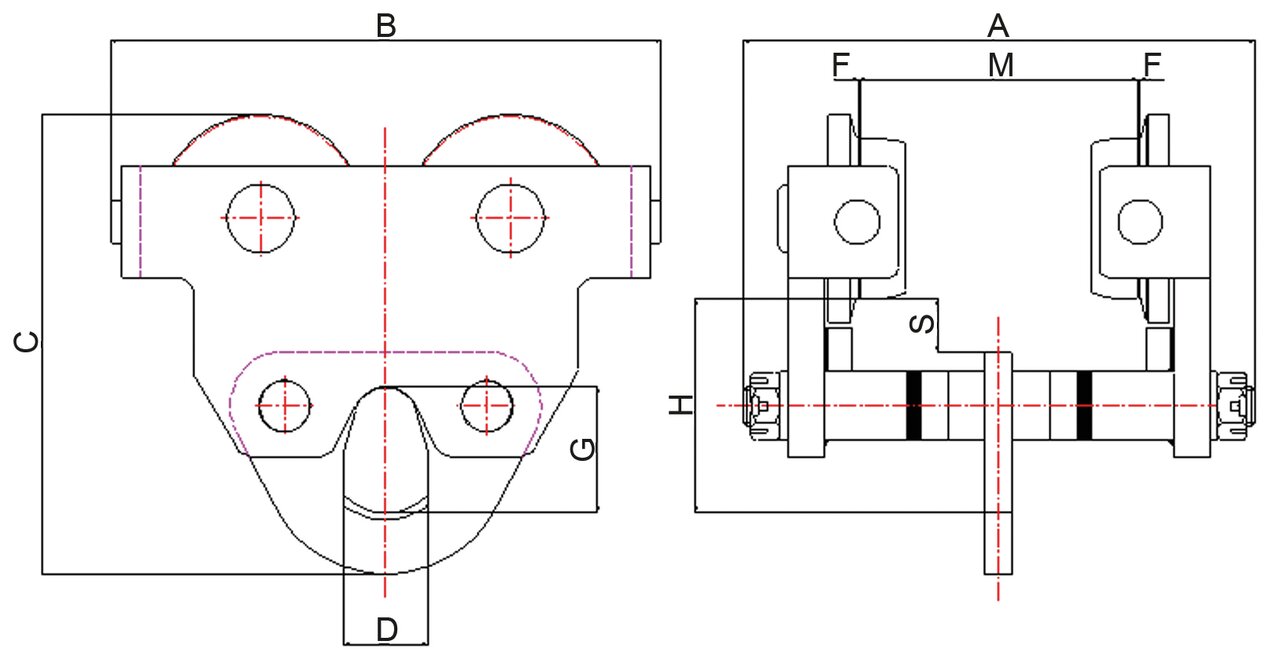

Rad Ø Außen/Innen mm Min. Kurvenradius (m) M (mm) A (mm) B (mm) C (mm) D (mm) H (mm) S (mm) E (mm) G (mm) F (mm) Gewicht
kg
CAD
16.05PPTS1005 0,5 79/55 0,8 50-180 267 224 159 - 57.5 (55.5) 30 27 18 (22) 1.5-3 6
16.05PPTS1010 1 96,2/68 1 66-188 289 270 190 - 67 (65) 35,5 29 22 (26) 1.5-3 15
16.05PPTS1020 2 108,2/80 1,1 88-200 318 300 218 - 74 (72) 36 43 (35.6) 28 (32) 1.5-3 18
16.05PPTS1030 3 131,3/100 1,3 100-205 345 356 262,5 - 87 (85) 38 46 34 (38) 1.5-3 30
16.05PPTS1050 5 143,7/110 1,4 114-212 364 405 292 - 95.5 (93.5) 41 56 39 (43) 1.5-3 44
16.05PPTS1100 10 177,45/136 2,0 124-203 380 490 395 72 189 45 - 112 2-3.5 86

Download CAD
