Powertex
  • Cr6+ Free

Allgemein: POWERTEX Haspelfahrwerk, der von der Kette betätigt wird. Eine kompakte und niedrig gebaute Konstruktion mit geringem Eigengewicht in solider Stahlbauweise. Sie verfügt über mechanische Anschläge, um sicherzustellen, dass der Wagen im Falle eines Unfalls auf dem Träger gehalten wird (Absturzsicherung + Kippschutz). Passt zu den meisten Typen von Trägerprofilen und den meisten Marken von Hebeblöcken und Elektrozügen. Räder mit Kugellagern.
Geliefert mit dem grauen Etikett zum Aufkleben auf ein weißes Typenschild für den Einsatz in der Unterhaltungsindustrie.


Statische Prüflast: WLL x 1,5.

  • Kennzeichnung: nach Norm, WLL, CE und individuelle Seriennummer.
  • Oberfläche: Schwarz lackiert.
  • Standard: EN 13157
  • Hinweis: Die Länge der Arbeitskette beträgt standardmäßig 3 m. Erhältlich in anderen Längen.
  • Sicherheitsbeiwert: 4:1
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

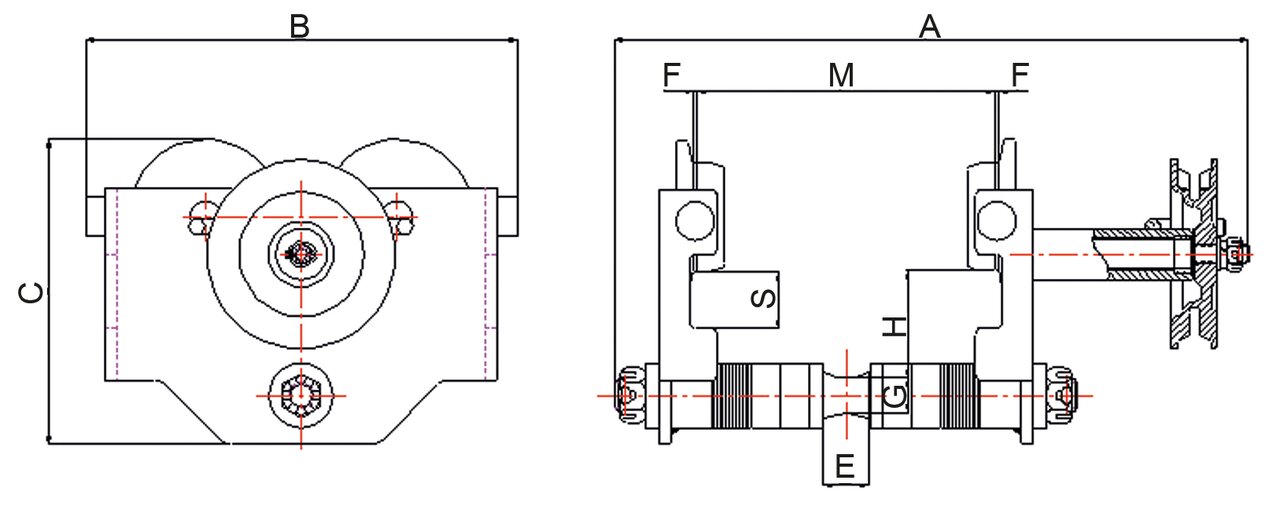

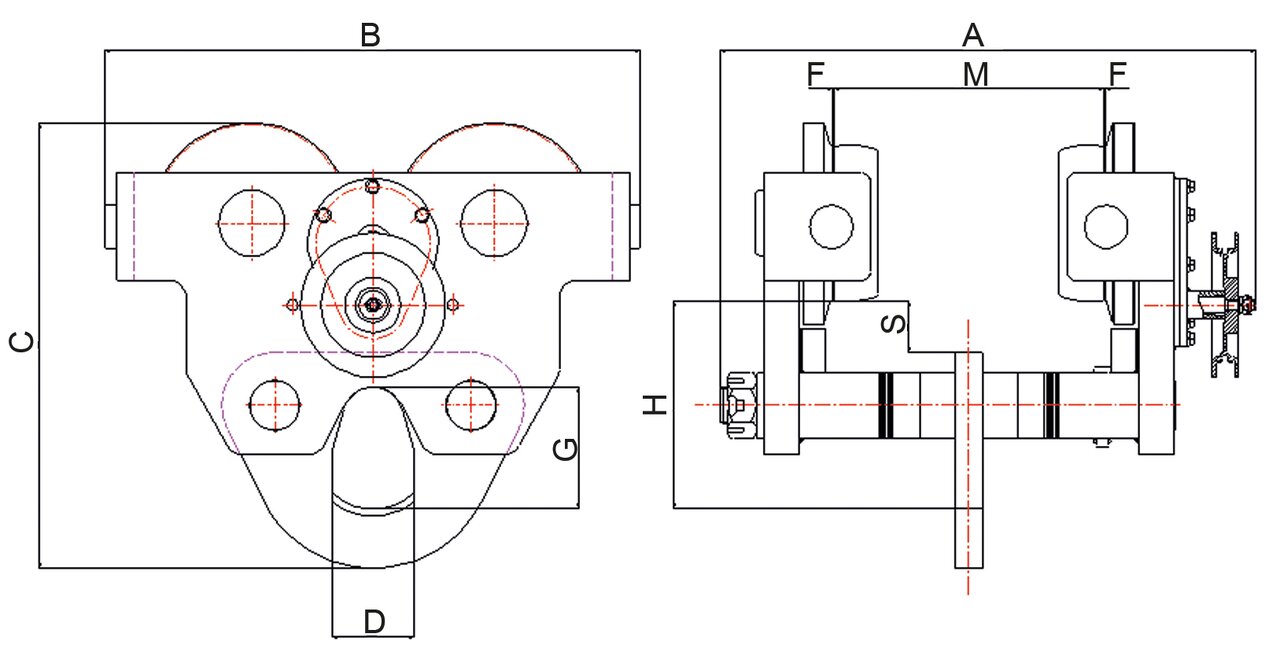

Artikel-Nr. WLL
t
Min. Kurvenradius (m) Rad Ø Außen/Innen M
mm
A
mm
B
mm
C
mm
D
mm
H
mm
S (mm) E
mm
G
mm
F
mm
Gewicht
kg
CAD
16.05PGTS1005 0,5 0,8 79/55 50-180 382 224 159 - 57.5 (55.5) 30 27 18 (22) 1.5-3 9
16.05PGTS1010 1 1 96,2/68 66-188 398 270 190 - 67 (65) 35,5 29 22 (26) 1.5-3 15
16.05PGTS1020 2 1,1 108,2/80 88-200 420 300 218 - 74 (72) 36 43 (35.6) 28 (32) 1.5-3 22
16.05PGTS1030 3 1,3 131,3/100 100-205 456 356 262,5 - 87 (85) 38 46 34 (38) 1.5-3 34
16.05PGTS1050 5 1,4 143,7/110 114-212 474 405 292 - 95.5 (93.5) 41 56 39 (43) 1.5-3 49

Download CAD
