Allgemein: Zum Spannen von Seilen, Kabeln und ähnlichem.

Standard: DIN 1480.

  • Material: Unlegierter Stahl.
  • Oberfläche: Verzinkt.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

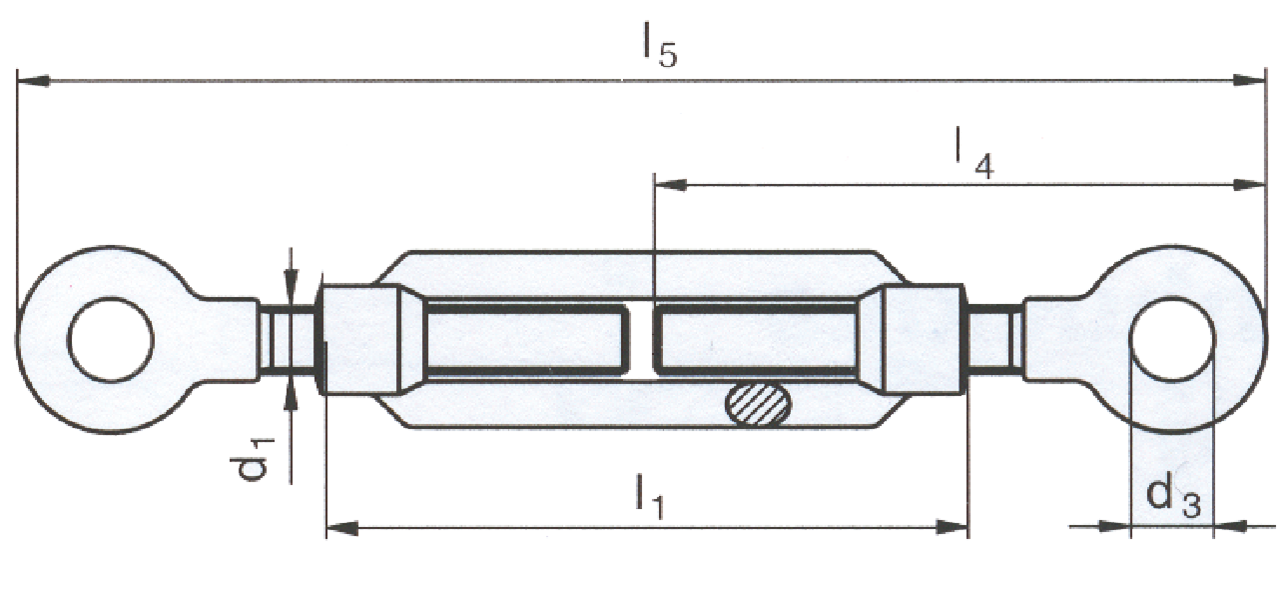

Artikel-Nr. Verpackung D1
mm
D3
mm
l1 (mm) l5 (mm) ad
mm
l4
mm
Gewicht
kg
CAD
11.561480EEM06 10 M6 9 110 167-247 80 80 9
11.561480EEM08 10 M8 10 110 179-254 75 84 15,5
11.561480EEM10 10 M10 14 125 210-295 85 105 27
11.561480EEM12 10 M12 16 125 230-310 80 115 41
11.561480EEM14 10 M14 18 140 250-340 90 122 60
11.561480EEM16 10 M16 22 170 330-440 110 165 100
11.561480EEM20 5 M20 24 200 335-465 130 167 154
11.561480EEM22 1 M22 27 220 368-513 145 167 200
11.561480EEM24 1 M24 27 255 420-590 170 205 270
11.561480EEM30 1 M30 31 255 510-670 160 255 435
11.561480EEM36 1 M36 43 295 560-740 180 276 725
