Allgemein: Zum Spannen von Seilen, Kabeln und ähnlichem.

Standard: DIN 1478.

  • Material: Unlegierter Stahl.
  • Oberfläche: Körper verzinkt, Enden blank.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

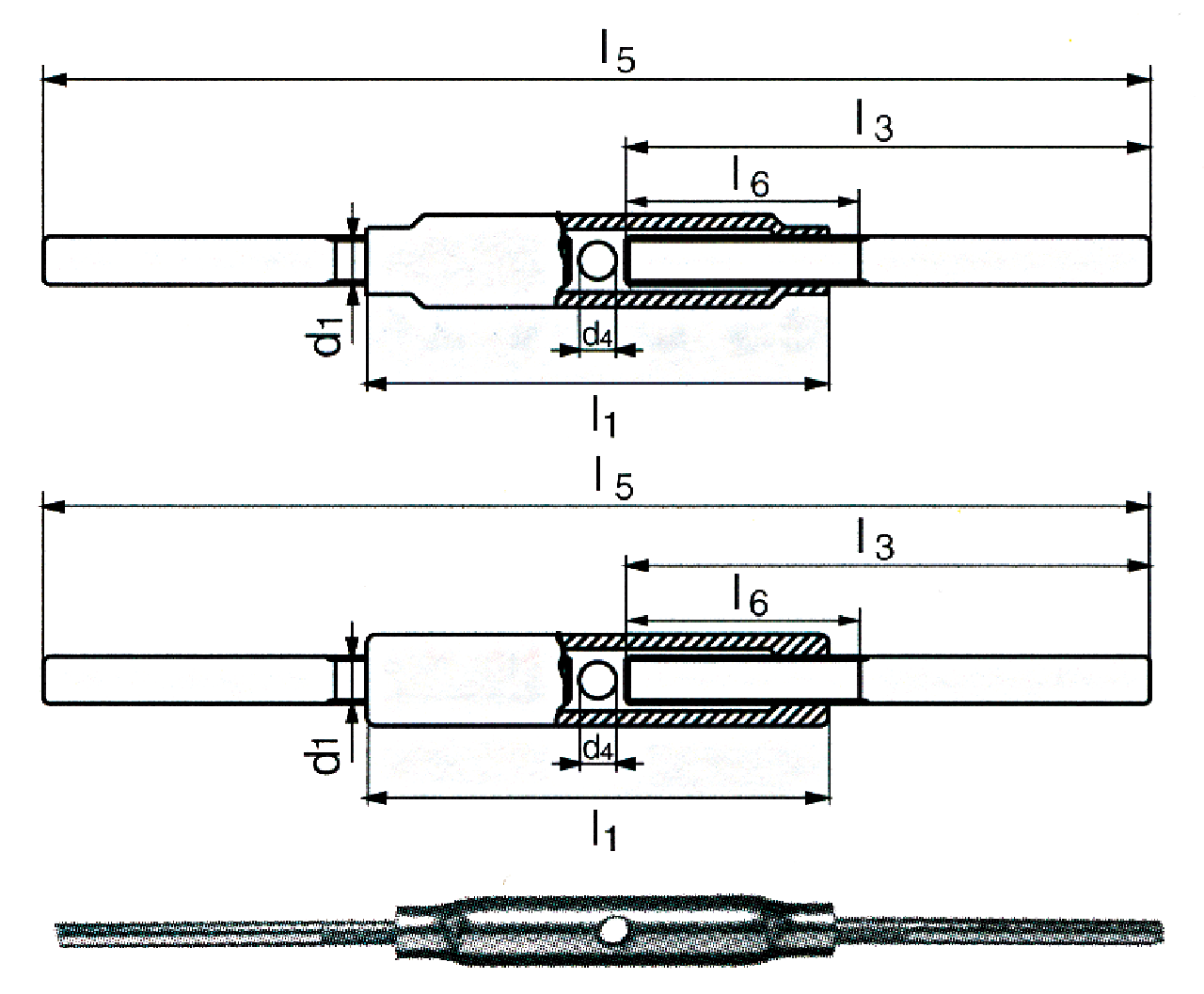

Artikel-Nr. Verpackung D1
mm
d4 (mm) l1 (mm) l3 (mm) l5 (mm) ad
mm
l6 (mm) Gewicht
kg
CAD
9115041 10 M6 6 110 120 240-330 90 65 14
9115042 10 M8 8 110 120 240-325 85 65 18
9115043 10 M10 8 125 150 300-395 95 75 32
9115044 10 M12 10 125 150 300-390 90 75 45
9115045 10 M16 10 170 200 400-520 120 100 90
9115046 1 M20 12 200 220 400-540 140 120 150
9115047 1 M24 12 255 260 520-700 180 150 275
9115048 1 M30 16 255 260 520-680 160 160 394

Download CAD
