Offene Keilklemme mit Schraube und Mutter.
Geeignet für den Einsatz in einer Umgebung mit Minusgraden.

Gehäuse und Keil aus vergütetem Stahlguss. Keil und Gehäuse sind für eine einfache Installation und optimale Drahtseileffizienz ausgelegt und mit dem zusätzlichen Vorteil, dass das Endstück mit dem Keil selbst verbunden werden kann.

  • Material: Vergüteter Stahlguss
  • Kennzeichnung: nach Norm, CE-Kennzeichnung, Alle Teile sind anhand der auf jeder Komponente markierten Chargen- oder Seriennummer vollständig auf ihr Zertifikat rückverfolgbar.
  • Temperaturbereich: - 40°C bis + 110°C - Einsatz bei höheren Temperaturen mit Reduzierung des WLL möglich.
  • Oberfläche: Blau lackiert oder feuerverzinkt
  • Standard: EN 10204
  • Warnhinweis: Der Wirkungsgrad einer 6- und 8-litzigen Drahtseil-Keilschloß-Verbindung beträgt 80% der Mindestbruchkraft des Drahtes, ist aber auf die Mindestbruchkraft des Schloßes (MBL) begrenzt.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

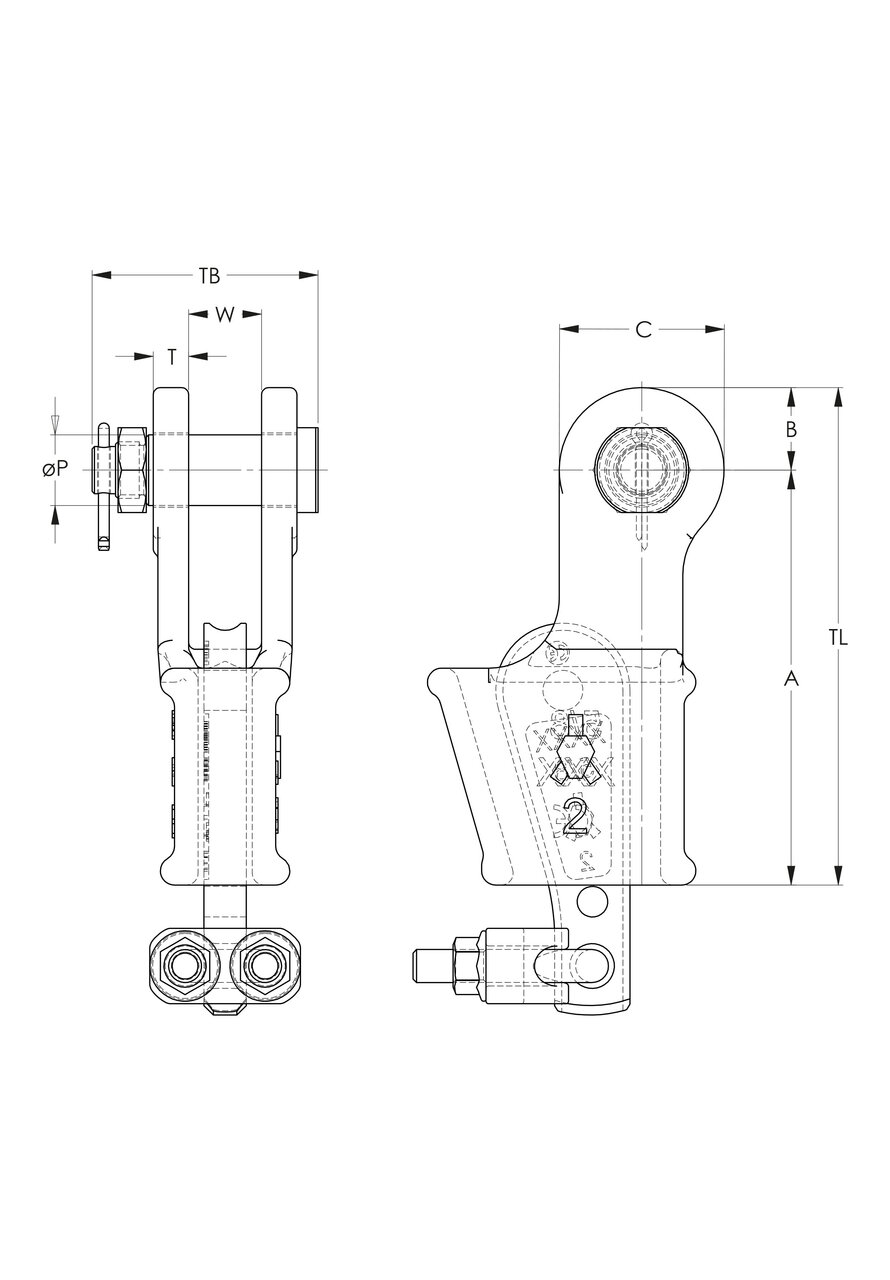

Artikel-Nr. Rope diameter
mm
MB Oberfläche A
mm
B
mm
C
mm
øP
mm
T
mm
TL
mm
TB
mm
W
mm
Gewicht
kg
10.20OWSTG05B 9-10 12 Painted 145 23 46 21 11 168 63 21 1,9
10.20OWSTG05BG 9-10 12 Galvanized 145 23 46 21 11 168 63 21 1,9
10.20OWSTG1B 11-13 20 Painted 157 29 57 25 12 185 67 25 2,4
10.20OWSTG1BG 11-13 20 Galvanized 157 29 57 25 12 185 67 25 2,4
10.20OWSTG2B 14-16 25 Painted 190 35 70 30 15 225 85 31 5
10.20OWSTG2BG 14-16 25 Galvanized 190 35 70 30 15 225 85 31 5
10.20OWSTG3B 18-19 40 Painted 210 40 80 35 16 250 95 38 8
10.20OWSTG3BG 18-19 40 Galvanized 210 40 80 35 16 250 95 38 8
10.20OWSTG4B 20-22 55 Painted 252 48 95 41 18 300 110 44 11
10.20OWSTG4BG 20-22 55 Galvanized 252 48 95 41 18 300 110 44 11
10.20OWSTG5B 23-26 75 Painted 298 55 110 51 22 353 128 51 16
10.20OWSTG5BG 23-26 75 Galvanized 298 55 110 51 22 353 128 51 16
10.20OWSTG6B 27-29 90 Painted 322 65 130 57 25 387 142 57 23
10.20OWSTG6BG 27-29 90 Galvanized 322 65 130 57 25 387 142 57 23
10.20OWSTG7B 30-32 100 Painted 350 73 146 63 28 423 155 63 34
10.20OWSTG7BG 30-32 100 Galvanized 350 73 146 63 28 423 155 63 34
