Allgemein: Ratschenlastspanner geeignet zum Verzurren gemäß EN 12195-3.

WARNUNG! Darf nicht zum Anschlagen von Lasten verwendet werden.

  • Ausführung: Lackiert.
  • Material: Legierter Stahl der Güteklasse 10.
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button
Artikel-Nr. Modell LC
kN
Zurrkapazität LC
daN

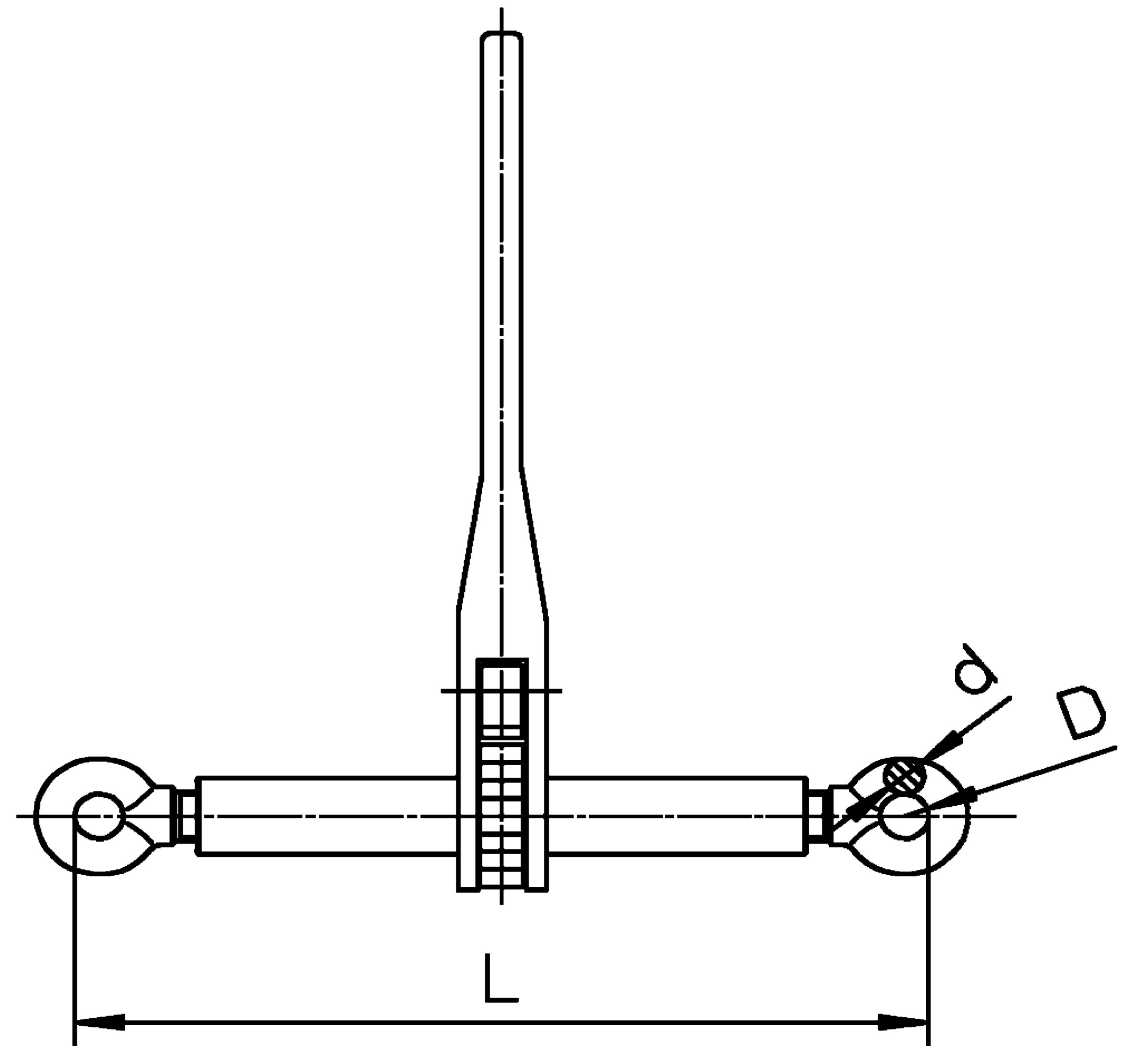

Vorspannkraft STF (daN) Länge L geschlossen (mm) Länge L geöffnet (mm) Spannweg (mm) D
mm
Gewicht
kg
CAD
9351030 RLS/S 8 50 5.000 1.900 346 501 155 16 3,2
9351031 RLS/S 10 80 8.000 3.000 358 513 155 18 3,8
9351032 RLS/S 13 134 13.400 2.500 571 868 297 22 9,9
Zum Anschlagen geeignete Verstellkomponenten auf Anfrage.
