pewag

Allgemein: Besonders robuste Profilstahlkette für Anschlagketten der Güteklasse 12

Norm: Analog PAS1061 mit Modifikationen

  • Material: Hochvergüteter Spezialstahl der Güteklasse 12
  • Kennzeichnung: Jedes Kettenglied mit Herstellerkennzeichen, Güteklasse und Charge.
  • Temperaturbereich: -60° Celsius bis +300° Celsius
  • Oberfläche: Blau pulverbeschichtet.
  • Warnhinweis: Darf nicht wärmebehandelt werden!
  • Güteklasse: 12
Wählen Sie eine Zeile in der untenstehenden Tabelle und klicken Sie auf den Anfrage-Button

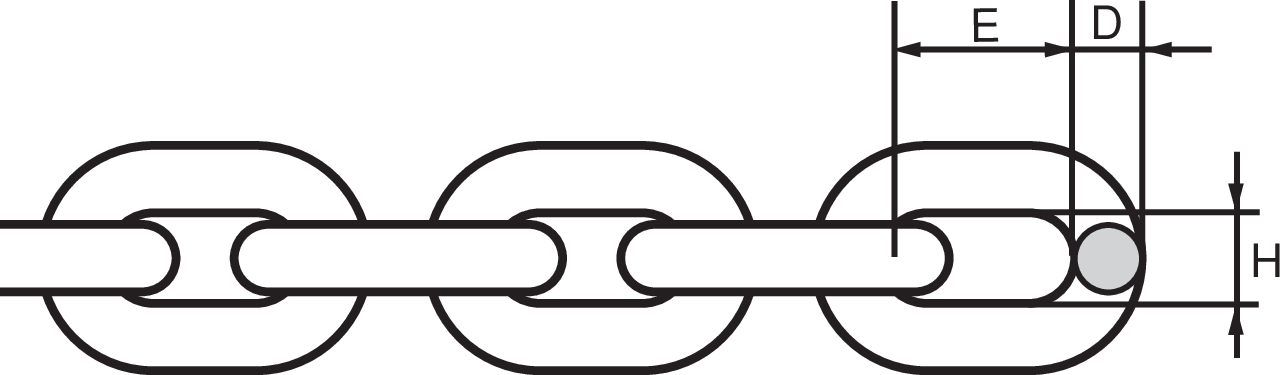

Artikel-Nr. Modell Durchmesser
mm
WLL
t
LC
kN
MBK
t
Bruchkraft (kN) D
mm
E
mm
H
mm
Gewicht
kg/m
CAD
11.6677084 WINPRO 7 7 2,36 47 9,44 92,6 7 22 10 1,36
11.6677060 WINPRO 8 8 3 60 12 118 8 25 11 1,64
11.6677087 WINPRO 10 10 5 100 20 196 10 33 14 2,7
11.6677077 WINPRO 13 13 8 160 32 314 13 41 19 4,8
11.6677079 WINPRO 16 16 12,5 50 491 16 51 23 7,17
